什么是快速傅里叶变换FFT

首先明确一个核心观点：谐波分析（FFT）听起来可能很复杂，但只要你理解了它的基本原理——哪怕只是掌握大致思路——就能解决实际测试中遇到的许多疑难问题。

从最直观的例子说起。你用手机播放音乐时，声音随时间变化，音符高低起伏。如果以音高（频率）为纵轴、时间为横轴，绘出的曲线就是时域波形（如图1-1）。换个角度，以音符（频率信息）为横轴，展示各频率成分的分布，便得到图1-2。这种从时域到频域的“翻译”就是傅立叶变换。由于采集数据是离散点，因此称为离散傅立叶变换（DFT）。而快速傅立叶变换（FFT）本质上是DFT的快速算法——通过时间抽取或频率抽取大幅提升计算速度。至于具体算法细节，此处不再赘述，理解到这种程度即可。

图1 生活中的FFT应用示例

在转换后的频谱图中，频率非零且幅值最高的谱线通常对应基波，也称为零次谐波。

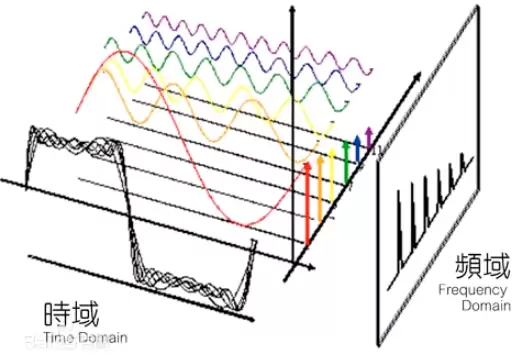

图2 从时域到频域的转换

频率泄漏的概念与成因

实际应用中，我们通常处理的是长时间录音或信号。为了进行FFT分析，需要将长数据分割成若干小帧——这一过程称为信号截断。截断方式分为周期截断和非周期截断两种。

举个直观例子（如图3）。若每帧数据恰好是信号周期的整数倍，则为周期截断。此时信号频率成分正好落在频率分辨率（频率轴最小间隔）的整数倍上，傅立叶变换后不会产生拖尾，谐波分析干净无泄漏。

然而，大多数情况下信号并非严格周期，或者截取长度不是信号周期的整数倍——即非周期截断。一旦发生非周期截断，频谱会在整个频率范围内出现拖尾。更严重的是，由于能量守恒，拖尾将原本集中于一根谱线的能量分散到周围，导致显示的幅值低于真实值，这就是所谓的幅值泄漏。

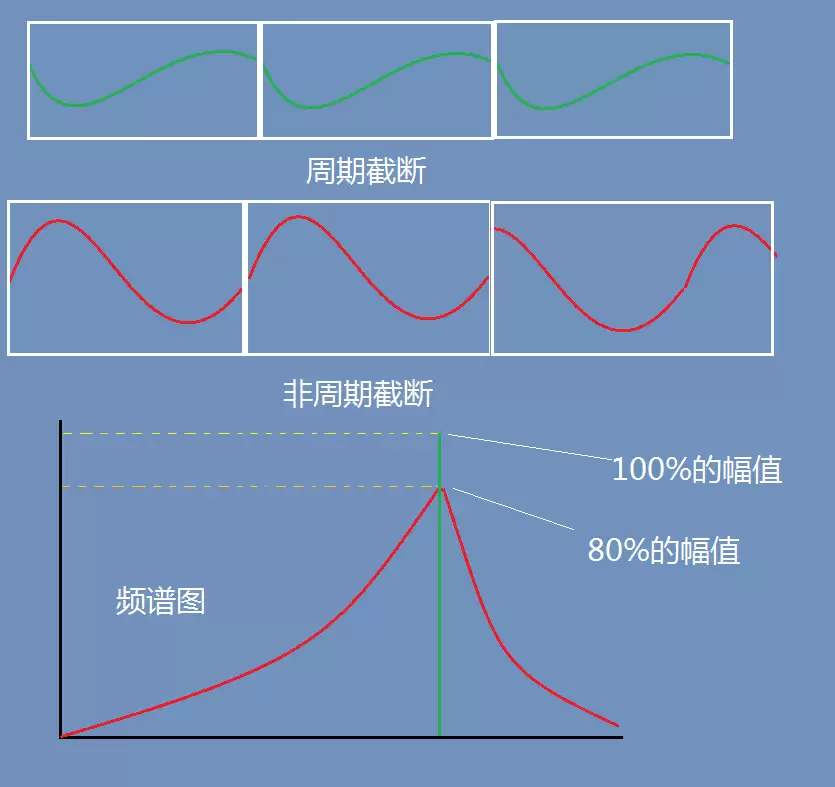

图3 信号截断示意图

栅栏效应及其影响

除了幅值泄漏，还有栅栏效应问题。它揭示了FFT的一个固有缺陷：离散傅立叶变换只能计算基频整数倍位置的频率分量，而真实信号的频率成分可能不恰好落在这些点上。这好比透过栅栏看风景，只能看到缝隙间的部分，而关键的频率峰值精确位置被木条遮挡，只能观察到两侧的模糊信息。

窗函数及其常见类型

既然非周期截断会导致泄漏，能否在截断过程中加以干预？当然可以。我们可以为截断数据添加一个“窗”——即选择合适的信号截断函数，以最大程度抑制频谱拖尾。如图5所示，常见窗函数包括：

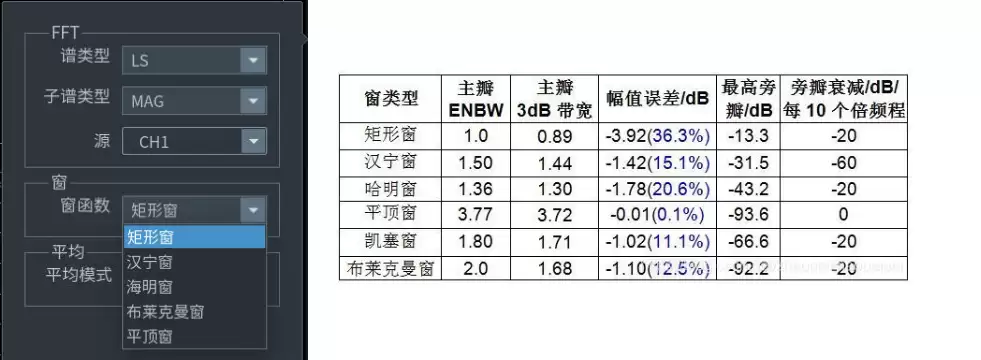

图5 常见窗函数类型

• 矩形窗：基本等同于不加窗，最适合处理周期信号。
• 汉宁窗：适用于信号随机或未知，或包含多个频率分量且更关注频率分布而非绝对能量时，推荐使用。
• 平顶窗：若需进行校准工作且对幅值精度要求极高，平顶窗是理想选择。
• 凯塞窗：当需要同时兼顾幅值精度和频率精度时，凯塞窗能提供较好的平衡。
• 布莱克曼窗：当两个频率分量非常接近但幅值差异显著时，建议优先选用布莱克曼窗。

加窗后的幅值与频率修正方法

加窗虽然能缓解泄漏，但栅栏效应仍然存在，幅值准确度只是有所改善，并非完美。此时需要借助插值算法进行“修复”。原理并不复杂：加窗后，每个频率成分的主瓣形状近似于窗函数频谱的主瓣形状。若该形状可用函数描述，则可利用主峰两侧的两根谱线，通过插值计算还原主峰的真实高度和精确位置——从而绕过栅栏效应。具体推导细节可参考《Hanning窗在插值FFT算法中应用的研究》一文。

支持谐波分析的先进仪器

理论和方法介绍完毕，接下来看看实际应用中有哪些设备能够实现这些功能。示波记录仪ZDL6000就是一个典型代表，它支持波形离线与在线谐波分析。在离线模式下，单帧最高可支持10M点的FFT分析，同时支持多种窗函数类型设置，并能实现多通道同步计算，还提供回读数据再分析功能，如图7所示。

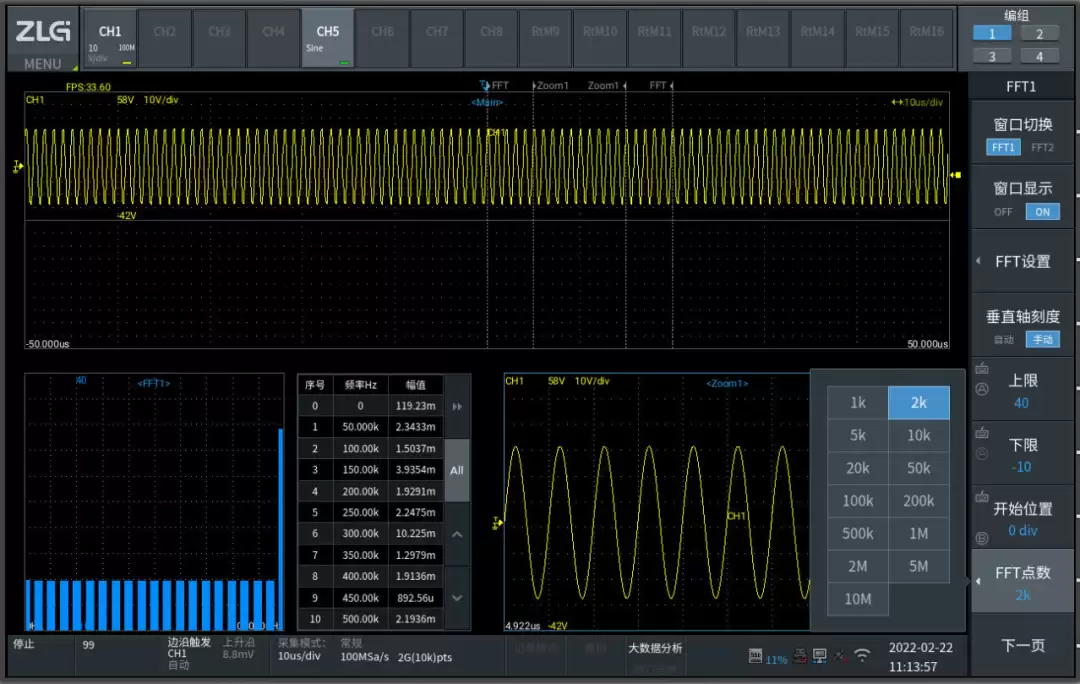

图7 离线FFT分析界面

在线模式同样表现出色，最高采样率达2M，支持多通道同步采集与实时计算。每帧数据的分析周期可在1~100ms之间灵活调节，最多可分析至15次谐波。分析结果自动刷新，并支持导出为CSV文件，便于后续处理。
