FPGA加速先进控制赋能AI基础设施跃迁

谈到莱迪思（Lattice）的MachXO系列FPGA，绕不开两个核心关键词：控制与安全。从早期专注控制功能的MachXO、MachXO2、MachXO3，到业界首款安全控制FPGA芯片MachXO3D，再到具备“高端加密能力”的Mach-NX，以及增强型安全控制FPGA MachXO5-NX，这一产品线始终在控制与安全两大维度上持续精进与迭代。

最新推出的MachXO5T-NX FPGA延续了相同的基因，并在原有基础上进一步拓宽了应用边界。这款产品以低功耗和高可靠性著称，在行业内备受认可；更关键的是，它集成了硬核PCIe接口，逻辑资源和存储器容量也更加丰富。同时，它还能稳定支持3.3V I/O，再加上同类竞品FPGA尚无法提供的差异化安全功能，整体来看，MachXO5T-NX成功将控制FPGA的技术优势，延伸至下一代通信、计算和工业控制等更广阔的应用场景。

性能参数全面升级

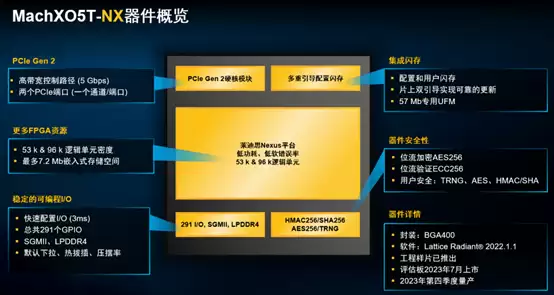

与上一代MachXO5-NX相比，MachXO5T-NX最显著的变化是新增了对PCIe Gen 2硬核模块的支持。这意味着主机处理器与控制FPGA之间的连接通道被彻底打通。MachXO5T-NX针对安全与控制管理进行了更深度的优化，目前推出的55T和100T两款型号，分别提供53K和96K的逻辑单元密度，以及146个和156个18 x 18乘法器，计算与控制能力均实现了显著跃升。结合7.2Mb嵌入式存储器和最高57Mb专用用户闪存，大幅减少对外部存储器的依赖，电路板面积也因此能够设计得更加紧凑。

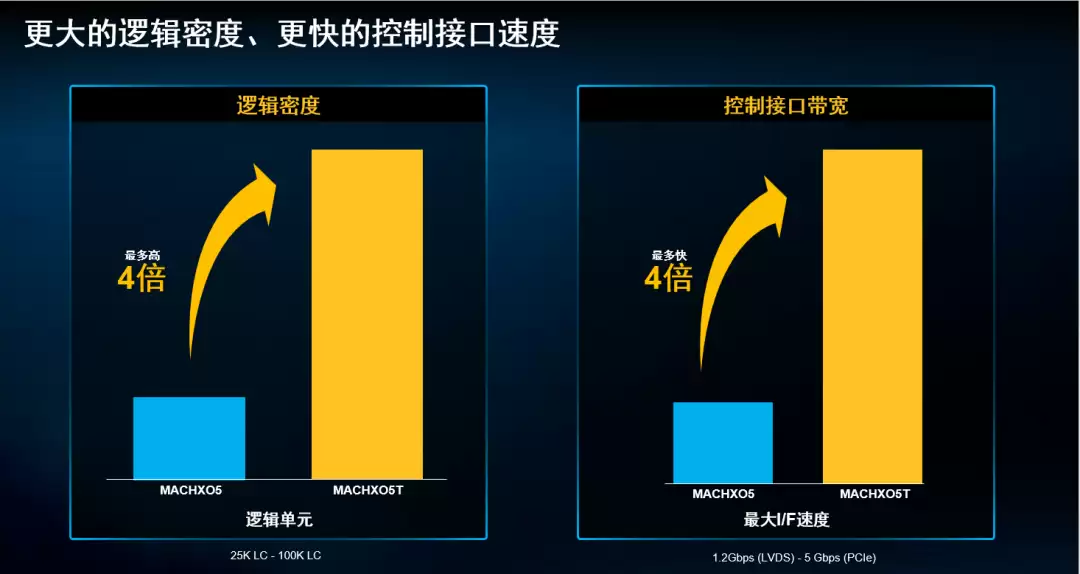

与同类竞品相比，MachXO5T-NX的优势同样十分突出：提供高达3.4倍的嵌入式存储器、100倍的专用用户闪存，逻辑密度与控制接口带宽均提升了4倍。凭借这样的配置，应对日益复杂的设计趋势可谓游刃有余。更值得关注的是，集成闪存后支持单芯片解决方案，不仅避免了管脚数据流裸露在外，提升了安全性，还实现了瞬时启动、可靠的现场更新以及多个配置映像的灵活切换。

当然，这颗芯片同样基于莱迪思Nexus平台构建，软错误率降低了100倍。对于安全关键型应用而言，这意义重大——系统可靠性显著提升，散热管理也更加简化，从而有效降低了系统的总体运营成本。

这里有一个现实问题值得关注：当今CPU之所以性能强劲，是因为它们普遍采用最先进的制程工艺，I/O接口电压通常为1V、1.2V甚至更低。但受限于成本和性能考量，主板上的其他组件——例如传感器、风扇控制、LED控制器——这些元件的制程相对落后，仍主要使用3.3V I/O。矛盾由此产生：CPU与这些外围组件之间出现了电压断层，无法直接适配。此时，就需要FPGA承担电压转换任务，并同时承接其他控制功能。

MachXO5T-NX正是应对这一挑战的理想选择。它提供多达291个通用I/O，支持提前I/O配置，并具备1.25 Gbps SGMII、默认下拉、热插拔和可编程压摆率等一系列高级功能。CMOS、风扇控制、传感器、开关等外围器件，均可轻松桥接到现代CPU上，从而使开发板的整体设计更加简洁高效。

安全威胁日益严峻，几乎任何系统设计都无法回避这一课题。MachXO5T-NX支持AES256位流加密和ECC256身份认证，能够有效保障系统设计的完整性与安全性。安全引擎在运行时也可正常使用，确保系统与FPGA之间的数据交换全程安全可靠。相比之下，同类竞品FPGA目前仍无法提供这种运行安全功能。

实现更高速、更安全的系统控制

为什么要在控制FPGA中集成PCIe连接功能？原因很简单：客户希望在下一代计算、工业和通信应用中，获得更高速的控制能力，并实现系统的高效扩展。下图展示的正是这样一个典型应用场景。借助MachXO5T-NX，FPGA与系统中带PCIe接口的CPU或SoC之间，控制接口带宽可直接提升至最高5Gbps的聚合控制信号。这样一来，其他外围设备的实时监控和管理功能，便可以从功耗更高的CPU或SoC上卸载，分担到MachXO5T-NX上——系统整体的效率、兼容性和性能自然得到全面提升。

为了加速设计落地，莱迪思MachXO5T-NX开发板采用400-ball caBGA封装的LFMXO5-100T器件。这款器件集成了丰富多样的功能与可编程特性，通过多重引导和PCIe硬核，显著增强了安全控制PLD的能力。其加密引擎支持用户模式安全功能，内置四个PLL、3744 kbit嵌入式RAM，以及硬核I2C和SPI接口。此外，LFMXO5-100T FPGA还配备硬核PCIe链路层IP模块，支持PCIe Gen1、Gen2的1路或2x1配置，灵活的高性能I/O能够支持多种单端和差分标准，包括LPDDR4控制器和SLVS。

回到实际应用场景：当前数据中心、通信和工业控制领域，系统控制架构正变得越来越复杂，单板上的芯片数量持续增加。业界迫切需要芯片厂商在系统设计和集成上进一步简化——这正是MachXO5-NX系列大展身手的领域。开放计算项目（OCP）的硬件管理子项目“DC-SCM”就是一个非常典型的案例。

DC-SCM的全称是Datacenter-ready Secure Control Module，它提供了一套指南，将服务器的管理、安全和控制功能从主板上剥离出来，集成到标准尺寸的模块中。DC-SCM定义了一组与CPU板互操作的输入/输出端口。在DC-SCM架构下，服务器的主机处理器模块板只保留最核心的计算元件（CPU）、高速存储器和I/O连接器，而其他所有组件——包括安全、控制和管理功能——全部放置在模块化的DC-SCM板上。

这种设计带来的优势显而易见：CPU和存储器的设计与部署变得更加灵活，管理和安全控制功能完全独立于CPU板的开发进程；DC-SCM采用开源模块化方法，通过PCIe这类通用高速互连接口，轻松实现互操作性；安全控制模块的功能相对独立，系统管理和安全性能可以持续演进，完全不受CPU更新换代的影响。

莱迪思对这一方向显然十分重视，目前已拥有一系列支持DC-SCM、可信根和用户电源控制逻辑的FPGA产品，并提供了经过充分验证的DC-SCM参考设计，方便更广泛的客户和电路板设计人员快速上手。值得一提的是，莱迪思的紧密集成方案能够为电路板设计提供统一的单FPGA解决方案，无需再在LTPI、安全和控制上分别搭配不同的方案组合——性能得到提升，功耗降低，占用的电路板空间也进一步缩小。

结语

回顾近几年，生成式人工智能工具的兴起极大地推动了AI技术的进步。但在算力快速发展的背后，系统基础设施也需要同步跟上节奏。系统控制复杂性持续增长，存储容量、控制接口速度和带宽的需求也在不断攀升，同时还需要选用安全可靠的器件来简化设计与集成。

凭借更高的逻辑密度、更快的接口速度、更大的内部存储容量以及先进的互连能力，MachXO5T-NX系列将莱迪思在控制FPGA领域长期积累的技术优势，成功拓展至企业网络、机器视觉和工业物联网等更广泛的应用场景。如果说在安全控制FPGA的发展道路上存在里程碑，那么这款产品或许就是新的里程碑。
