SEW MOVIFIT / S11 安全模块滚床控制专业教程

本教程系统讲解SEW MOVIFIT系统与S11安全模块在车身车间滚床（辊道输送机）控制中的实际应用，内容涵盖硬件组成、安全回路原理、指示灯状态、穿梭模式逻辑、PLC组态及PROFIsafe故障排除等关键环节，帮助你快速掌握从接线到调试的完整流程，提升设备运维效率。

一、系统硬件概述

滚床控制系统由以下核心单元构成：

• EBOX电子功率单元：负责改变电压及频率，承担SEW程序部分、初始化及IPOS程序（AM1001）的执行。

• ABOX通讯接线单元：用于变频器接线、与EBOX进行通讯连接，内置PN网卡及安全模块S11。

• PN通讯转换模块：将铜缆网络电信号转换为光纤信号，实现远距离稳定传输。

• S11安全控制模块：该端子仅对配备PROFIsafe卡的S11模块有效。


提示： EBOX与ABOX之间必须通过专用通讯线进行连接，若通讯中断，变频器将无法接收控制指令，系统将无法正常运行。

二、S11安全控制原理与接线

2.1 滚床控制原理

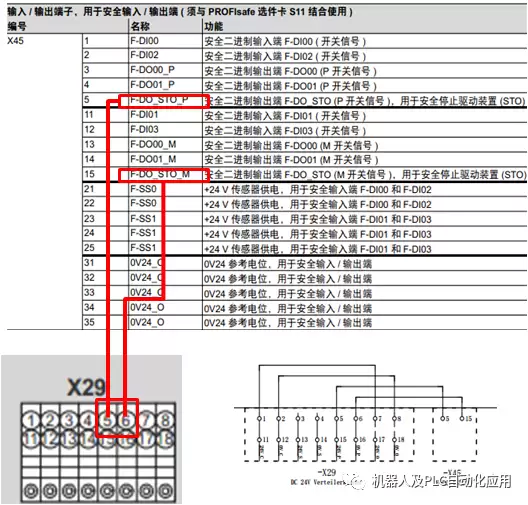

使用MOVIFIT（S11安全模块）实现滚床控制，S11安全控制SEW负载启动的电路图如下所示：

关键点： 短接S11安全回路时，需为EBOX安全控制电源供电的X29的5、6端子提供24V短接电源。

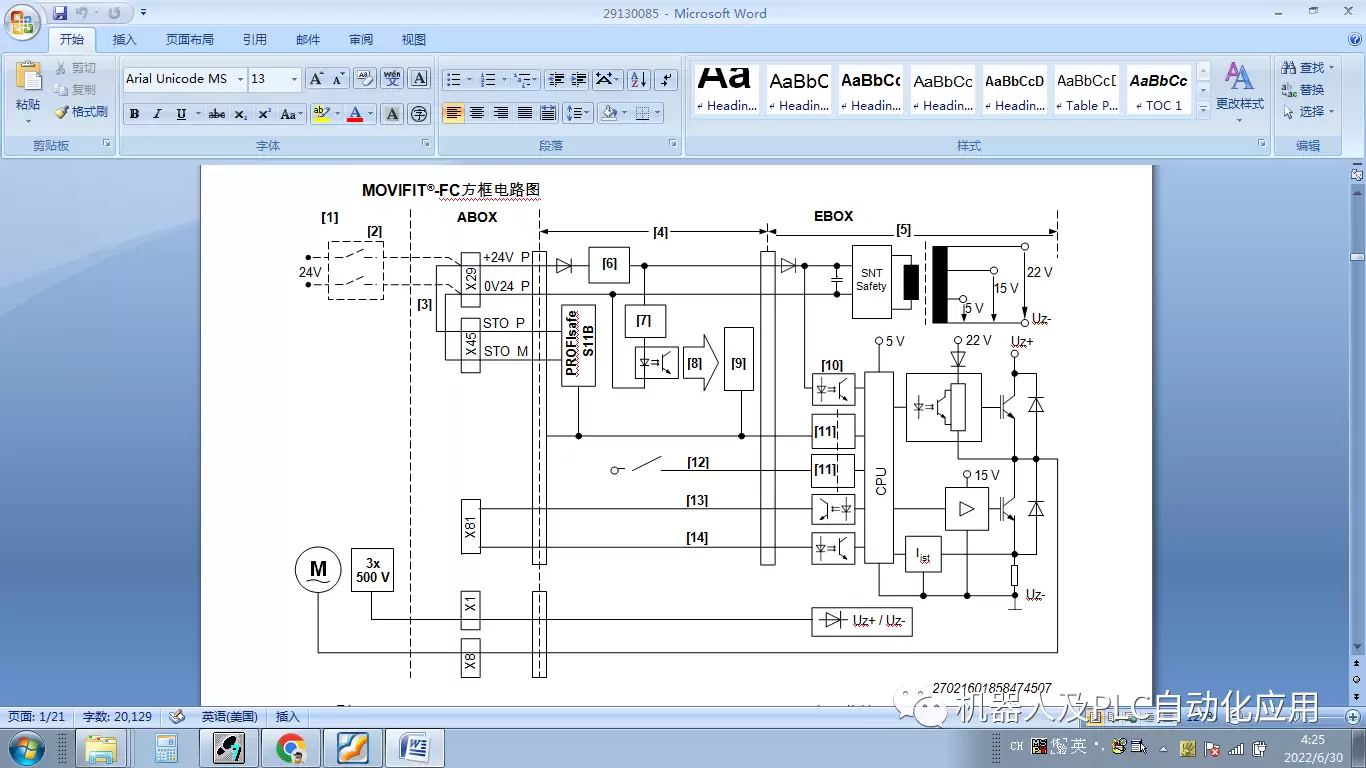

MOVIFIT安全S11的控制原理电路图如下，安全电路通过控制逆变电路的控制电源，从而切断电机电源，确保安全停机。

2.2 电机接法

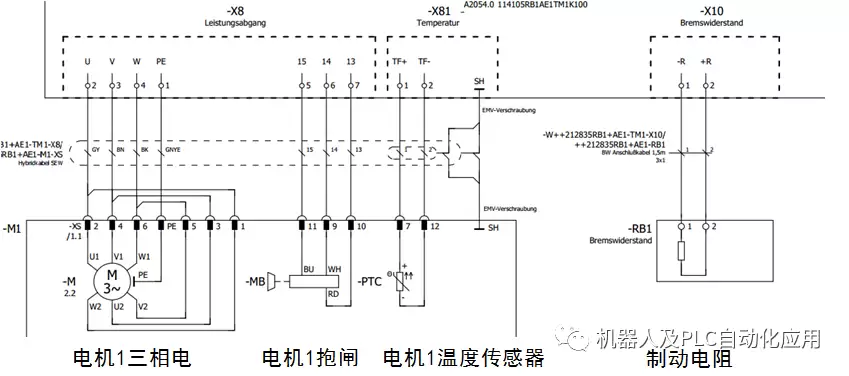

电机的标准接法如下图所示，请严格按照图纸进行接线，确保相序正确无误。

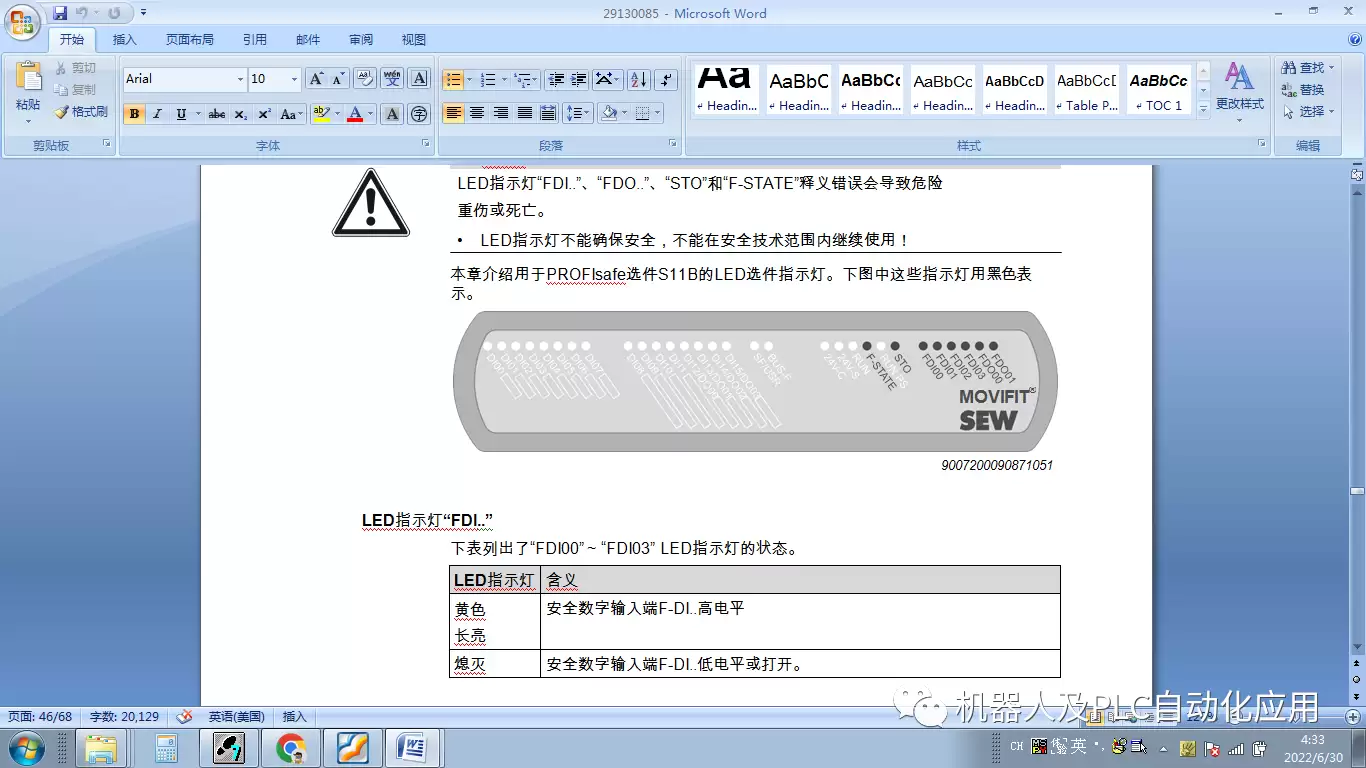

三、LED指示灯说明

3.1 LED指示灯“F-STATE”

3.2 LED指示灯“STO”

小提示： 若F-STATE指示灯显示红色常亮，请首先检查EBOX的24V_O电源是否正常供电。

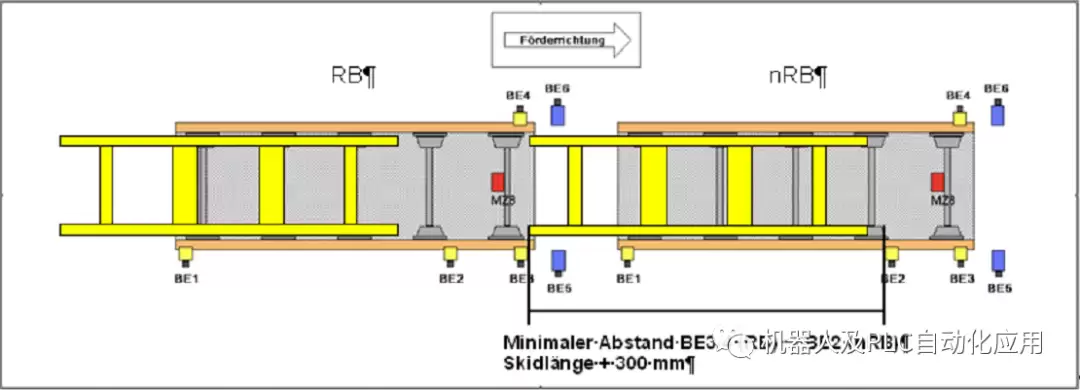

四、穿梭模式（Elefantentrab）与辊道输送机控制

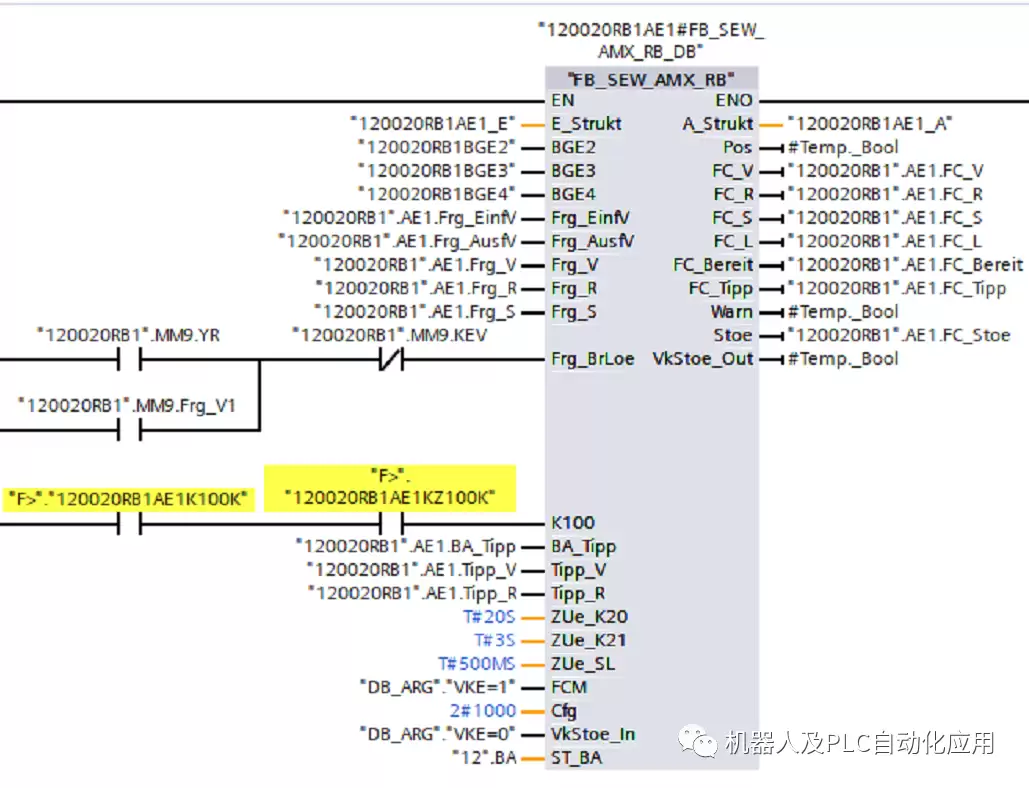

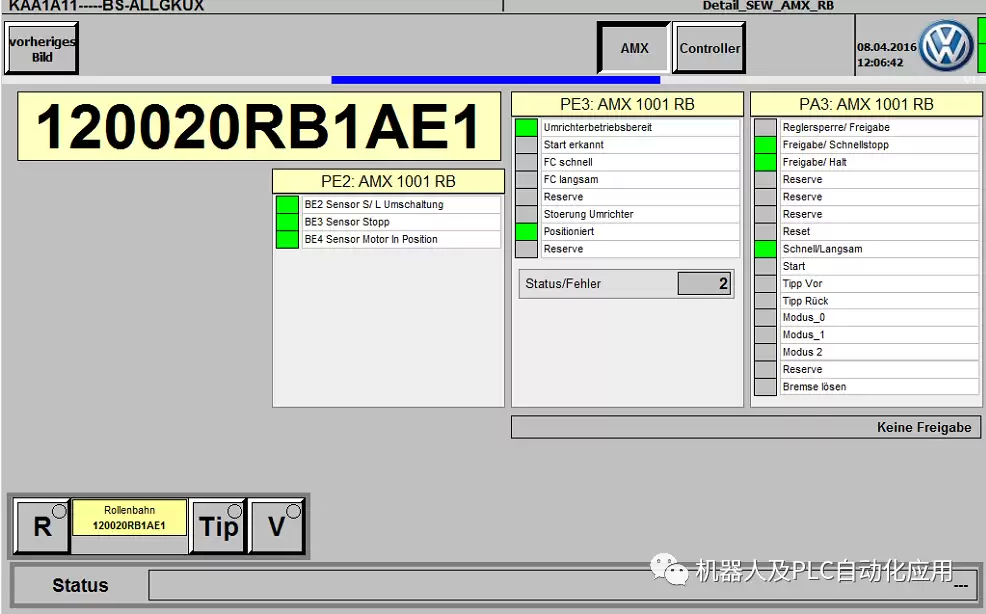

车身车间需同时完成车身的进料和出料操作，例如在焊接线上应用的“Elefantentrab（穿梭模式）”。FB_SEW_AMX_RB和FB_Elefant_AMX正是为此应用场景而设计。FB_Elefant_AMX和FB_MOVIFIT_AMX_RB仅适用于配备启动器或灯按钮、并按技术原理图中详细说明进行接线的辊道输送机。

• FB_Elefant_AMX：执行穿梭模式（Elefantentrab）控制。
• FB_MOVIFIT_AMX_RB：基于MOVIFIT-FC技术与SEW应用模块AMX1001，运行模式为辊道输送机。

重要规则： 只有当启动器BGE2“爬行速度切换”、BGE3“电机停止”和BGE4“就位”均处于空闲状态时，才能从弹出模式切换到进给模式。必须严格遵守最小工位间距和辊道输送机间距要求。在滑道离开卸料辊道输送机之前，不得启动辊道输送机快/慢启动器（启动器BGE3电机关闭，启动器BGE4位置向前=自由）。

五、PLC负载控制与组态

5.1 组态MOVIFIT

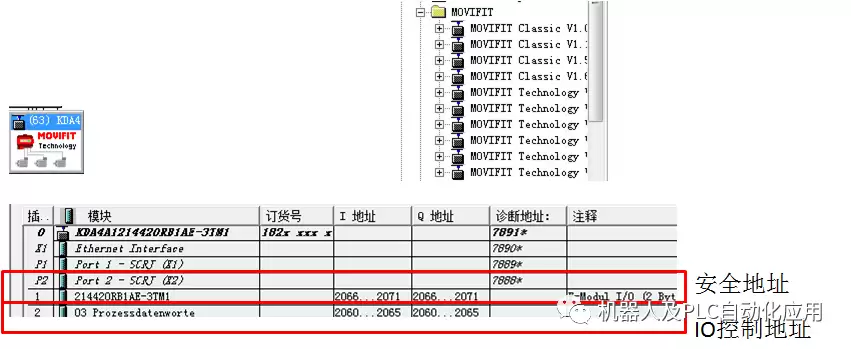

在PLC中组态MOVIFIT的操作步骤如下：

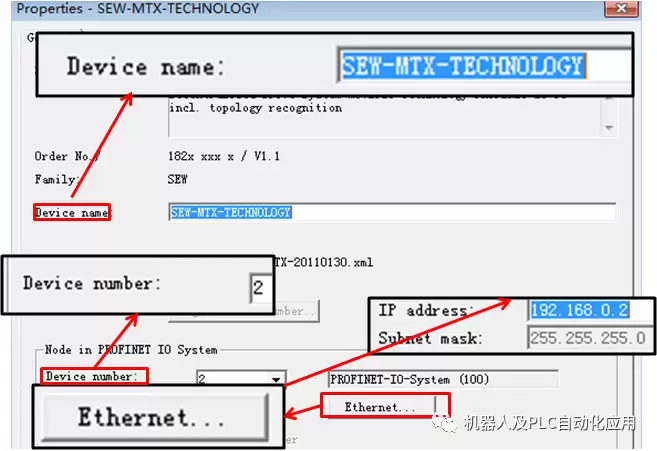

双击打开MOVIFIT的属性界面，对设备名称及IP地址进行编辑，然后复制设备名称，设备编号需与IP地址最后一位保持一致。

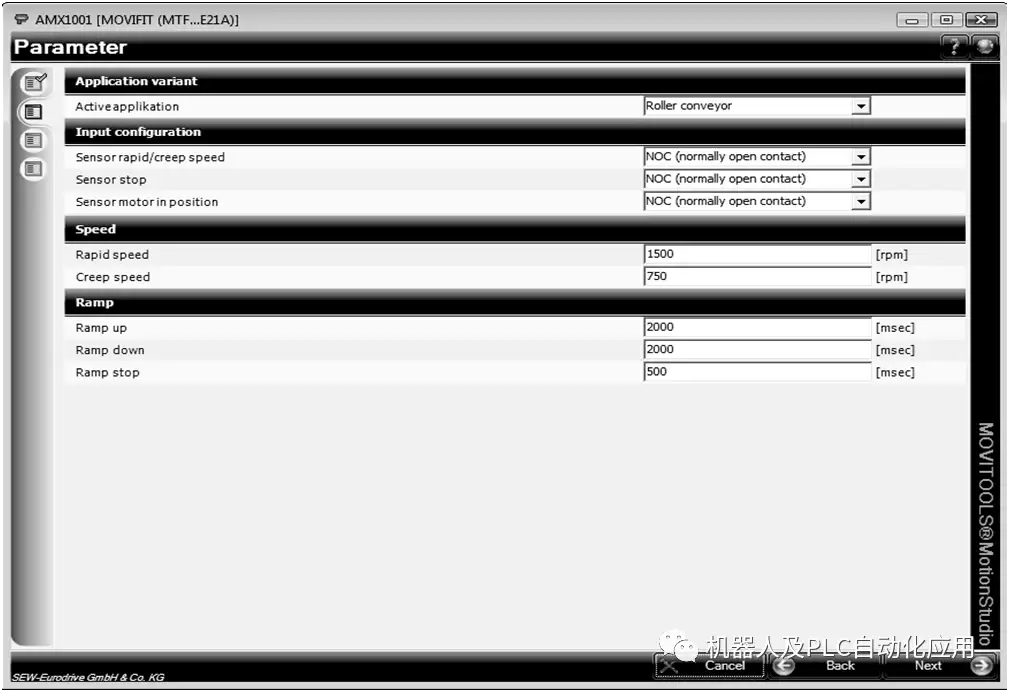

5.2 变频器参数设定

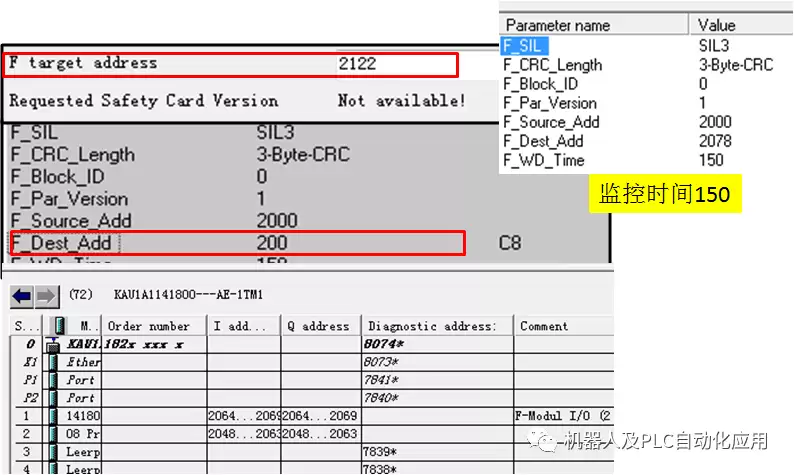

关键点： 变频器参数设定中的安全目标地址必须与PLC组态中安全选件的目标地址保持一致。

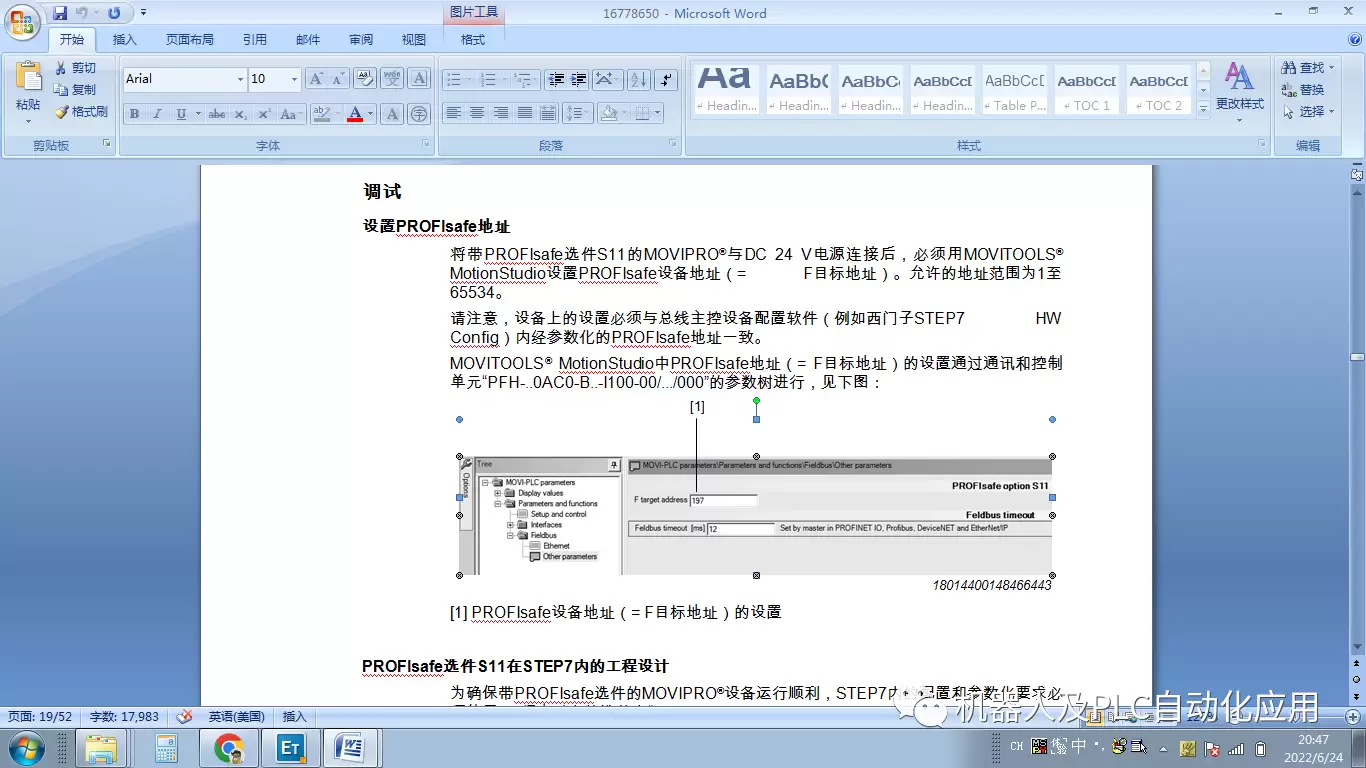

5.3 PROFIsafe设备地址（F目标地址）设置

将带PROFIsafe选件S11的MOVIPRO与DC24V电源连接后，必须使用MOVITOOLSMotionStudio设置PROFIsafe设备地址（即F目标地址）。允许的地址范围为1至65534。

注意： 设备上的设置必须与总线主控设备配置软件（例如西门子STEP7 HW Config）中经过参数化的PROFIsafe地址保持一致。

六、PROFIsafe选件S11的工程设计

6.1 在STEP7内工程设计

• 请确保已安装最新版本的GSD文件。
• 请在插槽（“Slot”）1上对模块“Fmodule I/O (2 bytes)”进行工程设计，然后输入相应的I/O或外围设备地址。

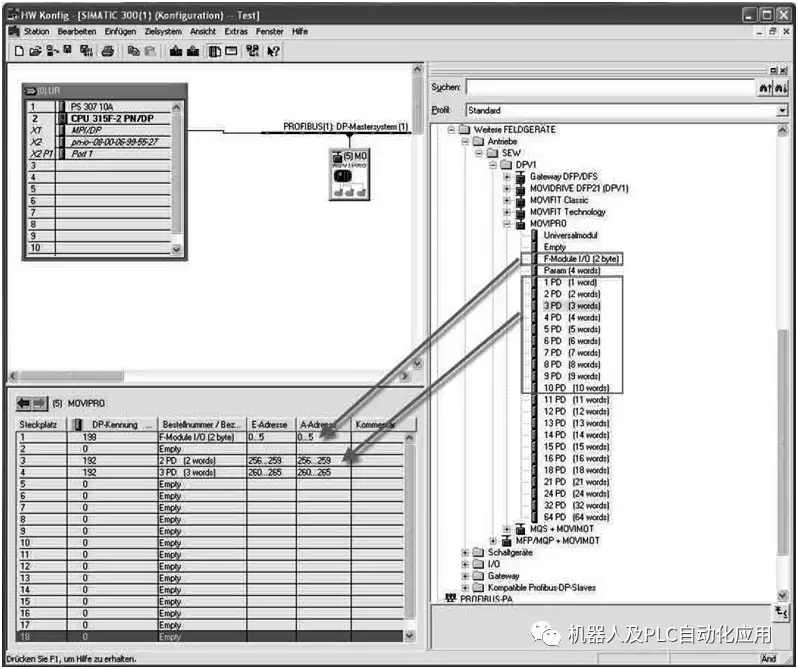

下图示例性地展示了使用PROFINET版本时，在功能级别“Classic”下MOVIPRO的工程设计。

6.2 PROFIsafe选件S11的参数设定

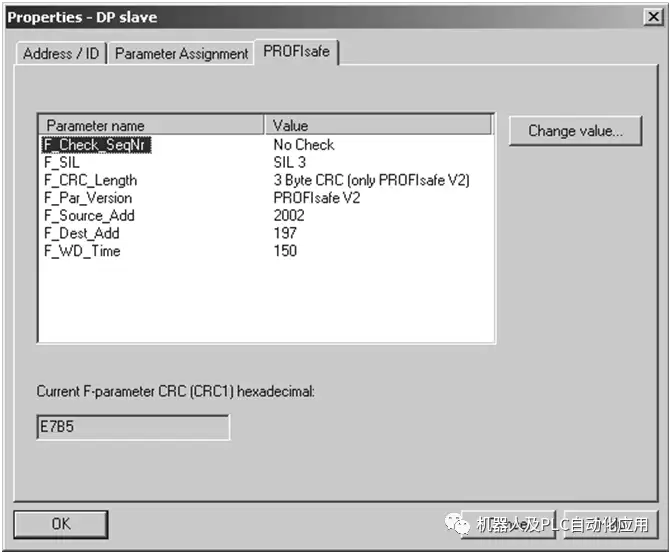

在MOVIPRO的插槽1上选择F module，借助上下文菜单（鼠标右键）打开菜单项“Properties”，然后选择标签卡“PROFIsafe”或“F parameters”。下图举例说明PROFIBUS设备的设置。

6.3 可以控制与分析的变量

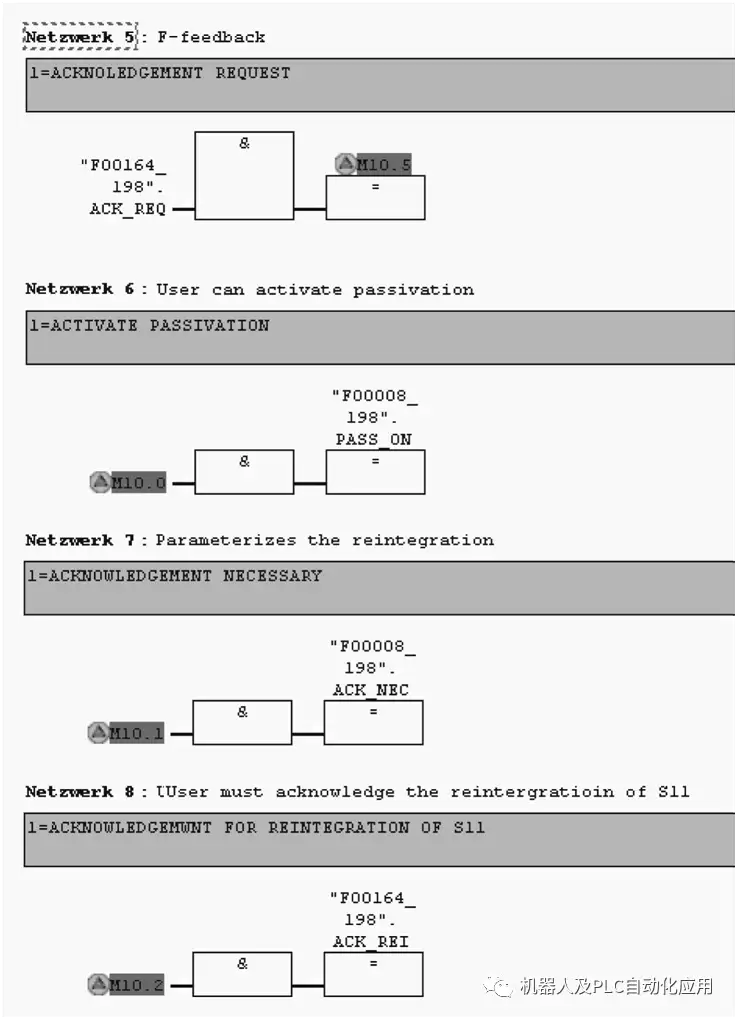

6.4 PROFIsafe选件S11控制举例

下面用于PROFIsafe选件S11安全功能控制说明的例子以下列前提条件为基础：
• 已建立一个安全程序和一个过程组，
• 存在F控制程序单元。
安全功能和F外围设备的控制及对外围设备反馈信息的分析计算在示例中通过标志实现。注意：在STEP7内标志只允许用于标准用户程序和安全程序联结，标志不能用作F数据缓存器。

七、反应时间与故障列表

7.1 反应时间

在设备和机器安全功能的设计与应用中，反应时间是一个关键因素。在根据安全功能的要求确定反应时间时，必须将整个系统（从传感器或控制设备到执行器）纳入考虑范围。以下时间起决定性作用：
• 相连传感器的响应时间
• 安全输入端的内部反应时间（滤波时间 + 处理时间）
• PROFIsafe循环周期
• 安全控制器的处理时间（循环周期）
• PROFIsafe监控时间“F_WD_Time”
• PROFIsafe选件S11的内部反应时间
• 执行器的反应和开关时间

7.2 PROFIsafe选件S11的故障列表

常见问题与解答

• Q：F-STATE指示灯红色常亮，如何快速排查？
  A：首先检查EBOX的24V_O电源是否正常供电（可使用万用表测量X29端子5、6之间的电压）。若电压正常，则检查PROFIsafe通讯是否中断，查看STEP7硬件组态中设备是否在线。
• Q：穿梭模式下，辊道输送机无法从弹出模式切换到进给模式怎么办？
  A：确认启动器BGE2“爬行速度切换”、BGE3“电机停止”和BGE4“就位”是否全部处于空闲状态。若BGE3或BGE4信号未释放，则切换条件不满足。同时检查最小工位间距是否足够。
• Q：PROFIsafe地址设置错误会导致什么现象？
  A：会导致S11模块报故障代码127（初始化故障），F-STATE指示灯红色常亮。需使用MOVITOOLS MotionStudio将F_Dest_Add修改为与STEP7中PROFIsafe地址一致的值（范围1~65534）。
• Q：电机无法启动，但F-STATE显示绿色，STO指示灯熄灭，是什么原因？
  A：STO熄灭表示未激活安全扭矩切断，问题可能在于变频器参数未正确设置或EBOX/ABOX通讯故障。检查MOVIFIT组态中的设备名称和IP地址是否与PLC一致，以及安全目标地址是否匹配。

最终提示： 所有安全相关接线和参数修改必须由具备资质的人员操作，修改后务必进行功能测试以验证STO功能有效。
