迅为RK3399开发板如何基于RTL8822CS模块实现Android7 WiFi移植详细教程

本指南详细阐述了如何将 RTL8822CS WiFi 模块无缝移植到 iTOP-3399 开发板，并基于 Android 7.0 系统成功启用无线网络功能。整个流程涵盖设备树节点配置、内核驱动适配、HAL 层调整以及常见故障排查，旨在帮助开发者高效完成移植任务，提升项目落地效率。

移植环境

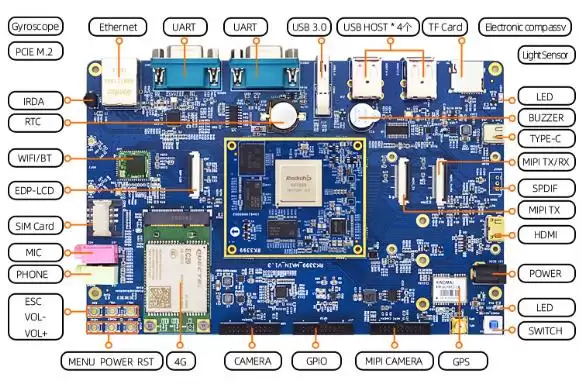

• 硬件平台：iTOP-3399 开发板 + RTL8822CS 模块
• 系统版本：Android 7.0
• 开发环境：Ubuntu 16.04 64Bit（已搭建好编译环境）

移植步骤

80.3.1 增加设备树节点

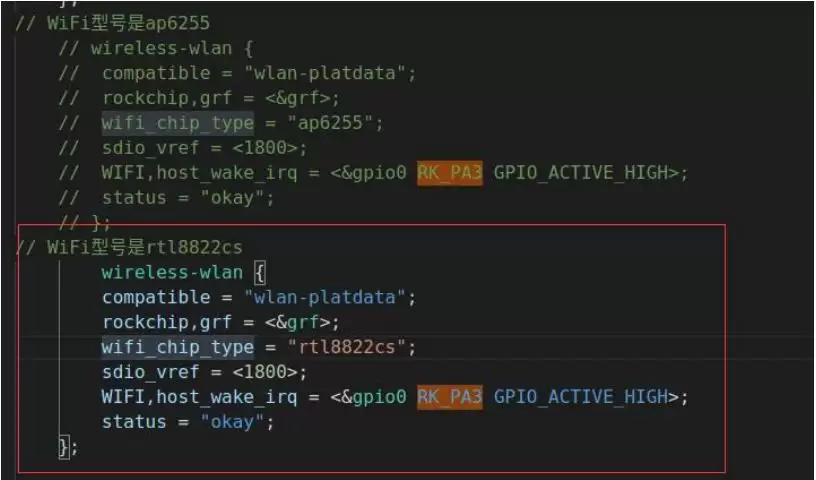

在设备树文件 /home/topeet/rk3399_7.1_industry/kernel/arch/arm64/boot/dts/rockchip/rk3399-topeet.dtsi 中新增 WiFi 节点，具体添加位置参考下图：

注意：必须将 wifi_chip_type 属性值设为 "rtl8822cs"，以此指定 WiFi 芯片型号。

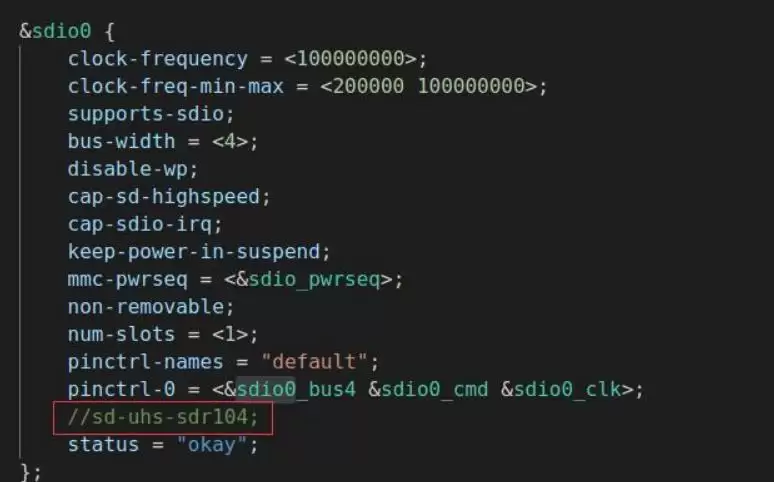

同时，找到 sdio0 节点，并将以下语句注释掉（否则 SDIO 设备注册会失败）：

80.3.2 修改内核驱动

驱动修改思路：

1. 将驱动文件复制到内核源码目录中
2. 在内核配置中启用并加载该驱动
3. 关键前提：WiFi 固件配置通常在 drivers/net/wireless/rockchip_wlan/rkwifi/rk_wifi_config.c，WiFi 模块驱动则位于 net/rfkill/rfkill-wlan.c

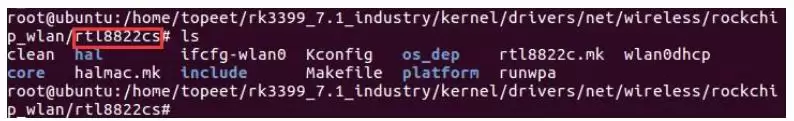

第一步：将光盘资料中的驱动压缩包 RTL8822CS_WiFi_linux_v5.12.1.1-0.20210125.tar.gz（路径为 iTOP-3399 开发板\2_iTOP-3399 开发资料汇总（不含光盘内容）\13_嵌入式 Linux 开发指南(RK3399)手册配套资料\6.Android 底层驱动\Android7\wifi 移植原厂 wifi 驱动）拷贝到内核目录 drivers/net/wireless/rockchip_wlan/ 下，并将其重命名为 rtl8822cs，如下图所示：

第二步：修改以下文件：

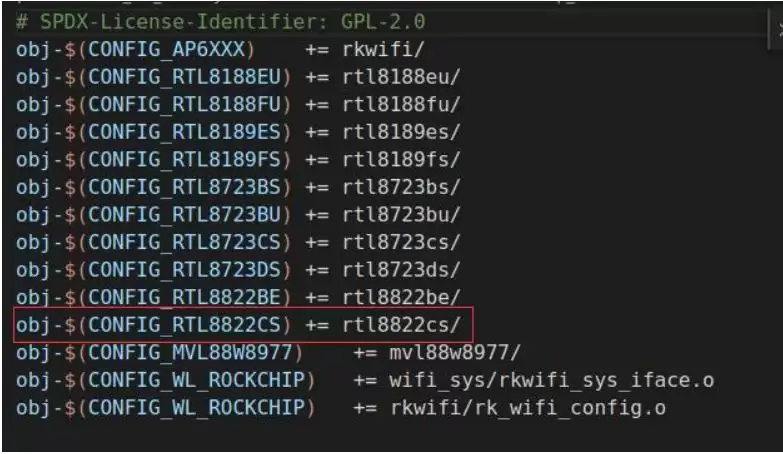

• drivers/net/wireless/rockchip_wlan/Makefile：插入一行 obj-$(CONFIG_RTL8822CS) += rtl8822cs/

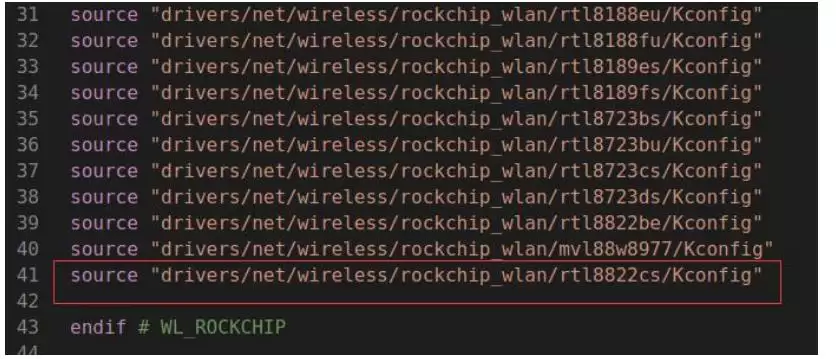

• drivers/net/wireless/rockchip_wlan/Kconfig：添加 source "drivers/net/wireless/rockchip_wlan/rtl8822cs/Kconfig"

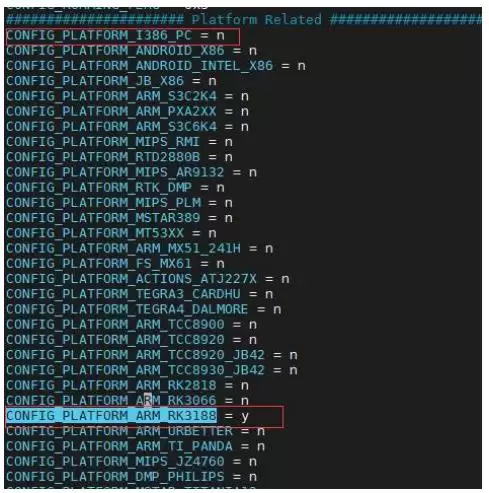

• drivers/net/wireless/rockchip_wlan/rtl8822cs/Makefile：调整两个配置项：
  • 将 CONFIG_PLATFORM_I386_PC 的值改为 n
  • 将 CONFIG_PLATFORM_ARM_RK3188 的值改为 y

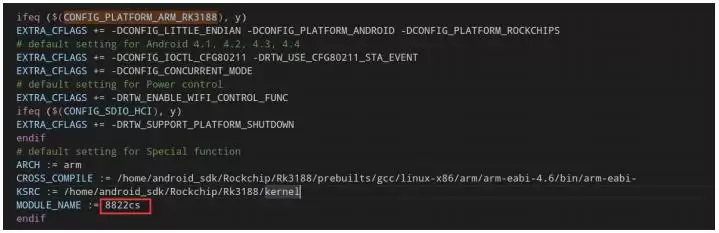

  同时将 MODULE_NAME 修改为 8822cs，如下图所示：



  可根据实际需要开启或关闭 debug 信息（下图所示）：


• drivers/net/wireless/rockchip_wlan/rtl8822cs/Kconfig：将第一行的 RTL8822BS 改为 RTL8822CS（厂家源码笔误，若不修改则该目录不会被编译）

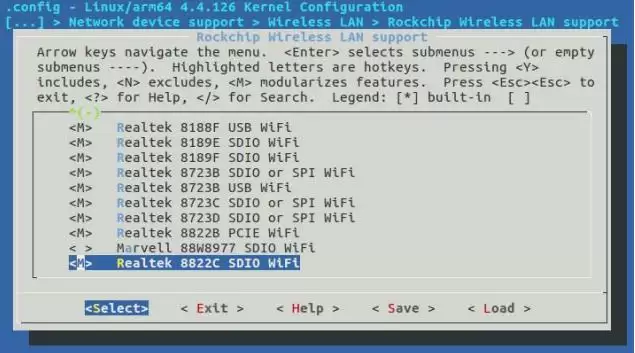

第三步：在内核目录（kernel）下执行以下命令，配置并加载驱动：

第四步：将生成的 .config 文件复制并替换默认的内核 defconfig 文件：

cp .config arch/arm64/configs/rockchip_defconfig

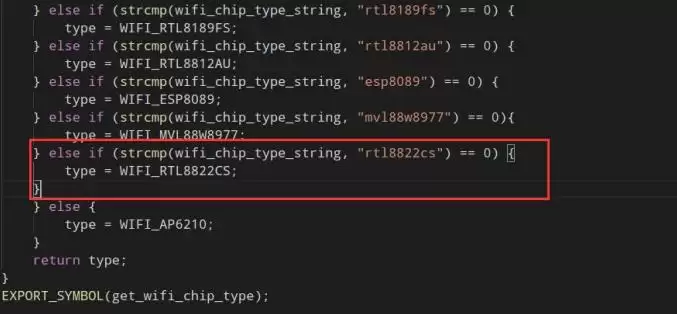

第五步：修改 /home/topeet/rk3399_7.1_industry/kernel/net/rfkill/rfkill-wlan.c 文件，添加如下代码段：

} else if (strcmp(wifi_chip_type_string, "rtl8822cs") == 0) {
    type = WIFI_RTL8822CS;
}

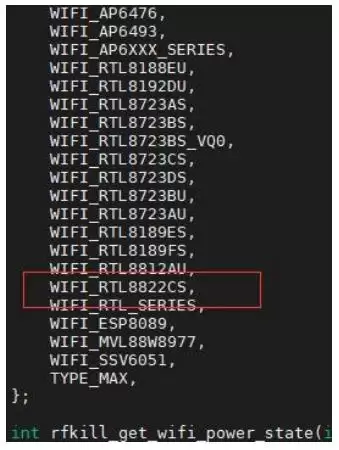

第六步：修改 /home/topeet/rk3399_7.1_industry/kernel/include/linux/rfkill-wlan.h 文件，添加 WIFI_RTL_8822CS 枚举定义，如下图所示：

80.3.3 修改 HAL 层

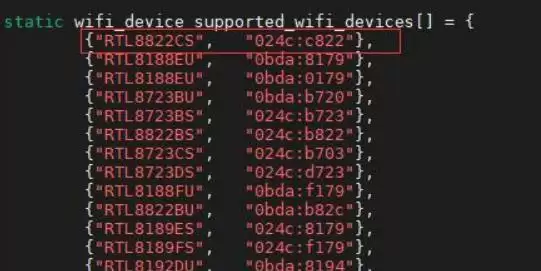

• 修改 /home/topeet/rk3399_7.1_industry/hardware/libhardware_legacy/wifi/rk_wifi_ctrl.c：添加如下代码：

  {"RTL8822CS", "024c:c822"}

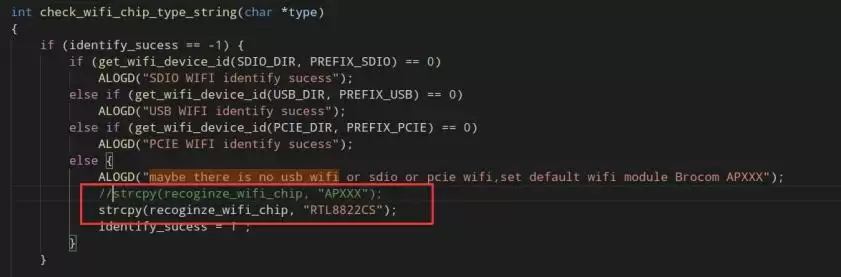

• 注释掉以下代码：strcpy(recoginze_wifi_chip, "APXXX"); 并替换为：

  strcpy(recoginze_wifi_chip, "RTL8822CS");

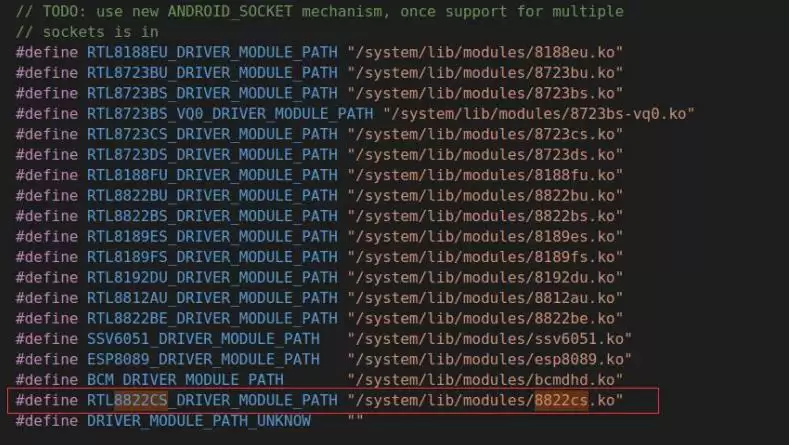

• 修改 /home/topeet/rk3399_7.1_industry/hardware/libhardware_legacy/wifi/wifi.c：添加以下代码：

  #define RTL8822CS_DRIVER_MODULE_PATH "/system/lib/modules/8822cs.ko"



  添加模块名称定义：

  #define RTL8822CS_DRIVER_MODULE_NAME "8822cs"

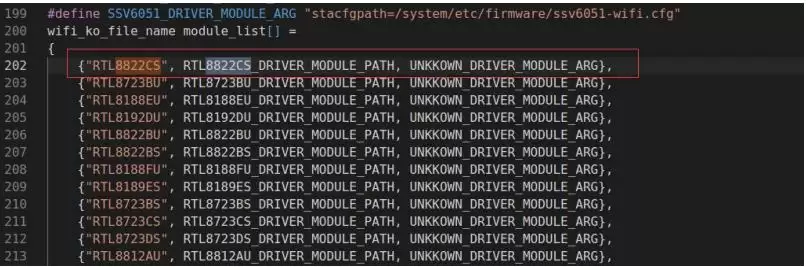

  添加驱动信息数组：

  {"RTL8822CS", RTL8822CS_DRIVER_MODULE_NAME, UNKKOWN_DRIVER_MODULE_ARG},



80.3.4 APP 层

Android 桌面“设置”应用中用于连接 WiFi 的程序位于源码 packages/apps/Settings/src/com/android/settings/wifi/ 目录下，此部分无需修改。

完成上述所有修改后，重新编译 Android 7 源码，将镜像烧录至开发板，即可进行调试验证。

小提示

• 修改设备树时，务必确认 sdio0 节点没有被其他外设占用，否则会导致注册失败。
• 编译内核前建议先执行 make mrproper 清理旧配置，然后重新生成 .config。
• 驱动文件中的 MODULE_NAME 必须与 HAL 层中定义的 RTL8822CS_DRIVER_MODULE_NAME 保持一致（即 8822cs）。
• 如果编译时出现 RTL8822CS 未定义错误，请检查内核头文件 rfkill-wlan.h 是否已添加枚举值。

常见问题（FAQ）

• Q：编译内核时提示 "drivers/net/wireless/rockchip_wlan/rtl8822cs/Kconfig:1: syntax error" 怎么办？

  A：这是因为 Kconfig 文件中第一行仍然是 RTL8822BS，请按照教程将其修改为 RTL8822CS。修改后重新执行 make menuconfig 进行配置。

• Q：烧写镜像后 WiFi 无法开启，日志显示 "sdio card not found"？

  A：请检查设备树中 sdio0 节点是否被错误注释，或硬件连接（如 SDIO 时钟、数据线）是否存在问题。同时确认 wifi_chip_type 属性值是否为 "rtl8822cs"。

• Q：驱动已编译成模块，但 insmod 时提示 "Unknown symbol" 或 "module not found"？

  A：确保模块路径 /system/lib/modules/8822cs.ko 正确，且内核版本与模块版本一致。如果内核存在符号依赖，需先加载依赖模块（如 cfg80211、mac80211）。

• Q：HAL 层修改后，WiFi 扫描不到任何网络？

  A：检查 rk_wifi_ctrl.c 中添加的 VID/PID 是否与硬件匹配（024c:c822 是 RTL8822CS 的默认 USB ID，但若使用 SDIO 接口，此配置可能不生效，需确认实际接口类型）。若为 SDIO 接口，请确保内核中 SDIO 驱动已正确配置。
