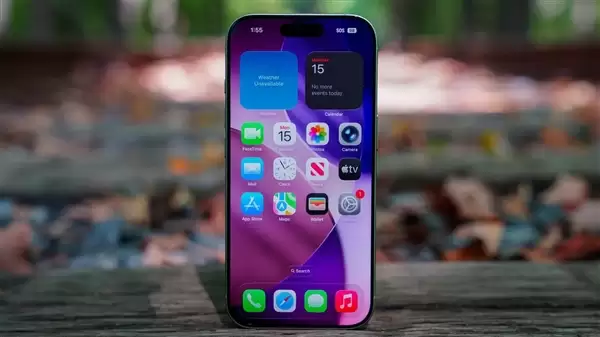

iPhone 18 Pro散热升级，A20 Pro性能充分释放

近期苹果机密文件接连泄露，iPhone 18 Pro的内部设计几乎被完整曝光。其中最受关注的升级，是A20 Pro芯片将采用台积电全新的WMCM封装技术——这可能是苹果旗舰手机多年来最彻底的一次散热架构革新，有望大幅提升芯片性能释放与持续运行表现。

WMCM究竟是什么？

WMCM的全称是Wafer-Level Multi-Chip Module，即晶圆级多芯片模组封装。它与当前手机常见的PoP堆叠封装、高端芯片常用的CoWoS 2.5D封装截然不同——核心思路是将SoC逻辑芯片与LPDDR5X内存芯片，在同一层RDL再布线层上水平平铺布置，而非上下堆叠。

这种平铺设计带来的好处十分直观：第一，芯片之间的互联走线距离大幅缩短，数据传输延迟更低，内存带宽瓶颈得到有效缓解；第二，封装整体占用空间更小，可为机身内部腾出更多空间来容纳散热模块与电池。第三，也是最关键的——SoC与内存各自拥有独立的散热接触面，有效散热面积显著扩大，不再像以往那样上下两层热源叠在一起，导致热量难以散出。

为何说这是一次重大升级？

了解手机芯片的读者都知道，传统的PoP封装是将内存直接堆叠在处理器上方。这种结构虽然节省空间，却存在一个长期痛点——两个发热大户叠在一起，热量相互传导，在高负载游戏或运行端侧AI大模型时很容易积热，进而触发降频。

iPhone多年来一直被诟病“峰值性能强劲但持续释放不足”，很大程度上正是源于这种堆叠结构。WMCM的平铺布局从底层架构上解决了这一问题，理论上能够稳定维持更长时间的满帧运行与高算力输出。再加上台积电2nm工艺的加持，A20 Pro的持续性能表现值得期待，iPhone 18 Pro的散热能力将迎来质的飞跃。

代价也不小：成本同步攀升

当然，新技术并非没有代价。晶圆级布线、裸片贴合以及配套测试流程都比传统封装复杂得多，生产良率管控难度更高，这将直接推高芯片的封装成本。加之当前全球存储芯片正处于涨价周期，苹果的硬件采购开支可能进一步增加。

供应链消息还透露，A20 Pro配套的LPDDR5X高速内存由SK海力士作为第一供应商，依托其在HBM与移动内存领域的产能优势，保障高端机型供货。对于iPhone 18 Pro系列而言，这套全新封装+2nm工艺的组合，大概率将成为今年最核心的硬件升级亮点，助力苹果在散热与性能释放上实现新突破。
