智造之眼BTB连接器视觉应用

专业做视觉，认真做研发，这不仅是一句口号，更是智造之眼团队长期践行的核心理念。在BTB连接器视觉检测这一细分领域，团队积累了丰富的实战经验——从冲压到组装，各环节的视觉系统方案均已成熟落地，成功上线的机台累计超过数百台。今天，我们将深入探讨BTB连接器及其视觉检测技术的方方面面。

01. Part: BTB连接器介绍

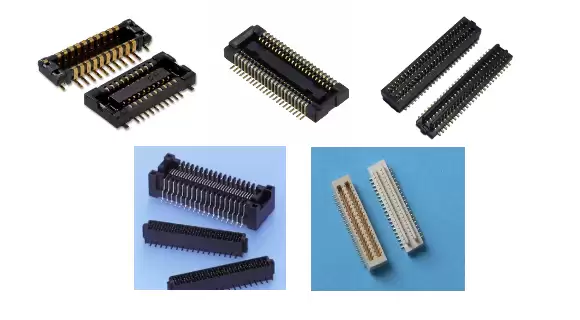

BTB连接器，全称为板对板连接器（Board-to-Board Connectors）。其核心功能是连接两块PCB板，实现机械与电气导通。这种连接器通常以公母配对形式出现，在电子市场中极为常见。在各类连接器产品中，BTB的传输性能相当突出，应用领域十分广泛，涵盖通信网络、办公设备、智能家电、医疗设备、电力系统、工业制造等多个行业，几乎每款电子设备中都能找到它的身影。

02. Part: BTB连接器视觉检测应用

一个典型的BTB连接器主要由塑胶、端子、铁壳、金属及其他附件构成。决定其性能优劣的关键指标包括GAP尺寸、产品高度、Pin长度、Pin共面度、Pin间距等参数。视觉检测系统正是针对这些外观缺陷与尺寸精度进行严格把关的利器。从冲压、电镀、注塑到组装、包装，整个生产流程中，视觉检测均扮演着不可或缺的角色。

03. Part: 项目方案详解

冲压段视觉检测方案

1、检测对象：BTB母座冲压端子，规格3×1mm；
2、检测内容：端子Gap值、端子U型宽度；
3、检测要求：精度0.012mm，速度9m/min；

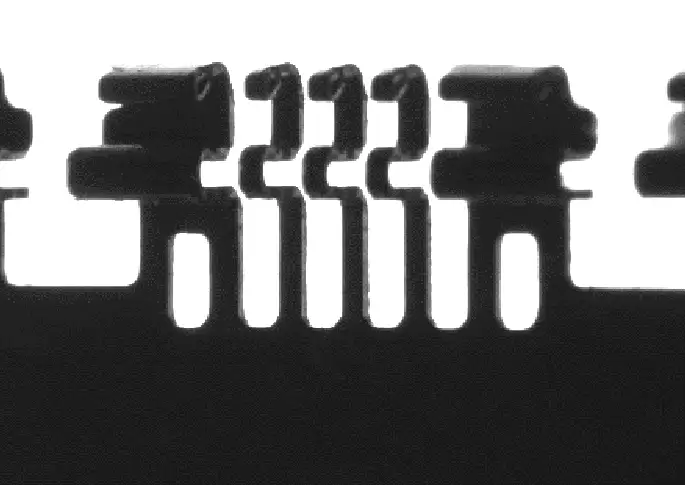

4、成像效果展示：

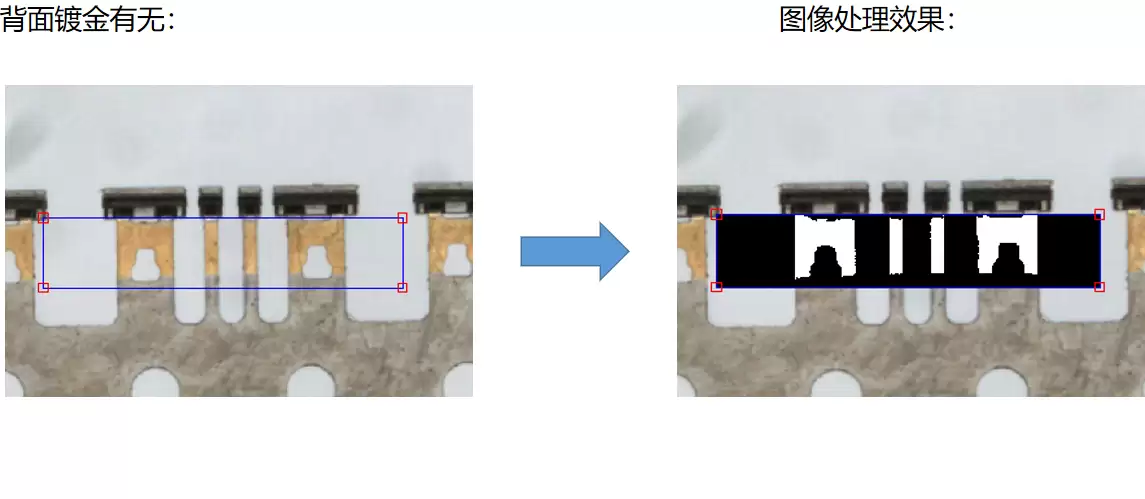

电镀段视觉检测方案

1、检测对象：BTB公座，规格4×3.96×1mm；
2、检测内容：检测镀金区域是否漏镀；
3、检测要求：动态检测，速度7m/min；

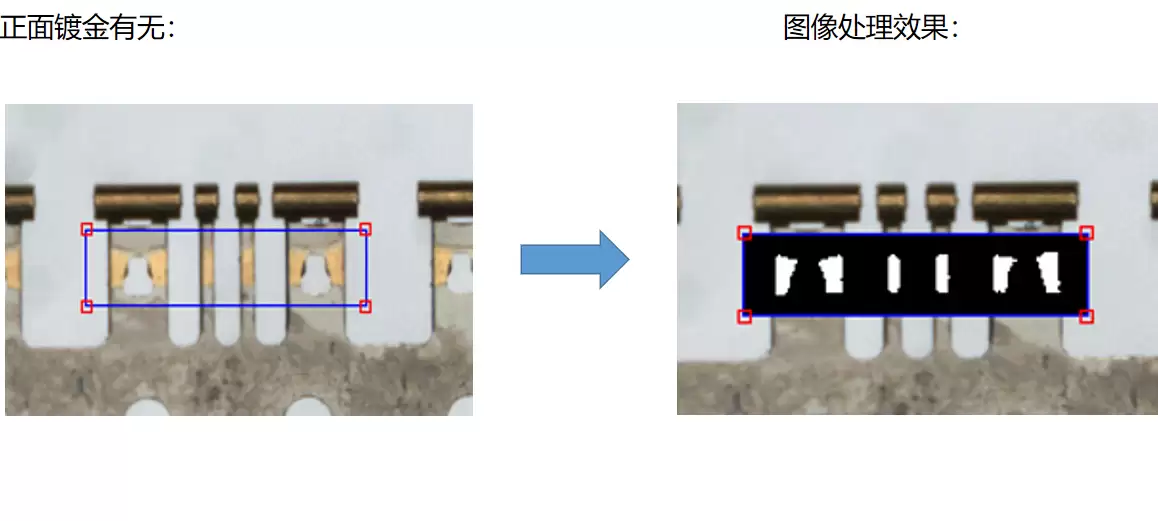

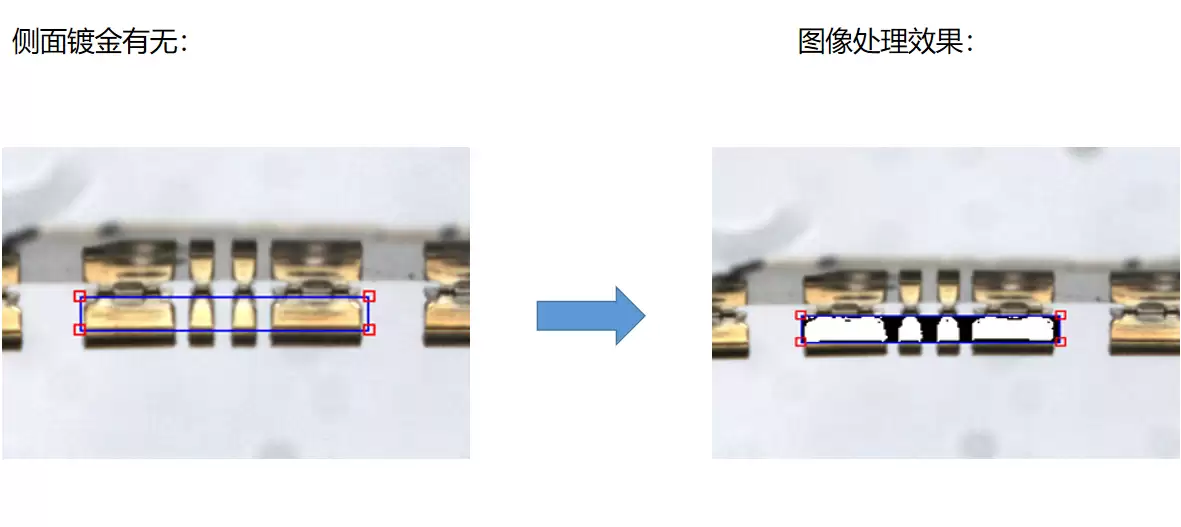

4、成像效果展示：

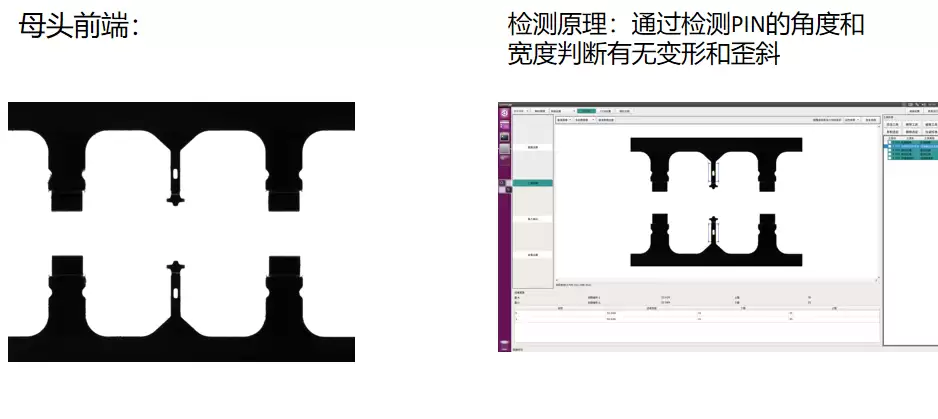

注塑段视觉检测方案

1、检测对象：BTB母头注塑产品，卷料，单pcs约16×7mm；
2、检测内容：母头注塑前端歪PIN、后端塑胶有无、缺胶；
3、检测要求：动态检测，精度0.007mm，速度50ms/pcs；

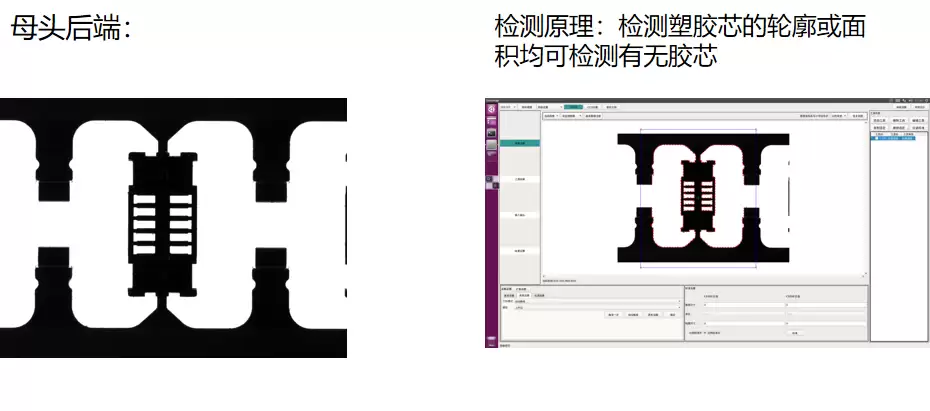

4、成像效果展示：

组装与包装段视觉检测方案

1、检测对象：BTB成品，8-60Pin；
2、检测内容：几乎涵盖所有常见外观缺陷——料带内物料放反、叠料、塑胶槽异物、中台打伤、头部缺胶、端子触点变形、头部打伤、塑胶切伤、铁壳铆压错位、金属丝、铁壳划伤、产品变形、端子pin孔塑胶屑、pin孔缺胶、料带裁切变形、锡脚异物、铁壳外张变形、端子歪斜、端子漏镀金、端子变色、侧面塑胶切伤、锡脚异物、端子裁切口不良、头部塑胶打伤、Gap值、Pin间距以及共面度；
3、检测要求：精度0.0048mm，速度100ms/pcs；

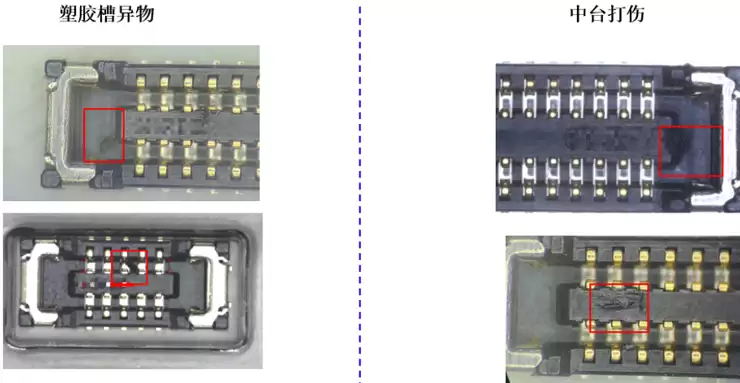

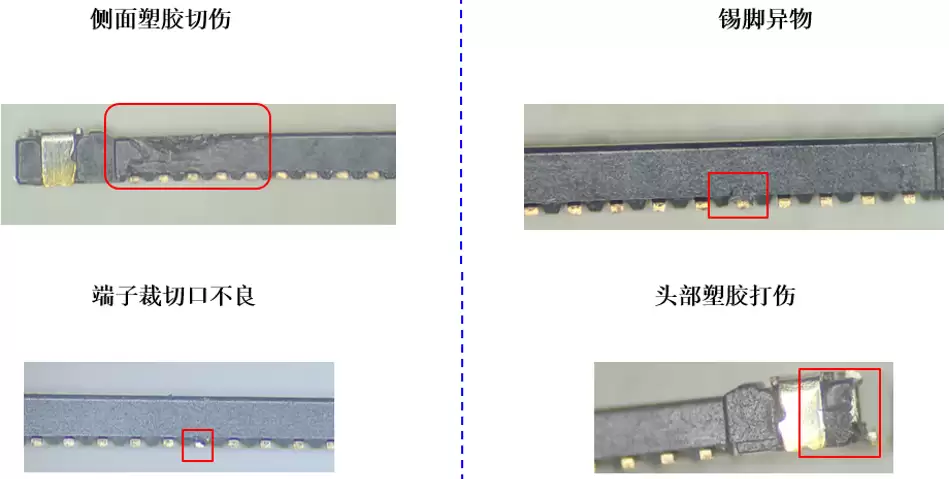

4、部分不良类型展示：

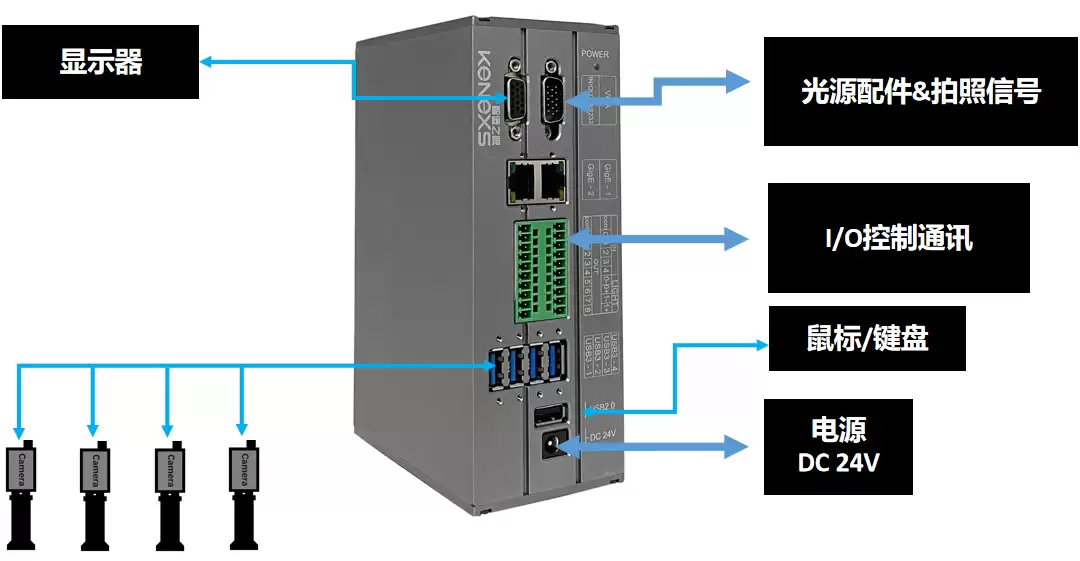

视觉主机配置：Kenexs V500 主机

04. Part: 检测优势与核心竞争力

说到底，这套方案的核心竞争力在于全部自主研发的软件算法。这意味着我们可以针对BTB连接器开发专用工具，例如面积（连接器）、边缘宽度（连接器）、边缘位置（连接器）、连接器两点距离、连接器斑点、连接器尺寸测量工具等。这些工具集成了图像拼接、自动搜索、边缘搜索以及多项测量功能，操作便捷高效。在BTB视觉检测应用领域，已具备替代行业领先的日本V公司的实力。

经验表明，深入BTB应用开发并形成标准化的检测方案，是让数百台设备顺利上线的关键。目前检测速度可达50ms/pcs，瑕疵最小检测长宽为0.05mm，尺寸检测精度达到0.005mm。这样的性能指标，在行业内已处于领先水平。
