卷积神经网络结构组成详解与图解全攻略

卷积神经网络（CNN）以卷积层作为核心组件，结合激活层、批归一化层、池化层、全连接层、损失层等模块，共同构成了现代深度学习模型的基础架构。所谓卷积操作，简单来说就是将输入图像与滤波矩阵进行内积运算——即对相同位置的元素相乘后求和。接下来，我们将从最基础的卷积层入手，逐一解析这些关键模块的工作原理与应用场景。

1. 卷积层

卷积操作存在多种变体，下表整理了最常见的几种形式及其核心特点：

卷积操作	解释	图解
标准卷积	通常采用3×3、5×5或7×7的卷积核在特征图上滑动计算。

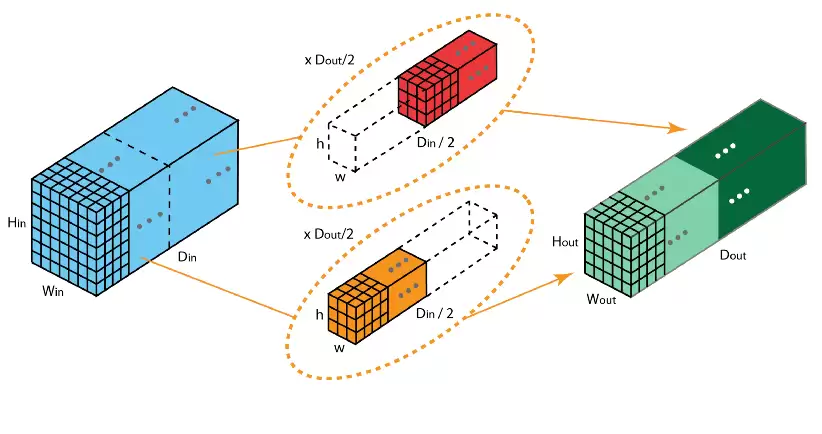

分组卷积	将输入特征图按通道均匀分成若干组，每组独立执行标准卷积，最后拼接输出。
空洞卷积	为扩大感受野，在卷积核元素之间插入空格来“膨胀”内核，膨胀率L表示内核元素间插入L-1个空格。L=1时即为标准卷积。

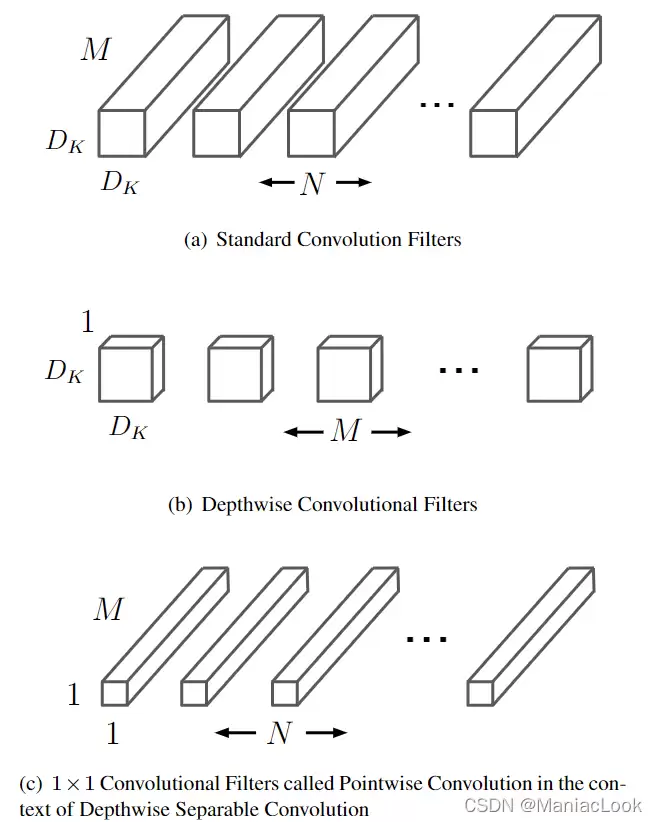

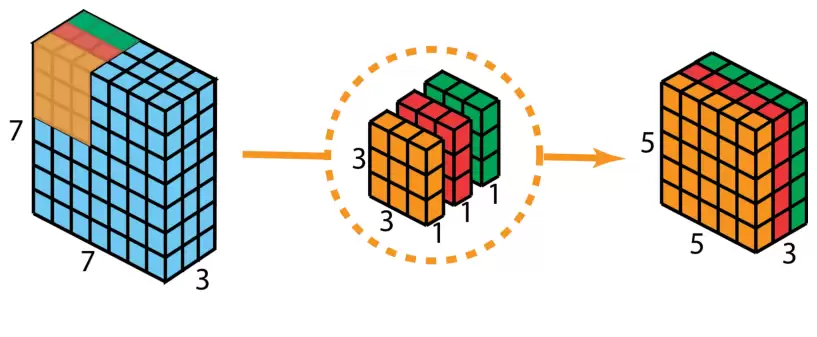

深度可分离卷积	分解为逐通道卷积与逐点卷积两个步骤，显著减少参数量。	（逐通道卷积，2D标准卷积） （逐点卷积，1×1卷积）
反卷积	属于上采样过程，将卷积核转换为稀疏矩阵后进行转置计算，实现特征图尺寸放大。

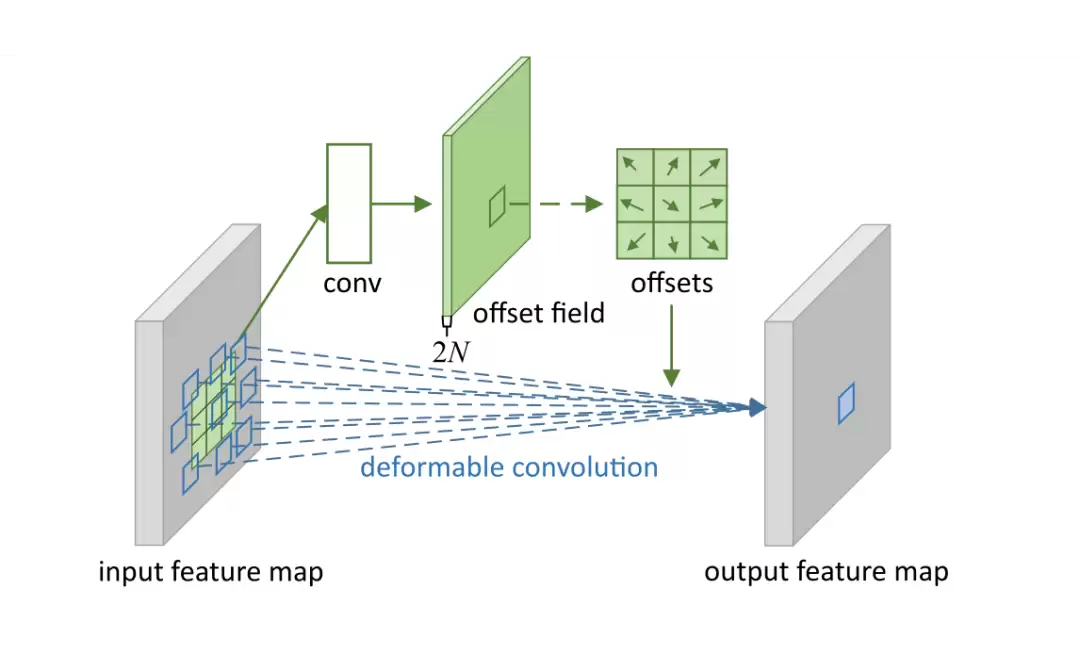

可变形卷积	在标准卷积的采样位置上增加可学习的偏移量offset，使卷积核在训练过程中能自适应地覆盖更大范围。

补充说明：

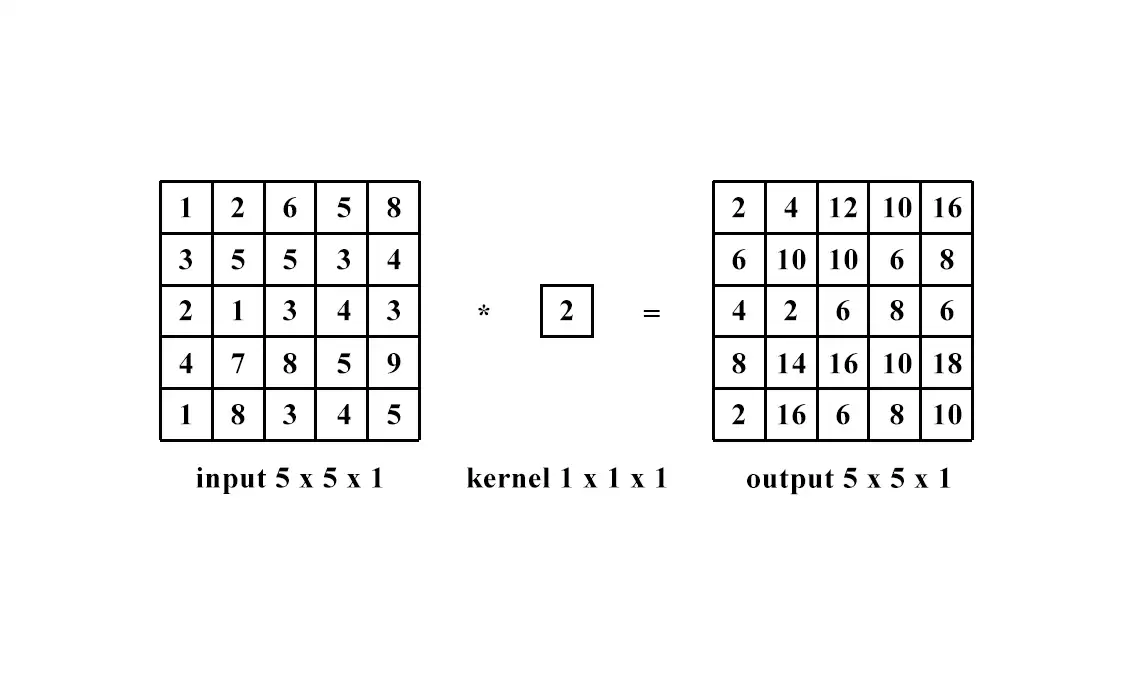

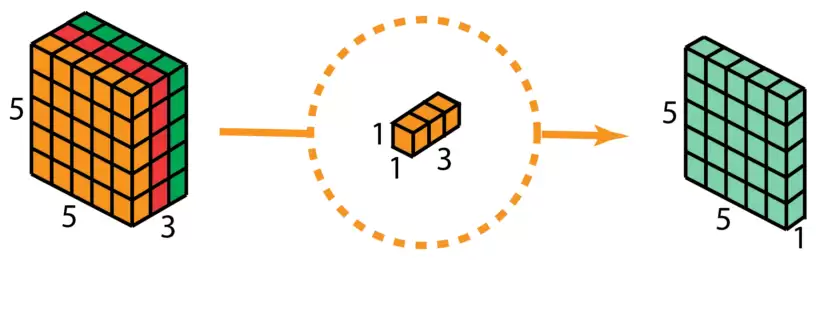

1×1卷积使用尺寸为1×1的卷积核进行操作，核心作用是实现特征图的升维与降维。当输入通道数为1时进行升维，输入通道数为n时进行降维。

降维：通道数量保持不变，但特征数值发生改变。

升维：输出通道数等于卷积核个数（即filters），运算本质相当于全连接层。

卷积计算在深度神经网络中通常占据巨大的计算量，因此压缩计算量成为优化网络性能的关键课题。常见的方法包括：

2. 激活层

激活层的作用是为网络引入非线性变换，从而显著提升模型的表达能力。通常情况下，每个卷积层后面都会紧跟一个激活层。常见的激活函数可划分为饱和型（sigmoid、tanh）与非饱和型（ReLU、Leaky ReLU、ELU、PReLU、RReLU）两大类。非饱和激活函数的主要优势在于能够缓解梯度消失问题，同时加快模型收敛速度。

常用函数：ReLU、Leaky ReLU、ELU等
ReLU函数曲线
Leaky ReLU函数曲线
ELU函数曲线

3. 批归一化层（BatchNorm）

批归一化层通过规范化手段，将每层神经元的输入值分布强制拉回到均值为0、方差为1的标准正态分布。这样做能够缩小图像之间的绝对差异，突出相对差异，从而加速训练过程。不过，批归一化不适用于对噪声敏感的image-to-image任务。常用实现函数为：nn.BatchNorm2d(num_features, eps, momentum, affine)。其中，num_features通常对应batch_size×height×width的特征数量；eps用于防止除零，默认1e-5；momentum控制均值和方差的估计稳定性系数；affine为True时，可学习系数矩阵gamma和beta。

4. 池化层（Pooling）

池化层一方面使特征图尺寸缩小，降低计算复杂度；另一方面通过多次压缩提取主要特征。该操作属于下采样过程。常见的有最大池化（Max Pooling）和平均池化（Average Pooling）。

使用场景：当需要综合特征图上所有信息进行决策时（例如图像分割中的全局平均池化），多采用平均池化；而在网络浅层，图像通常包含较多噪声，适合用最大池化去除无效信息（如图像分类、目标检测的初期阶段）。

补充说明：上采样层用于放大特征图，常见方法包括Resize、双线性插值等。常用实现函数有nn.functional.interpolate和nn.ConvTranspose2d。

5. 全连接层（FC层）

全连接层的作用是将前面提取到的特征进行加权求和，然后映射到样本标签空间（label）。其本质是一个线性变换，参数冗余度较高，且与输入尺寸紧密相关。常用实现为nn.Linear(in_features, out_features, bias)。全连接层可以通过1×1卷积结合全局平均池化进行替代。

补充说明：分类器可分为线性分类器与非线性分类器：

6. 损失层

损失函数用于衡量网络输出与真实目标值之间的差距，通过最小化损失来驱动网络训练。前向传播计算损失值，反向传播计算梯度。常用损失函数包括：

• 分类问题（离散标签）：nn.BCELoss、nn.CrossEntropyLoss等。
• 回归问题（连续值）：nn.L1Loss、nn.MSELoss、nn.SmoothL1Loss等。

7. Dropout层

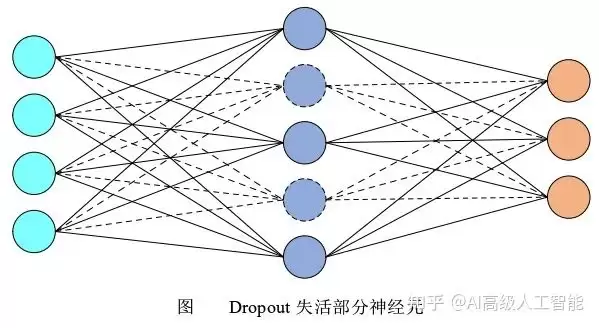

Dropout在训练过程中随机丢弃一部分神经元，从而有效防止过拟合，通常应用于全连接层。测试阶段所有神经元均被激活，不使用随机失活。常用函数：nn.Dropout。

8. 优化器

优化器的作用是更高效地搜索使损失函数最小化的网络参数。主要策略可分为以下三类：

常用优化器为Adam，调用方式：torch.optim.Adam。

补充说明：卷积神经网络正则化用于减轻过拟合，常见方法包括L1正则化（参数绝对值之和）和L2正则化（参数平方和，即weight_decay）。

9. 学习率

学习率是监督学习和深度学习中的关键超参数，直接决定目标函数能否收敛以及收敛速度。合适的学习率能让网络在合理时间内收敛到局部最小值。常用学习率调度器包括：torch.optim.lr_scheduler.ExponentialLR、ReduceLROnPlateau、CyclicLR等。

卷积神经网络的常见结构

除了上述基础模块，还有一些经典的高层结构设计极大推动了CNN的发展：

结构	介绍与特点	图示

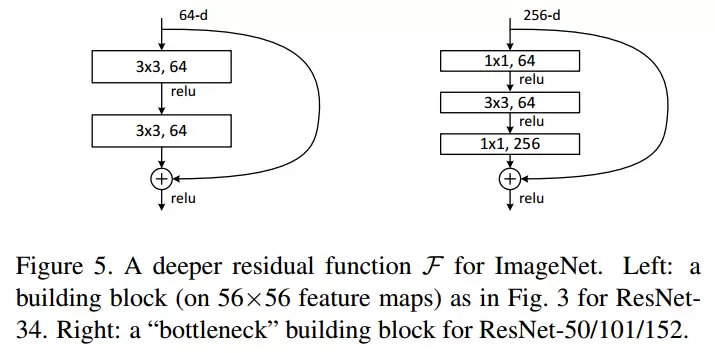

跳跃连接结构（代表：ResNet）	2015年何恺明团队提出，通过跳跃连接缓解梯度消失问题，从而构建更深的网络。扩展版本包括ResNeXt、DenseNet、WideResNet等。
并行结构（代表：Inception V1-V4）	2014年Google团队提出，同时兼顾网络深度与宽度。利用1×1卷积进行升降维，在多个尺度上并行卷积后再聚合，有效加速收敛。
轻量型结构（代表：MobileNetV1）	2017年Google团队提出，用深度可分离卷积替代传统卷积，大幅减少参数量，适合移动端部署。后续扩展包括MobileNetV2/V3、SqueezeNet、ShuffleNet等。

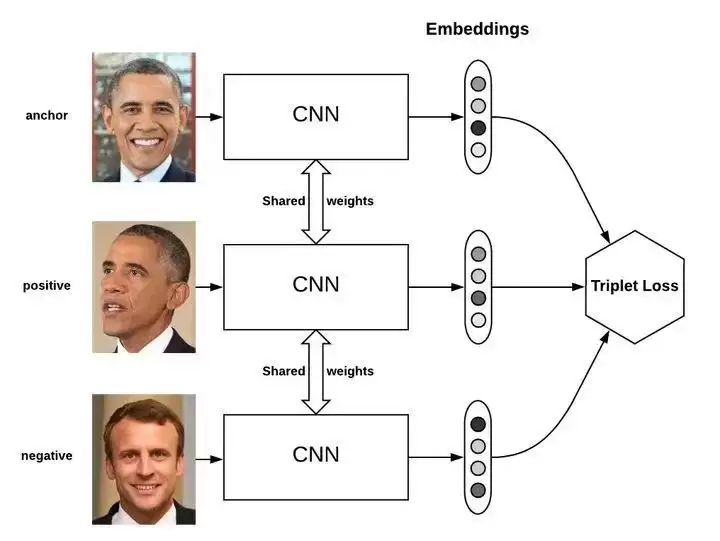

多分支结构（代表：TripletNet）	基于多个特征提取方法，通过比较距离学习有用变量。由三个共享参数的前馈网络组成，输入三个样本（一个正样本两个负样本或相反）。训练目标：同类距离小，异类距离大。常用于人脸识别等任务。

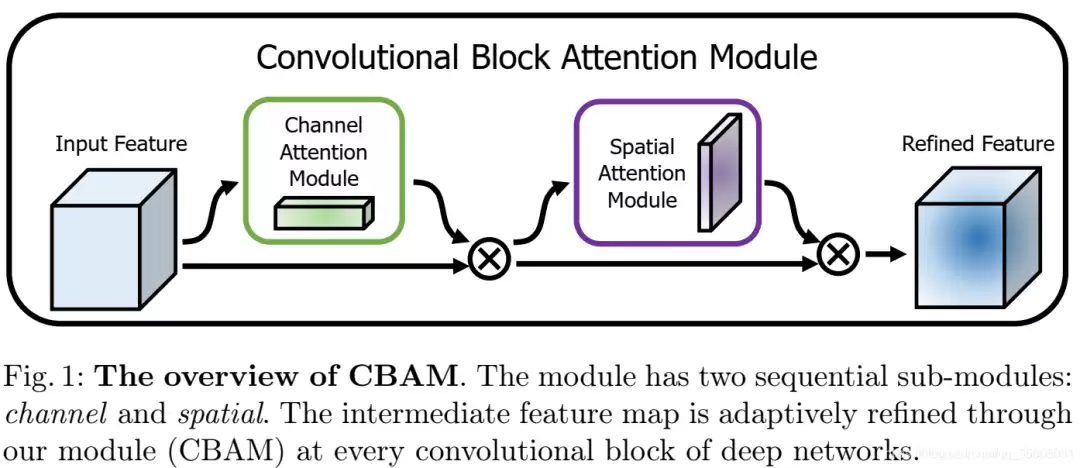

注意力结构（代表：ResNet+Attention）	注意力机制聚焦特定目标区域，利用有限计算资源提升信息处理效率。分为Soft-Attention和Hard-Attention，可作用于特征图、尺度空间、通道维度或历史特征上。
