基于深度学习的相机标定技术挑战与难点

本教程旨在系统性地介绍深度学习驱动的相机标定技术，涵盖从传统针孔相机到复杂跨传感器模型的标定方法、学习范式、评测基准及未来趋势。通过通俗易懂的语言和清晰的层次结构，帮助您快速掌握该领域核心知识，并附有实用小提示和常见问题解答。

一、相机模型及标定目标

相机模型描述了从三维世界坐标点到二维图像平面的投影过程。不同相机和传感器对应不同类型参数模型。本教程首先回顾标准针孔相机模型，然后介绍更复杂的模型，如广角/鱼眼相机、卷帘门模型、跨视角模型和相机-雷达联合模型。

注意：传统相机标定中部分标定目标具有隐式性和异质性，而神经网络学习的新标定目标能加速训练损失收敛并提高性能。更多细节可参考本综述补充材料第二部分。

本综述涵盖了目前市场主流的相机模型、标定目标及其拓展应用。

常见问题

• 问：什么是针孔相机模型？
  答：针孔相机模型是一种理想化成像模型，它假设光线通过微小孔径后投射到成像平面上，形成倒立实像。它由内参（焦距、主点坐标）和外参（旋转矩阵、平移向量）描述。
• 问：为什么需要复杂的畸变相机模型？
  答：实际相机（如广角/鱼眼）存在径向畸变、切向畸变或卷帘门效应，简单针孔模型无法准确描述这些变形，因此需要更复杂的参数模型来校正图像。

二、基于深度学习的相机标定范式及策略

传统标定方法（如OpenCV、Kalibr）在标准场景下有效，但对自然图像或未知相机模型标定仍具挑战。深度学习引入了全自动标定过程。本教程从学习范式和学习策略两方面进行分类总结。

学习范式

两种主流范式：

• 回归范式：使用卷积和全连接网络从输入中回归标定目标（如内参、外参、畸变系数），然后用于后续任务（畸变矫正、三维重建等）。代表工作：Deepfocal（内参标定）、PoseNet（外参标定）、Rong（广角相机标定）等。
• 重建范式：使用全卷积网络从初始输入学习像素级映射函数，将待标定域映射到标定域，实现无参数、一阶段标定。代表工作：MisCaliDet（针孔相机）、DR-GAN（广角相机）、DeepUnrollNet（卷帘门模型）等。

学习策略

目前超过90%的深度学习相机标定方法使用有监督学习。但鉴于标注成本高，研究者开始探索半监督、弱监督、无监督和自监督学习，利用几何先验降低对标签的依赖。强化学习也被用于动态标定问题。

小提示：该领域仍有大量学习策略尚未被开发，如主动学习、少样本学习、零样本学习，可进一步提高标定效率和鲁棒性，适用于医疗图像、军事侦察和自动驾驶等场景。

常见问题

• 问：回归范式和重建范式的主要区别是什么？
  答：回归范式直接输出数值参数（如焦距、外参），需后续处理；重建范式输出像素级映射流，无需参数提取，可联合下游任务学习，更灵活。
• 问：无监督学习在相机标定中如何实现？
  答：无监督方法利用几何一致性（如多视图重投影误差）作为损失函数，不需要真实参数标签，仅依赖图像之间的对应关系来优化网络。

三、具体研究进展及讨论

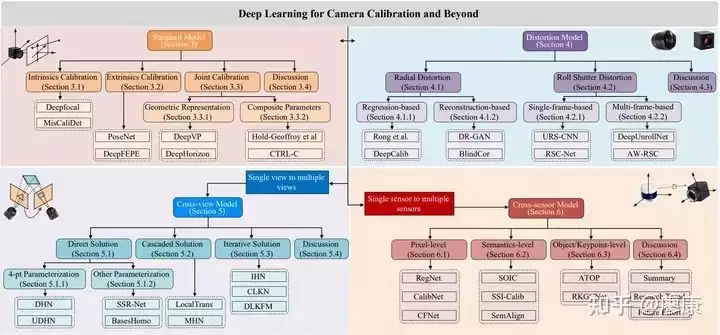

本教程的分类结构如下图所示，每个部分对应不同相机模型或拓展模型的研究进展。

• 第三章：标准针孔相机标定 — 按标定目标分为内参标定、外参标定、内外参联合标定。
• 第四章：畸变相机模型标定 — 按畸变类型分为径向畸变和卷帘门畸变。径向畸变按学习范式分类概述；卷帘门畸变按数据类型分析。
• 第五章：跨视角模型应用 — 按算法流程分为直接方案、级联方案和迭代方案。
• 第六章：跨传感器模型标定 — 特别是相机-雷达联合标定，按标定目标分为像素级、语义级和物体/关键点级标定。

有趣发现：虽然不同模型标定算法之间发展鲜有关联，但其研究趋势均从回归范式向重建范式拓展，新的标定目标也不谋而合。部分方案整合几何求解算法，提高了网络可解释性。

常见问题

• 问：径向畸变和卷帘门畸变有何不同？
  答：径向畸变是镜头引起的图像桶形或枕形变形（常见于广角镜头），卷帘门畸变是逐行曝光导致的运动物体扭曲（常见于CMOS传感器）。它们需要不同的校正模型。
• 问：跨视角模型标定用于什么场景？
  答：跨视角模型用于多个相机之间（如立体视觉系统）或同一相机在不同视角下的标定，常见于SLAM、VR/AR、无人机导航等场景。

四、评测基准

本教程整合了一个公开数据集，用于评估不同方法的泛化性能。图像和视频由不同相机在模拟环境和真实场景中拍摄，并提供了准确的标定结果、参数标签和视觉线索。特别地，对于畸变相机模型，使用约40种广角相机采集室内原始数据；车载系统采集街景视频序列，涵盖白天、黑夜及不同天气。

小提示：使用该基准数据集时，请确保数据版本一致，并参考官方评价指标（如重投影误差、角度误差等）进行公平比较。

常见问题

• 问：这个评测基准是否适用于所有相机模型？
  答：目前主要针对针孔、畸变（广角/鱼眼）、卷帘门等常见模型，对于特殊传感器（如全景相机、事件相机）可能需要自行补充数据。
• 问：如何获取该数据集？
  答：请访问本综述附带的GitHub仓库，仓库链接在原文中，会定期更新最新数据和代码。

五、未来研究展望

基于以上技术回顾和趋势洞察，目前深度学习方案仍有较大提升空间。以下为几个宏观方向：

序列标定的拓展

现有方法多聚焦单图像标定，忽略了时空相关性。学习时空相关性可为网络提供运动结构知识，契合传统标定思想。

标定目标的革新

传统标定目标与图像特征间存在隐式关系，难以学习。新颖的学习目标（如反射振幅系数图、矫正流、表面几何和法向流）能弥合图像特征与标定目标的差距。未来可设计更明确合理的目标。

预训练策略的探索

使用ImageNet预训练对特定标定任务（如广角相机）有负作用，原因在于数据差距和任务差距。探索面向相机标定的专用预训练策略是有价值的方向。

隐式、统一模型的构建

非参数化相机模型将每个像素与对应三维入射光线关联，克服了参数化模型的限制。结合神经辐射场（NeRF）可实现自标定，探索端到端流程。未来隐式统一模型可优化标定算法并集成到下游三维视觉任务中。

展望：该领域精心设计的几何先验、标定策略、学习表征等也可启发NeRF等领域的发展，进一步摆脱对相机参数和模型的依赖。

常见问题

• 问：为什么ImageNet预训练对相机标定有害？
  答：ImageNet包含自然场景分类任务，而相机标定需要几何敏感特征（如畸变边缘、角点），两者数据分布和任务目标差异大，导致预训练特征无法迁移甚至干扰。
• 问：隐式模型是否意味着不需要任何标定目标？
  答：隐式模型（如非参数化模型）仍然需要标定目标（如棋盘格或自然特征），但通过神经网络隐式学习映射，避免显式参数化建模，更灵活。

六、总结

本教程系统梳理了深度学习驱动的相机标定技术，从传统相机模型到新学习范式、具体方法回顾、公开评测基准及未来方向。我们提供了一种精细分类法，同时考虑相机模型和拓展应用。在每个类别中深入讨论了贡献、优势与局限性。希望本教程能为相关研究者和从业者提供重要参考，并推动该领域未来发展。
