感知触摸系统深度图像边缘提取与转储方案设计

我们先来探讨触觉图像的基本逻辑。触摸板所感知的数据，本质上源自视觉信息的转化。触觉图像可以被视为现实世界的一种“隐喻”——物理轮廓对应凸起轮廓，物体的颜色或材质对应触点的纹理密度，真实图像的比例对应触觉图像的缩放比例。关键在于，触觉图形必须抓住目标物体最显著、最本质的形态特征，同时尽量减少失真，才能让使用者通过触觉有效理解。

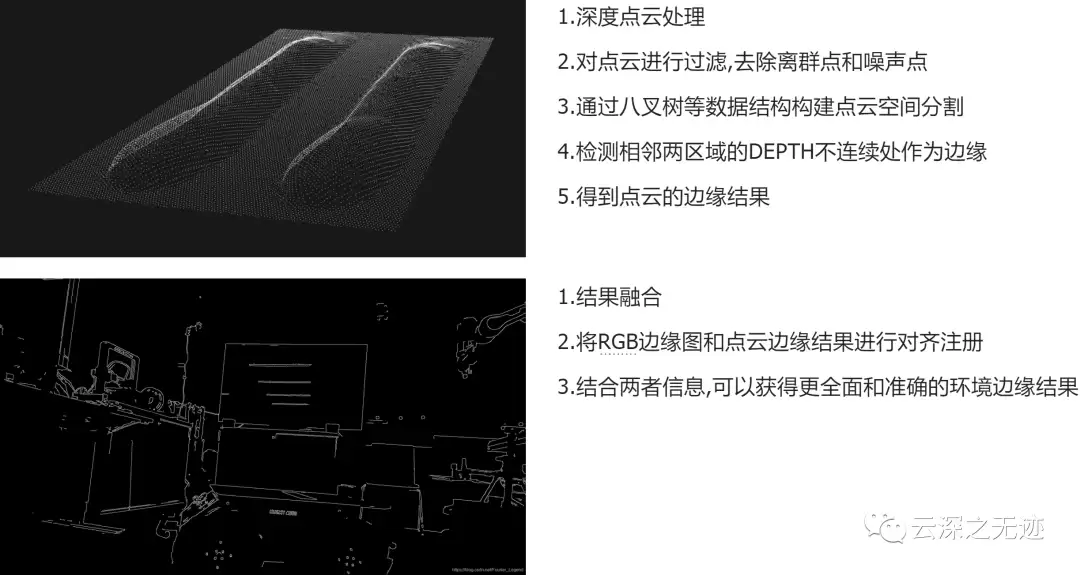

利用Open3D从深度图像中提取边缘信息，是一种常见的技术路径。关于深度图像边缘提取及其存储，之前有两篇文章专门讨论过。

以双目相机和深度相机的系统为例，从RGB图像与点云数据中提取距离信息及边缘，整体的处理流程大致如下：

在RGB图像处理方面，需要先对左右目图像进行立体校正和立体匹配，从而获得视差图。然后，根据双目系统的具体参数，从视差图中计算出每个像素对应的深度值。同时，在RGB图像上执行边缘检测，例如经典的Canny算子，最终得到RGB图像层面的边缘结果。

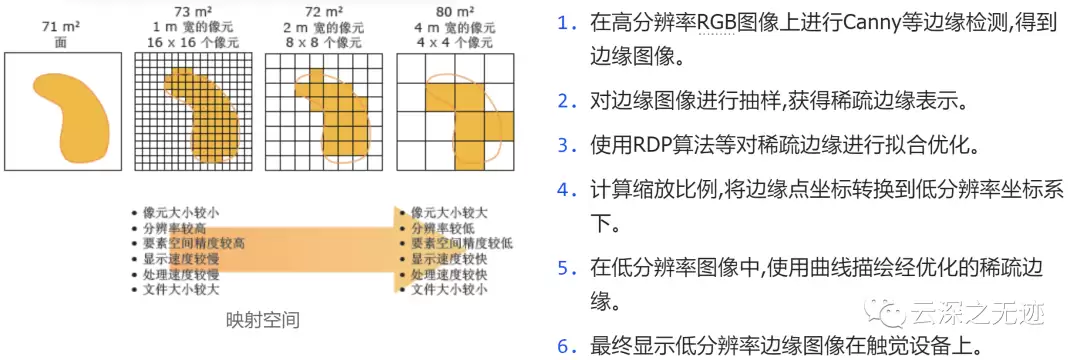

接下来，还需要将高分辨率图像中检测到的边缘信息，映射到低分辨率的触觉输出上。

触摸板的设计本身就是一个棘手的课题，涉及尺寸、材质、控制方式等多个维度的权衡。而且，不能仅从技术需求出发，还需从生理学的角度进行考量。

人眼的分辨率可以达到300ppi（每英寸像素数），而人体手指的触觉分辨率大约只有10ppi。这个巨大的分辨率差异带来的直接问题是，触觉点阵的物理尺寸必须做得足够大，才能承载有效信息。从信息接收的数据密度来看，手指触觉大约是10² bits/s，听觉是10⁴ bits/s，而视觉则能达到10⁶ bits/s。不过，大量实验和生活经验都表明，视觉受损人群的触觉和听觉能力往往优于健全人。原因在于人脑感觉皮层具有可塑性，盲人的触觉皮层和听觉皮层代谢活动会增强，使得他们的触觉和听觉更为敏锐。

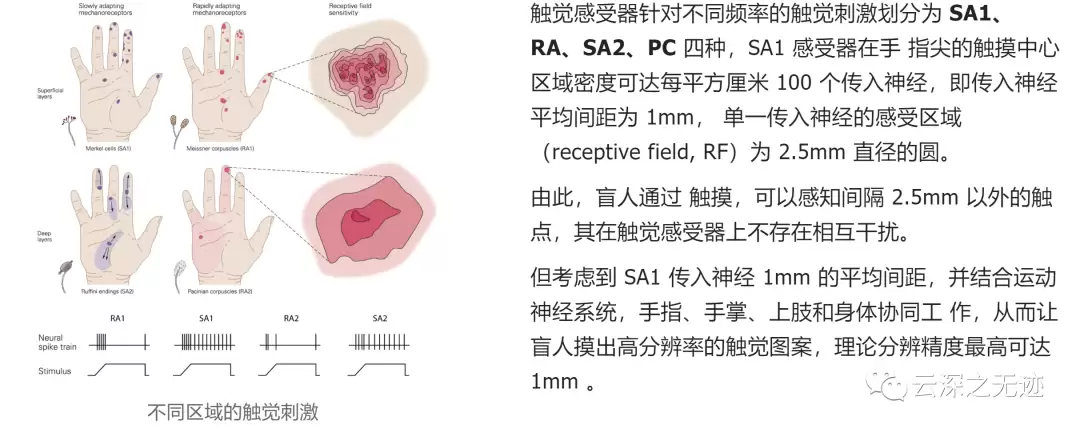

触压觉简单来说，就是皮肤受到机械刺激时产生的感觉，两者本质上非常相似。皮肤内分布着各种感觉的感受器，在鼻子、口唇和指尖分布密度最高。一般认为，皮肤能产生四种基本感觉：对皮肤做机械刺激产生的触觉和压觉，由温度刺激产生的冷觉和热觉，以及由伤害性刺激产生的痛觉。而且，不同感觉的感受区在皮肤表面是呈互相独立的点状分布的。

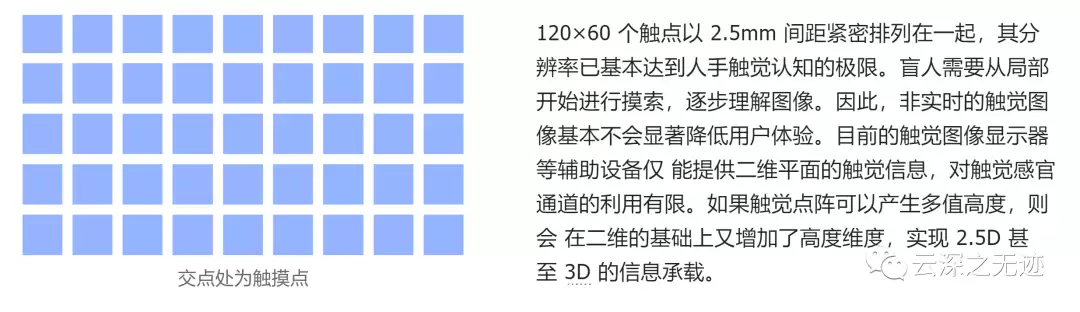

由于人手触觉分辨率的限制，尺寸过小的点阵能够承载的信息非常有限，实际应用场景极为受限。用户理解触觉图像的方式通常是从局部到整体，进程相对较慢，因此图像刷新时间稍微延长，对整体用户体验的影响其实并不大。

人的触觉认知天然适合三维触觉信息，因为整个手掌都拥有较高的触觉灵敏度，而且通过前臂的运动，手掌可以在三维空间的任意角度进行认知活动。这样一来，人脑会形成一种“手掌-前臂”的共同触觉认知模式，对三维空间信息的理解力也会更强。

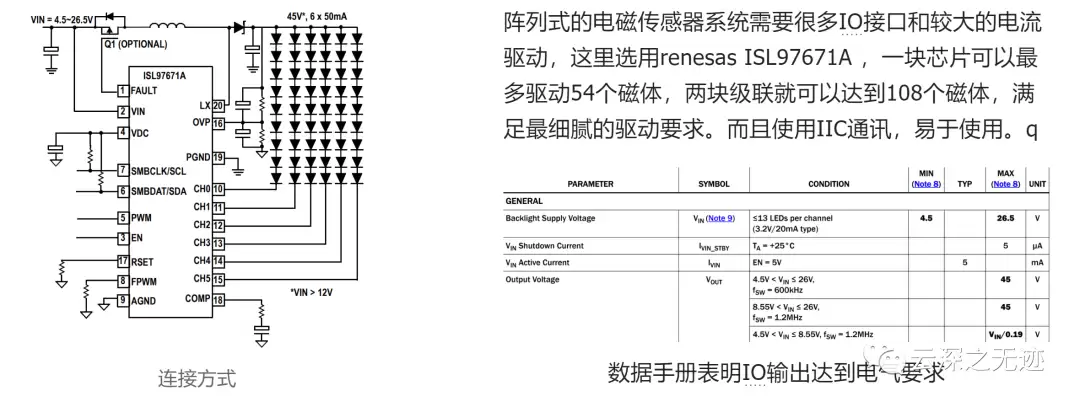

针对上述人体特性和感知需求，需要设计专门的传感器来满足响应速度、强度和控制精度等方面的要求。

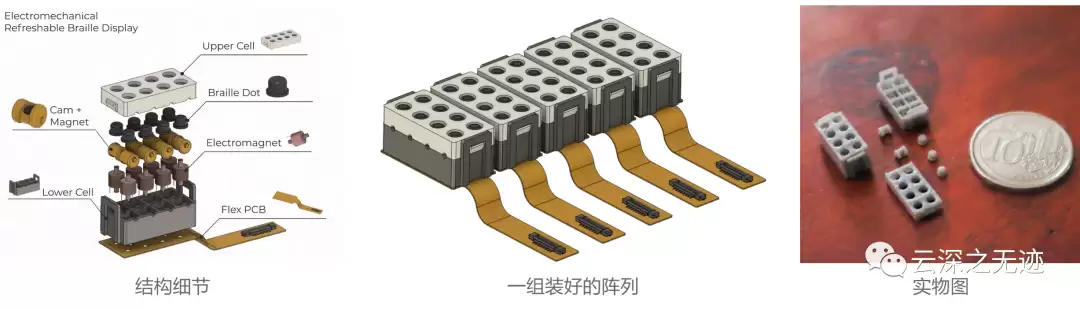

电磁具有极快的反应速度，因此基于电磁体的机电显示器是一个很合理的选择。其中的核心原理是凸轮执行器，它由偏心凸轮构成，凸轮内嵌有稀土磁体。通过改变磁极极性产生的电磁力，可以驱动凸轮旋转到两个稳定的位置。偏心凸轮的旋转会带动盲文点上升或下降，凸轮旋转角度略超过180°，然后依靠外壳壁（上单元）停止。一旦盲文销被抬起，手指施加在销上的压力是无法反向驱动凸轮的。这意味着，它不仅满足了触觉点突出所需的力，而且销被抬起后，电磁铁就无需继续供电，从而大幅降低了功耗。

如果凸起的高度还能根据物体的大小进行相应变化，无疑会进一步提升真实感。这正是2.5D感官接触所要实现的效果。

说到底，触觉图像始终是真实图像的一种隐喻：物理轮廓对应凸起轮廓，物体颜色和材质对应凸点纹理，真实图像比例对应触觉图像比例。触觉图形的设计，必须抓住被描述物体最显著的形态特征，并尽量减少失真地进行转换。
