大彩串口屏空气净化器行业的应用解决方案

空气净化器与大彩智能屏组态方案专业教程

本教程将系统讲解空气净化器的工作原理、整体结构，并重点介绍如何通过大彩智能屏实现高性价比、功能丰富的组态显示与控制方案。无论是产品开发者、硬件工程师还是智能家居爱好者，都能从中获得清晰、实用的指导。

一、产品概述

空气净化器是一种新型家用电器，其核心功能包括：

• 温度调节功能
• 自动烟雾检测
• 滤除尘埃颗粒
• 消除异味及有害气体
• 双重灭菌能力
• 释放负离子

空气净化器也被称为“空气清洁器”，是提升室内空气清洁度的有效产品。目前市场上主要以清除室内空气污染的家用和商用空气净化器为主流。

二、产品结构

一般来说，空气净化器主要由以下部件构成：

• 电机
• 电源模块
• 液晶显示屏
• 机箱外壳
• 风道设计
• 过滤网

常见的显示系统可展示的参数包括：风速、风量、频率、温湿度、时间、VOC空气质量等。

三、大彩智能屏解决方案

随着空气污染问题日益严峻，用户对空气质量的要求不断提高，大屏幕真彩显示屏方案应运而生，为用户带来更舒适的环境和更健康的生活。大彩科技凭借强大的供应链整合能力与优秀的自主创新研发能力，为空气净化行业提供了极具成本优势、功能强大的智能组态屏方案。目前，大彩串口屏在空气净化设备上的应用已非常成熟。

四、方案优势

方案优势：

• 高清全视角屏，外观简洁大气，提升产品档次
• 智能调节与控制，可设置空气警告阈值，操作便捷高效
• 实时显示空气质量各项指标，支持音频播放

五、方案实施

① 通讯连接

通过232/TTL串口通讯方式，与空气净化设备的主板实现数据交互。

② 安装定位

屏幕主板上设有四个定位孔用于固定，开孔时需开屏幕AA区域视窗，确保显示区域完全露出。

③ 组态开发

使用Visual TFT进行开发，提供丰富的组态控件，给客户充足的自由发挥空间。其中F型屏性价比高，并具备音频输出功能。

六、界面功能

空气净化器界面通常较为简洁，主要用到以下控件：

• 文本显示/数据变量显示控件：用于显示温湿度、二氧化氮值、时间日期等菜单信息。
• 按钮控件：直接在屏幕上操作，按下按钮发送指令到主板，实现页面切换，实时监控各项数据。
• RTC显示控件：实时显示时钟，或定时处理设备的启动与关闭时间。

七、大彩智能屏选型推荐

对于需要支持音频播放的应用以及对成本有控制要求的客户，推荐选用F型产品，性价比极高。

推荐型号：DC80480F050_3111_0C

• 采用32位独家定制型处理器，65K色，F型平台，5寸，800*480分辨率
• 支持实时时钟显示、音频输出功能
• 拥有大量组态控件和MINIC脚本，图片文本刷新速度快
• 性价比高，有效节省成本
• F型全系列最小尺寸2.8寸，最大尺寸10.4寸，可根据需求自由选择合适尺寸

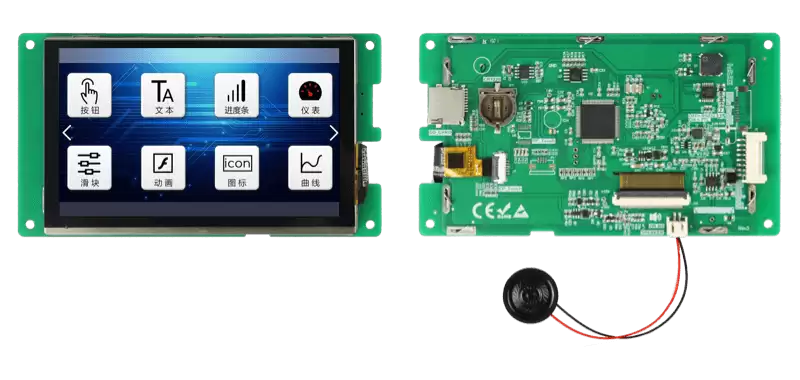

产品展示

（温馨提示：因平台限制无法上传视频，F型产品视频请移步大彩官网相关栏目进行观看，感谢您的关注。）

八、小提示

• 安装定位时，请确保AA区域视窗精确对齐，避免遮挡显示区域，影响视觉效果。
• 使用Visual TFT开发时，建议先参考官方例程，熟悉组态控件的绑定方式与通讯协议。
• 若需音频播放功能，请务必选择F型系列产品，并确认主板支持音频输出。

九、常见问题（FAQ）

问：串口通讯接线时需要注意什么？
答：请严格按照大彩屏与主板之间的TX、RX、GND对应连接，注意电平匹配（TTL或RS232），切勿反接，以免损坏芯片。

问：屏幕画面刷新缓慢怎么办？
答：检查通讯波特率是否设置过低，建议选择115200或更高；同时优化Visual TFT工程中的图片格式，使用压缩后的JPG或PNG可有效提升刷新速度。

问：音频播放没有声音是什么原因？
答：首先确认所选型号支持音频输出（如F系列）；其次检查音频功放电路及喇叭连接是否正常；最后在组态工程中正确配置音频控件并导入音频文件。

结语

通过本教程，您已全面了解空气净化器的基本结构以及大彩智能屏的成熟解决方案。从选型到实施，每一步都有明确的指引。希望这份指南能帮助您快速打造出功能完善、界面美观的空气净化设备产品。
