掌握AI全链路,中兴通讯从算力生产到终端应用全面布局
今年的WAIC大会上,SAIL之星再次授予超节点技术,获奖者依旧是中兴通讯。
在此次世界人工智能大会上,中兴通讯带来了自研版本——OEX超节点。
基于OEX与dOCS架构的国产高性能Matrix超节点方案,同步斩获本届大会SAIL奖,这也是中兴通讯连续第二年获此殊荣。
超节点这条技术路线,在英伟达通过GB200 NVL72验证后,已成为各大厂商竞相布局的方向。
经过英伟达的市场验证,中国正加速将其推向基础设施化与工程化落地。
同一展台上,还陈列着一部智能手机。
AI智能体手机努比亚Na viX Ultra,由中兴通讯努比亚全链路主导打造,在本届WAIC上首次公开亮相。
一个是机房内部的互联架构,一个是随身携带的移动终端,两者看似相隔甚远。
中兴通讯却将它们置于同一展台,AI基础设施、AI应用、AI智慧家庭、AI智能体手机四大展区紧密相邻。
机架内的超节点、机房的供电系统、用户手中的手机,其实都在讲述同一件事——
如何将算力从生产端高效输送至用户可触及的终端。
AI全链路,尽在一个展区
中兴通讯在本次WAIC上精心打造了四个展区,分别命名为AI基础设施、AI应用、AI智慧家庭、AI智能体手机。
AI基础设施展区中,OEX超节点是核心亮点。
同一展区还展示了中兴通讯的AIDC算电协同方案与算力网络架构。
这两套方案,主要负责将算力从机架中稳定高效地输送出去。

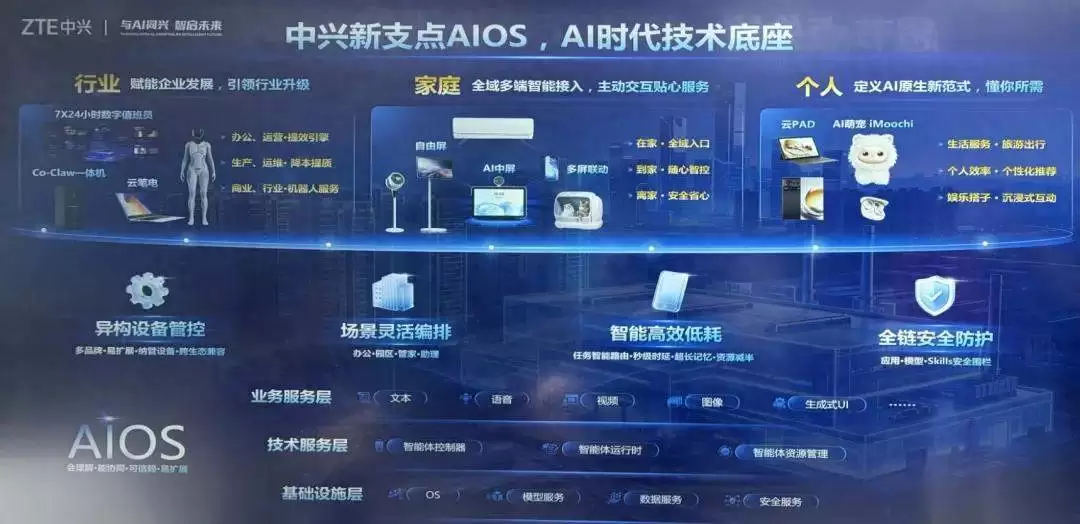

AI应用展区中,中兴通讯展出了「新支点AIOS」,该系统覆盖行业场景、家端产品、个人终端三大方向。
其定位是构建端-边-云协同的智能生态体系,中兴通讯希望借此推动AI从单点能力向系统能力升级。

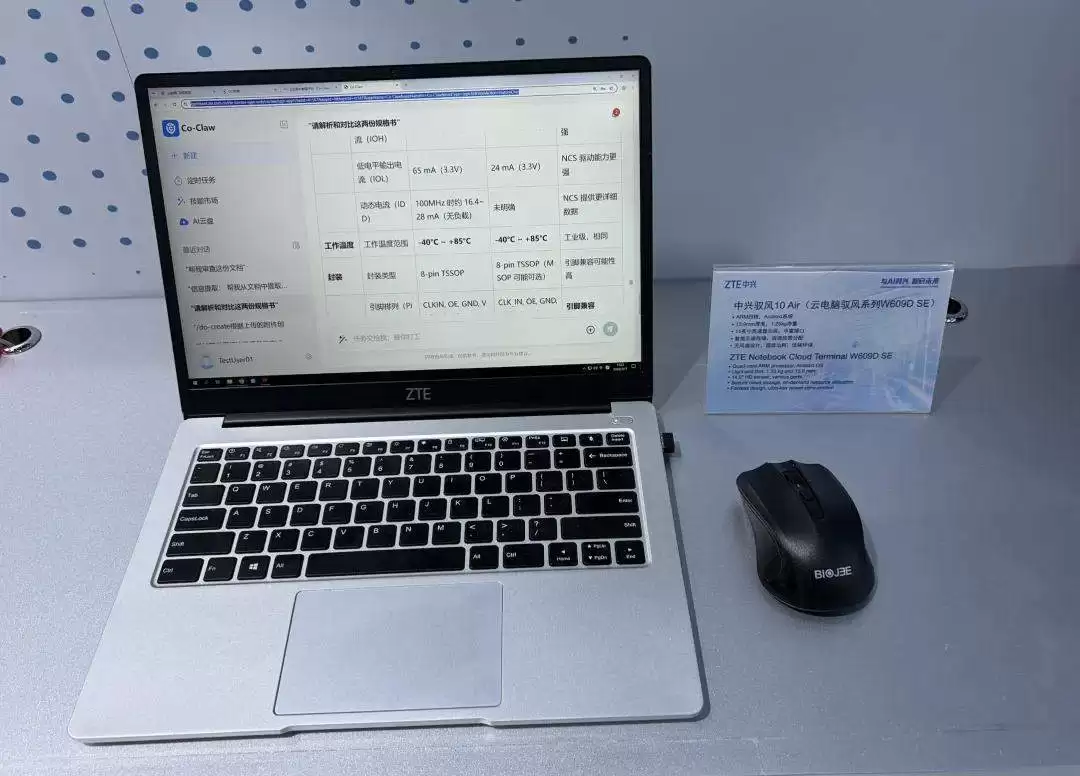

同一展区还展示了企业级智能体平台Co-Claw。
在中兴通讯内部,这一平台用于打造「AI驱动型组织」,聚焦办公、研发、运营等场景;对外,其AI能力可复制至工业、轨道交通、矿山、冶金、电力等垂直行业。
同时,中兴通讯还展示了其AI健康医疗方案,并公布了具体数据——体检报告生成效率提升超过10倍,一份HTA(卫生技术评估)报告可在1至5分钟内完成,心血管辅诊在万例临床验证中准确率达到96%。

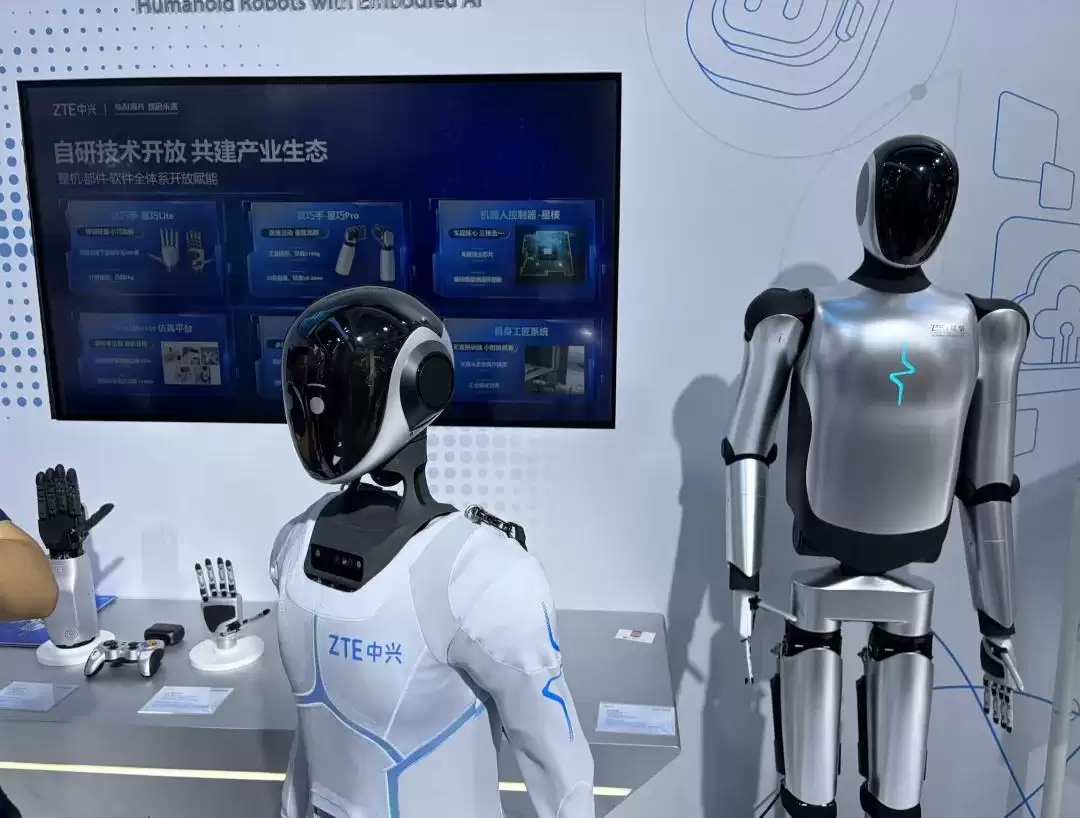

该展区还包含三款人形机器人组成的具身智能矩阵。
体重30公斤级的轻量仿生机器人——中兴星仔,主要面向商业服务场景;负载30公斤以上的双足重载机器人中兴星擎、轮式重载机器人中兴星旺,则聚焦工业制造场景。
这些机器人搭载自研星巧系列灵巧手,作业精度可达0.2毫米以内,负载能力超过15公斤,控制器采用星核车规级主芯片。

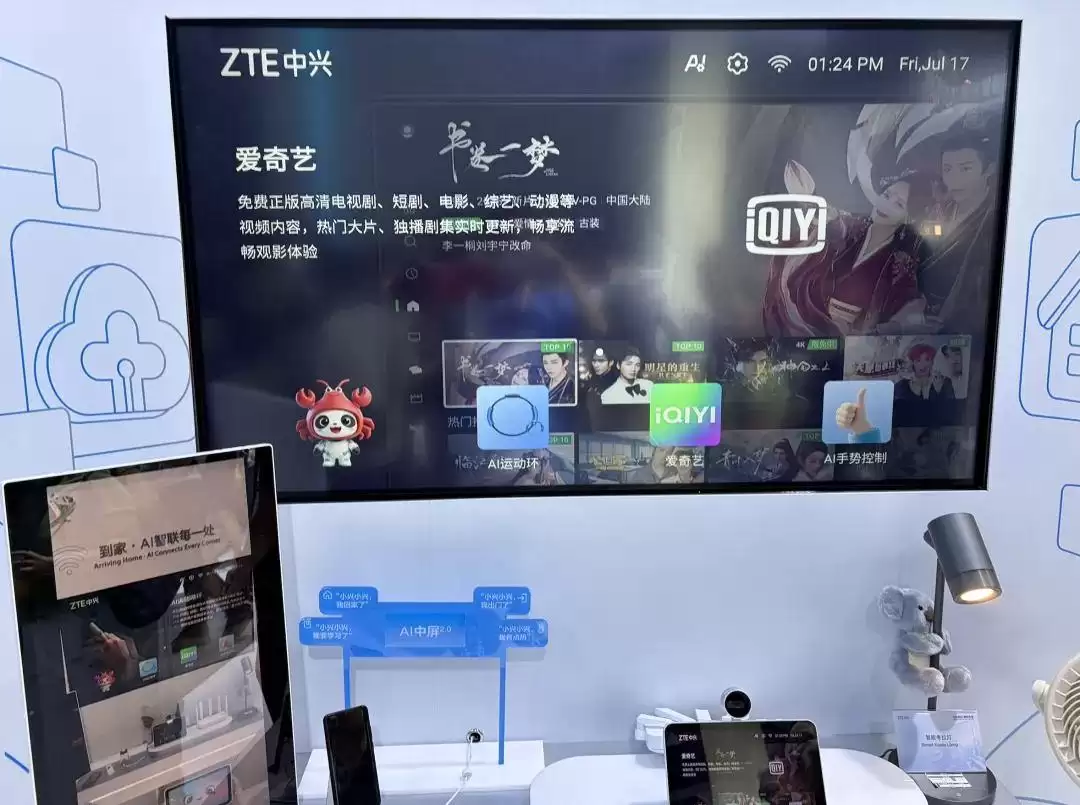

AI智慧家庭展区,展示了家庭终端产品矩阵,该矩阵已连续五年位居全球市场份额第一,年发货量超过1亿台,AI中屏产品累计发货量也突破300万台。
AI智能体手机展区,则呈现了本次大会的重磅产品之一——全球首款AI智能体手机努比亚Na viX Ultra。
这款量产旗舰产品由中兴通讯努比亚全链路主导打造,核心卖点是「一句话,就能让AI跨应用完成复杂任务」,用中兴通讯自己的话来说,就是「一句话,努比亚都包了」。
就在今天,中兴通讯还举办了一场「全栈智算生态论坛」,论坛上,AI基础设施展区中展出的「中兴OEX超节点」正式对外发布。
一组超节点,就是一个AI工厂
中兴通讯是业界首家提出正交架构超节点设计理念的公司。

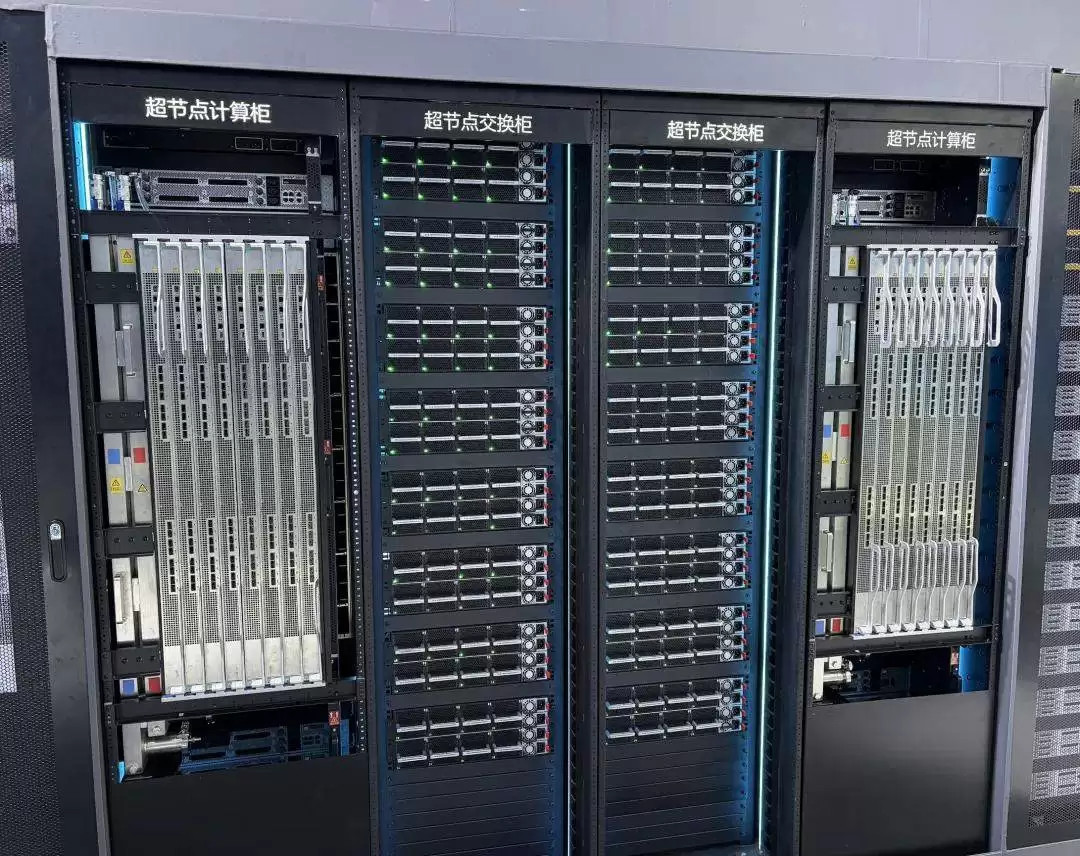

此次推出的产品名为OEX正交架构超节点。
该超节点单机柜可容纳128个GPU,集成度位居行业首位,向上可扩展至1.6万卡规模。
实现如此规模,得益于架构层面的硬核创新。
传统机柜内部动辄数千根线缆,通信损耗大且维护复杂。
OEX的解决方案,是将计算托盘与交换托盘垂直交叉连接,这也是「正交」名称的由来。
整套设计因此实现了0线缆、无背板,机内GPU间的信号路径大幅缩短,信号损耗更低、时延更小,互联成本也显著下降。
线缆和背板解决了硬件层面的问题,而芯片间的协同则是另一大挑战。

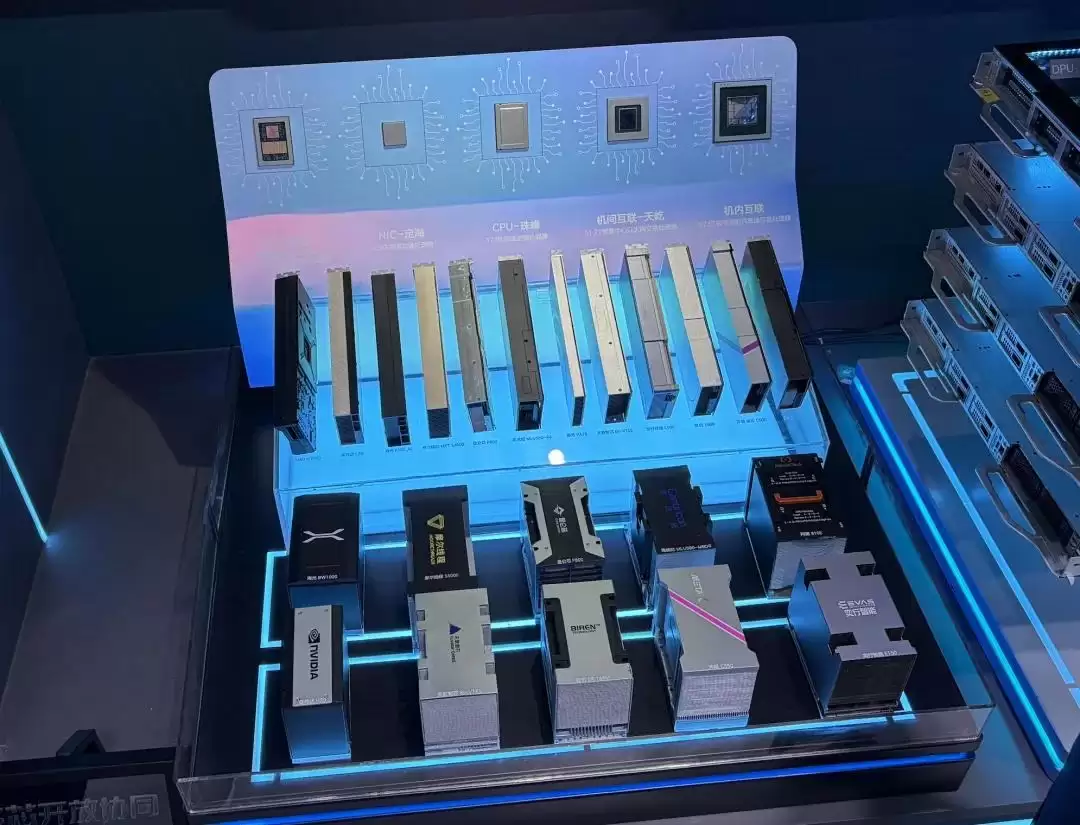

中兴通讯的协同思路,是依托CPU、机内机间互联、网卡、DPU这五类芯片的协同感知技术,与主流GPU厂商深度合作,按需精准匹配最优方案。
这样一来,OEX超节点内的组件可相互解耦,按需灵活更换、择优组合,避免被单一芯片厂商锁定。
此外,中兴通讯还自研了机内互联交换芯片,同时兼容工信部主导的CLink协议和博通的SUE协议,为不同阵营的GPU都预留了接入通道。
架构与协同问题解决后,还需应对落地速度与运维效率的挑战。
为此,中兴通讯采用了前置式开发模式——在GPU芯片发布前,就联合芯片厂商进行仿真、架构预适配以及算法前置优化。
等到芯片正式量产时,配套的整机方案已提前完成验证。
不仅如此,中兴通讯还统一定义了机柜形态、接口规范、互联协议,形成了一套可复制的工程范式,产品落地周期由此从一年以上压缩至半年以内。
围绕这套范式,中兴通讯为GPU厂商提供了即插即用的「算力集装箱」,厂商只需将芯片装入即可投入使用,无需再自行设计机柜与互联方案。
模块化设计还带来了另一个优势——机柜的安装时间从原来的天级缩短至分钟级。
在规模上,这套架构并未止步于单机柜。
在单机柜基础上,中兴通讯通过电交换+光互联的方式实现灵活扩展,构建出规模最高可达16384个GPU的集群超节点。
这一整套方案,并非中兴通讯闭门造车。
中兴通讯联合了曦智科技、壁仞科技、沐曦股份、燧原科技、天数智芯等芯片厂商,在OEX的基础上叠加了dOCS(分布式光交换)架构。
这种架构能够根据算力任务动态调整节点间的连接拓扑,无需固定单一线路。
它帮助中兴通讯与这些厂商实现了更好的兼容性,从而扩展出Matrix超节点。
这套联合方案,荣获今年WAIC的SAIL奖,这也是中兴通讯连续第二年获得该奖项。
供电和散热,谁来解决?
除了OEX超节点,中兴通讯还针对大模型与高密智算时代,打造了算电协同、源网荷储一体化的AIDC整体解决方案。
其中,800V高压直流方案将于今年9月正式商用。
这套方案主要解决两大难题:供电损耗与散热压力。
这两个问题,都源于同一个诱因——智能算力需求增长导致机柜功率密度急剧攀升。
供电损耗的症结在于传统供电链路。
传统数据中心采用多级交流直流转换链路,从市电到UPS再到服务器电源,整个转换过程的供电效率约为94%。
机柜密度越高,损耗越严重。
以一个10兆瓦级的数据中心为例,传统供电模式下,仅电力损耗每年就需增加数百万元运营成本。
功率密度的提升还会带来另一重麻烦。
在相同电压下,功率增大必然伴随电流增大,导致铜排和电缆截面需加粗,施工难度、占地面积、铜材成本也随之上升。
中兴通讯的思路顺理成章:既然功率=电流×电压,那么不想让电流过大,就需要提高电压。

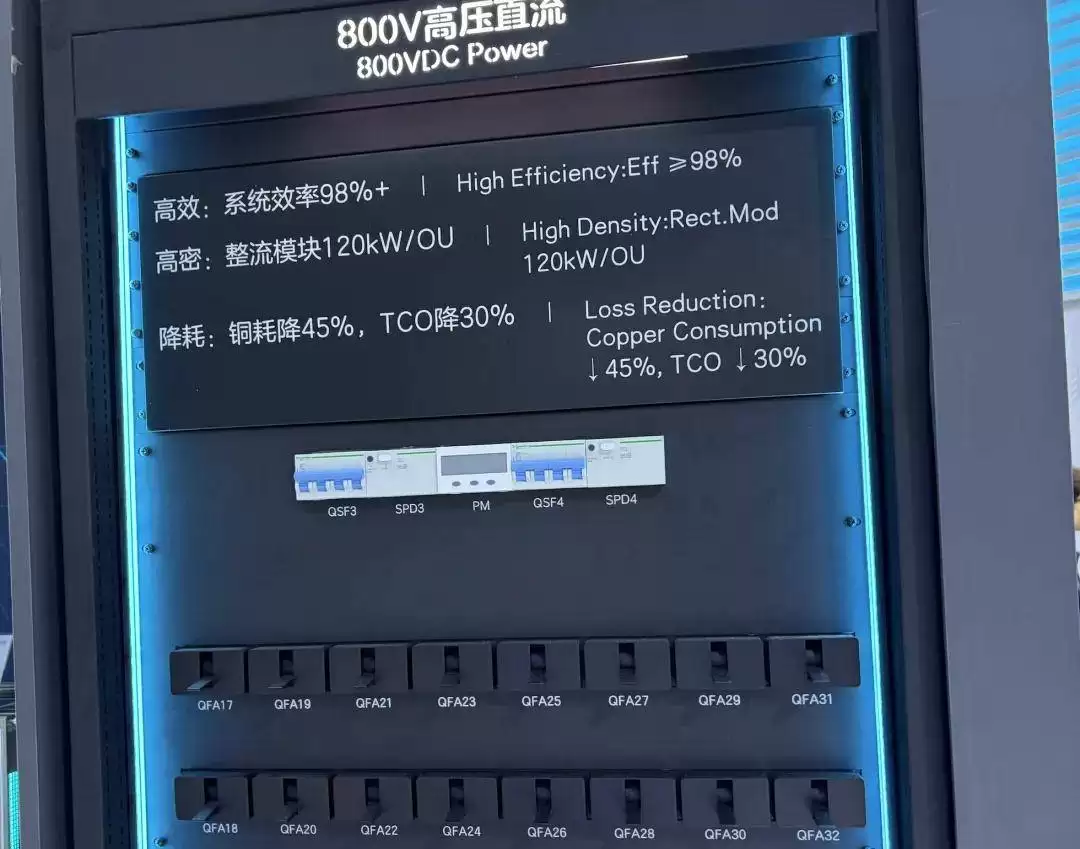

于是,中兴通讯的800V HVDC方案应运而生。
这套方案可将电流降低50%至80%,从而让线路更细,节省机房空间与建设投入。
同时,电流减小也降低了热损耗,电缆铜耗减少50%至60%,端到端供电效率从94%提升至98%。
该系统单套容量最高可达2兆瓦,支持单柜功耗超过200千瓦的智能计算柜,传统供电方案在此功率级别下基本无法支撑。
另一边的散热压力,则卡在风冷的物理极限上。
训练集群的功率密度越来越高,风冷已难以高效带走热量,机柜的物理部署与管理也变得更加复杂。
中兴通讯通过智算微模块和液冷方案解决了这一问题。
智算微模块将本地监控、风扇墙、封闭通道、CDU液冷分配单元、800V HVDC、智能母线融合为一体,可支持单机柜250千瓦以上的部署,电能使用效率PUE低至1.15。
除了更精密的调度,硬件本身也需要创新。
中兴通讯的冷板式液冷方案,单柜制冷量可从1500kW扩展至2400kW,采用1+1冗余配置,支持在线不中断更换冷却液。
此外,系统内置了一套AI驱动的DCIM平台,可根据负载变化动态调整供电与散热关系,实现预测性优化,避免问题发生后再补救。
除了供电和散热,实际项目中还常面临第三个变量——交付周期。
传统模式下,算力、电力、热力、管理这几个系统往往分头规划、各自建设,等到现场集成调试时才发现彼此不兼容,返工频繁,工期也随之延长。
中兴通讯的做法是,在方案设计之初就将算力(Bit)、电力(Watt)、热力(Heat)、管理(Management)四个维度深度耦合,形成「4T协同」。
配合90%的工厂预制模块化生产,配电、算力、制冷等单元在工厂内预先装配完成,运到现场只需拼装,无需从头施工。
一个20MW规模的智算园区,整体交付周期因此可压缩至4.5个月。
从Bit到Token
OEX超节点负责将算力集中并互联,AIDC负责解决电力与散热问题,这两套方案共同完成了算力的生产环节。
算力生产出来后,还需一路输送至手机、机器人等应用终端,才能真正发挥价值。
中兴通讯将这条从底层算力到终端应用的完整链条,命名为「从Bit到Token」。
Bit是算力与存储的最小单位,Token是大模型生成内容的最小单位。中间过程中,机架里每一次运算节省的电量、缩短的时延,最终都会体现在用户与AI对话时看到的每一个字。
中兴通讯以通信设备起家。
通信网络的核心,是解决海量数据高效、可靠地从一点传输到另一点的问题。
OEX超节点的机内高速互联、多协议兼容,本质上就是这套能力在机柜内部的复用。
800V HVDC的电力传输设计,也是通信行业积累的大规模网络调度经验,被迁移到了电力输送领域。
这两套方案,构成了中兴通讯「连接加算力」的双轮驱动。
通过高速无损互联将数十甚至上百个GPU芯片整合成一个超节点,英伟达曾用GB200 NVL72率先探索。
如今,超节点已成为新一代AI算力架构的核心突破方向。
此刻,中兴通讯正联合芯片厂商,将超节点从概念转化为量产产品。
