Renesas GUI挑战：变电站巡检机器人控制系统开发
智能巡检机器人结合物联网、AI、RTK定位与图像分析技术，替代人工巡检变电站。系统以RA6为主控，RTT-HMI-Board实现边缘计算，通过4G WiFi6双模通信，支持红外探测、火灾预警及远程监控，GUI界面采用LVGL开发并设权限控制，提升巡检可靠性与实时性。
本智能巡检机器人项目深度融合了物联网、人工智能、RTK高精度定位与实时图像分析技术，致力于取代传统人工巡检模式，实现变电站等复杂场景下的自动化、全天候无人监控。本文将系统解析该项目的研发背景、核心目标、系统架构及GUI界面设计，助您快速掌握这套解决方案的关键技术与实现逻辑。
一、项目研发背景
随着21世纪互联网与AI智能时代的快速发展，采用智能机器人替代安保人员执行重复性高且不可或缺的巡检任务，已成为行业发展的必然趋势。以下三大现实问题直接推动了本项目的落地实施：
- 人工巡检的固有局限：变电站多位于野外环境，道路错综复杂，矮灌木、花坛与雕塑易形成监控死角。传统人工巡检常出现漏检、误判，尤其在夜间作业时，人员疲劳困倦，极易因人为疏忽而遗漏关键例行检查项目。
- 设备巡检的视觉盲区：电力设备异常（如局部发热、温度异常）或火灾初期隐患，人眼难以直接察觉，对火情的敏感度也相对不足。
- 机器人巡检的核心优势：机器人具备不易疲劳、不易疏忽、不易出错的显著特性。可预先设定巡检时间、巡检路线与报警策略，实现按时巡检、路径全覆盖，并对死角区域加强扫描。结合传感器物联网与人工智能AI技术，通过图像分析实时捕捉异常状况。
核心提示：人工巡检存在的“三易”问题（易漏、易错、易疲劳）正是机器人巡检方案着力攻克的关键痛点。在制定巡检策略时，建议将夜间时段和复杂地形区域设为高频次巡检重点。
二、项目目标
本智能巡检机器人系统围绕以下四大核心目标进行构建：
- 目标1：红外探测与火灾预警。机器人集成红外探测功能，可精准感知人眼无法识别的高温区域，在火灾萌芽阶段提前发出预警。同时，通过4G网络和WiFi6技术双模实时传输数据至本地端或远端，PC端及智能移动设备均可实时监控并操控机器人运行。
- 目标2：长距离、全方位巡检与远程监控。机器人可自动完成拍照、录像，并借助远程监控系统实现智能预警（后期可扩展温湿度、烟雾、噪音监测报警、视频图像分析、危险模式识别等功能）。系统提供可移动的动态视频采集能力，支持预置位与巡航线设定，并可与其他视频监控系统进行集中管理控制，设计完全符合国家规范要求。
- 目标3：标准化协议与可靠性设计。控制协议、视频编解码、接口协议、视频文件格式及传输协议均遵循国家标准。从元器件选型到实施方案，均充分考虑了系统的整体可靠性。
- 目标4：主控与AI边缘计算。项目采用RA6系列为主控，接收RTK定位信息。以RTT-HMI-Board作为机器人人机交互控制中枢。无论网络是否连通，均可实现实时图像分析与人脸识别算法。终端侧人工智能的核心优势在于即时响应、隐私保护增强以及运行可靠性提升。
常见问题1：为何选择4G+WiFi6双模方案？
答：WiFi6在局域网或园区内可提供高带宽、低延迟的视频传输体验；4G则作为广域备份链路，确保机器人在偏远区域或无WiFi覆盖时仍能稳定回传数据。双模设计显著提升了通信的容错能力与场景适应性。
三、系统架构

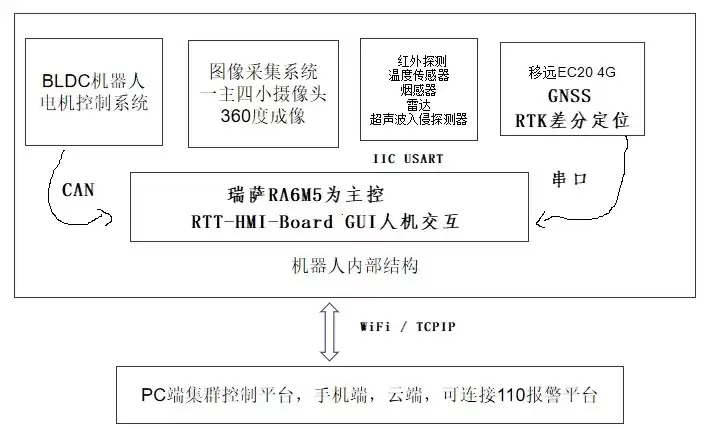

下图为智能巡检机器人的整体系统架构图，清晰展示了从感知层（传感器、摄像头、红外）到网络传输层（4G/WiFi6），再到边缘计算单元（RA6、RTT-HMI-Board）及上层管理平台的数据流向与交互关系。
核心提示：架构图中的“边缘计算”模块（RA6 + RTK）至关重要。它使机器人即使与云端断开连接，也能独立完成图像分析与本地报警，极大增强了巡检的实时性与系统可靠性。
四、GUI界面

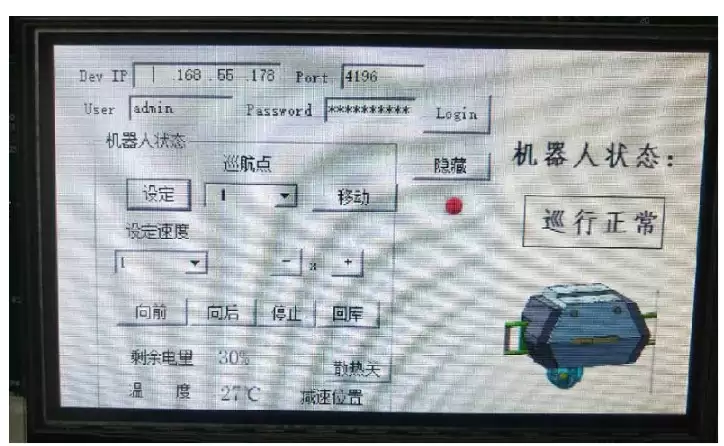

下图展示了机器人控制系统的GUI界面，用户可通过WiFi或局域网（IP握手）与机器人建立连接，使用用户名登录并进行权限控制。设定完成后，机器人即可按预定计划自动开始巡检。
- 开发环境：RT-Thread Studio + LVGL + e2 studio + fsp_v4_4_0
- 主要LVGL组件：Label（标签）、Button（按键）、Image（图片）、Image Button（图片按钮）、Keyboard（键盘）、Calendar（日历表）、Chart（数据表）等。
常见问题2：GUI界面中的权限控制具体有何作用？
答：通过用户名登录并设定权限，可有效防止非授权人员修改巡检路线、运行参数或控制指令。例如，管理员可设定机器人夜间巡更的频率，而普通操作员仅能查看历史记录与实时画面。这充分符合电力行业对操作安全性的严格要求。
综上所述，本智能巡检机器人项目从实际业务痛点出发，通过硬件选型（RA6主控、RTK定位、红外传感器）、通信双模（4G+WiFi6）以及AI边缘计算（RTT-HMI-Board），构建了一套可靠、标准化且可扩展的自动化巡检解决方案。无论在有网络环境下的远程监控，还是无网络环境下的本地智能分析场景中，系统均能稳定运行，有效降低人力成本并显著提升巡检质量。
