一文读懂C语言函数栈帧结构与调用过程

栈，作为程序运行时内存中专门用于管理函数调用的区域，其核心规则是“先进后出”（LIFO），类似于叠盘子：后放上去的总是最先被取走。

当进程启动时，操作系统会分配一段连续的内存空间作为栈，以支撑函数调用。CPU通过两个关键的指针寄存器来管理该空间：

• esp（Extended Stack Pointer，扩展栈指针）：栈顶指针，始终指向栈的最顶部，即最新压入的数据。
• ebp（Extended Base Pointer，扩展基址指针）：栈基指针，用于固定当前函数栈帧的起始位置，便于访问栈帧内的元素。

栈的生长方向是从高地址向低地址。每次压入数据（push），esp的值会减小；弹出数据（pop），esp的值会增大。

每个函数被调用时，都需要在栈上创建一块独立的内存区域，这便是栈帧的核心概念。

在VS2013调试环境下，打开“调用堆栈”窗口，你会看到除了main()函数外，还有--tmainCRTStartup()和mainStartup()两个函数在main()之前被调用。整个调用链的示意图如下：

因此，实际的栈帧关系如下图所示：

二、函数栈帧的定义与核心作用

函数栈帧，简单来说，就是每次函数调用时，系统在栈上为其分配的一个独立内存区域。每个函数调用都有自己对应的栈帧，当函数执行完毕后，该栈帧会被立即销毁。

一个栈帧具体承担哪些任务？主要包括：

1. 存储函数的参数；
2. 保存返回地址（函数执行完后回到调用者的位置）；
3. 存储函数的局部变量；
4. 保存调用者的栈基指针（ebp），以便函数返回时恢复调用者的栈帧；
5. 提供临时数据的存储空间（例如表达式计算的中间结果）。

三、函数栈帧的结构：深入剖析栈帧布局

一个典型的栈帧，从高地址到低地址，布局大致如下：

• 参数区：调用者将参数压入栈，这些参数位于被调函数栈帧的“上方”（高地址侧）。
• 返回地址：执行call指令时，CPU会自动将下一条指令的地址（函数返回后要执行的位置）压入栈。
• 旧ebp：被调函数首先把调用者的ebp压栈（push ebp），然后将当前esp的值赋给ebp（mov ebp, esp），以此建立自己的栈帧基地址。
• 局部变量区：通过调整esp（如sub esp, N）在栈上开辟空间，用于存放局部变量。
• 内存对齐：为了提高CPU访问效率，栈帧大小通常按4字节或8字节对齐，因此可能会存在填充空间。

四、函数调用全过程：栈帧的创建与销毁

在VS2013编译器（x86架构）下，函数栈帧的实现细节与GCC略有差异，主要体现在栈帧布局、安全检查（如栈保护）和寄存器使用上。下面基于一段示例代码，结合VS2013的编译特性，逐步解析栈帧的创建与销毁过程。

4.1 VS2013的特殊栈帧特性

1. 栈保护机制：默认启用/GS编译选项（栈缓冲区安全检查），会在局部变量与返回地址之间插入一个“安全cookie”（随机值），以防止缓冲区溢出攻击。
2. 参数传递：仍遵循__cdecl调用约定（默认），参数从右向左压栈，由调用者负责清理参数。
3. 寄存器使用：除了ebp（帧指针）和esp（栈顶指针），还会用到ecx、edx等寄存器辅助操作。
4. 调试信息：会插入额外的调试相关指令（如push esi、push edi保存寄存器状态）。

4.2 逐语句解析（VS2013环境）

示例代码

#include

int add(int x, int y) {
    int z = 0;       // 语句 1
    z = x + y;       // 语句 2
    return z;        // 语句 3
}

int main() {
    int a = 0;       // 语句 4
    int b = 0;       // 语句 5
    int c = 0;       // 语句 6
    c = add(a, b);   // 语句 7
    printf("%dn", c); // 语句 8
    return 0;        // 语句 9
}

阶段1：程序启动与main函数栈帧初始化

程序启动后，先执行mainCRTStartup（C运行时初始化函数），最后通过call main进入main函数。进入main后，首先执行栈帧初始化，VS2013会额外保存寄存器状态：

push        ebp                ; 保存调用者（CRT初始化函数）的ebp
mov         ebp,esp            ; 建立main的栈帧基地址
push        esi                ; 保存esi寄存器（调试相关）
push        edi                ; 保存edi寄存器（调试相关）
sub         esp,0E4h           ; 开辟0E4h字节空间（包含局部变量、安全cookie和调试信息）
lea         edi,[ebp-0E4h]     ; 加载栈帧底部地址到edi（用于初始化栈内存）
mov         ecx,39h            ; 初始化39h个双字（4字节）
mov         eax,0CCCCCCCCh     ; 填充值（VS调试模式下的未初始化内存标记）
rep stos    dword ptr es:[edi] ; 用0xCCCCCCCCh填充栈空间（方便调试时识别未初始化变量）

此时main函数栈帧的初始结构：

阶段2：main函数局部变量初始化

语句4（int a = 0）：

mov         dword ptr [ebp-10h],0  ; 往[ebp-10h]写入0（a=0）

语句5（int b = 0）：

mov         dword ptr [ebp-14h],0  ; 往[ebp-14h]写入0（b=0）

语句6（int c = 0）：

mov         dword ptr [ebp-18h],0  ; 往[ebp-18h]写入0（c=0）

在VS2013调试模式下，未初始化的局部变量会被填充为0xCCCCCCCCh（对应汇编指令int 3，用于触发调试中断），初始化后才会覆盖该值。

阶段3：调用add函数（参数传递与跳转）

语句7（c = add(a, b)）：

步骤1：传递参数（从右向左压栈）

mov         eax,dword ptr [ebp-14h]  ; 将b的值（0）从[ebp-14h]取到eax
push        eax                      ; 压入参数y（b=0），esp -= 4
mov         ecx,dword ptr [ebp-10h]  ; 将a的值（0）从[ebp-10h]取到ecx
push        ecx                      ; 压入参数x（a=0），esp -= 4

此时栈上新增参数：

步骤2：调用add函数

call        add             ; 1. 压入返回地址（main中call的下一条指令）；2. 跳转到add

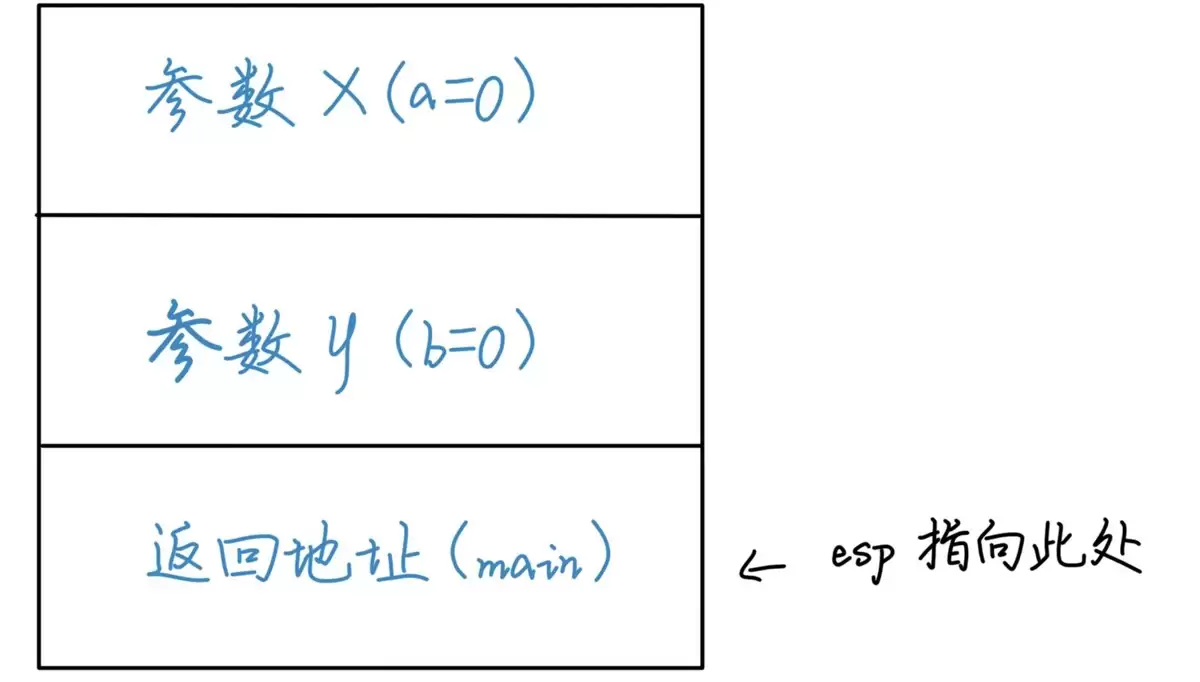

call指令执行后，栈顶增加返回地址：

阶段4：add函数栈帧创建与执行

进入add函数后，栈帧初始化：

push        ebp                ; 保存main的ebp
mov         ebp,esp            ; 建立add的栈帧基地址
push        esi                ; 保存esi寄存器
push        edi                ; 保存edi寄存器
sub         esp,0CCh           ; 开辟0CCh字节空间（局部变量、安全cookie等）
lea         edi,[ebp-0CCh]     ; 初始化栈内存
mov         ecx,33h            ; 初始化33h个双字
mov         eax,0CCCCCCCCh     ; 填充未初始化内存标记
rep stos    dword ptr es:[edi] ; 填充栈空间

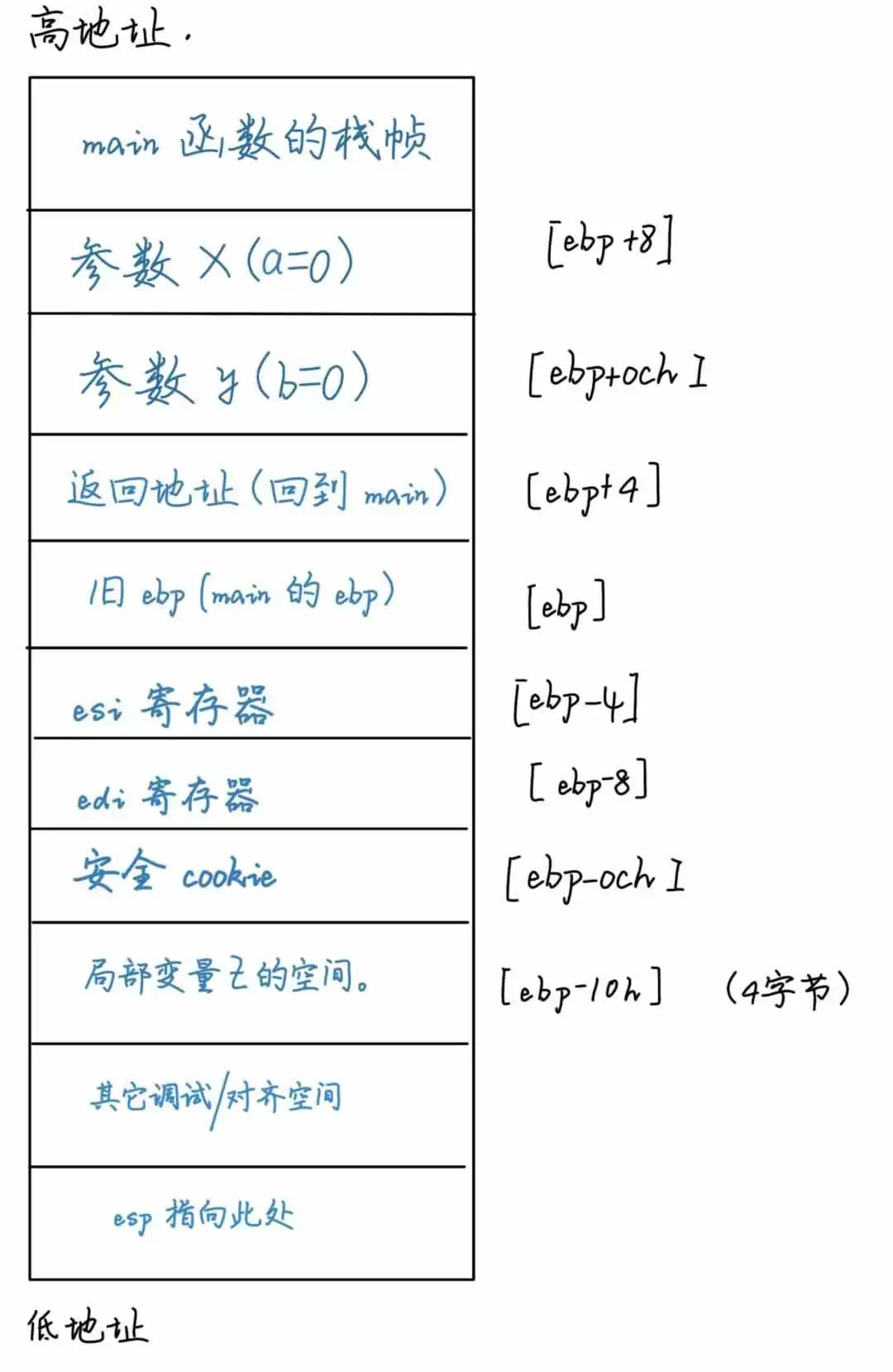

此时add函数的栈帧结构（简化）：

语句1（int z = 0）：

mov         dword ptr [ebp-10h],0  ; 往[ebp-10h]写入0（z=0）

语句2（z = x + y）：

mov         eax,dword ptr [ebp+8]   ; 从[ebp+8]取x的值（0）到eax
add         eax,dword ptr [ebp+0Ch] ; 加上[ebp+0Ch]的y值（0），结果存eax（0）
mov         dword ptr [ebp-10h],eax ; 将结果写入z的地址[ebp-10h]（z=0）

语句3（return z）：

mov         eax,dword ptr [ebp-10h] ; 将z的值（0）存入eax（返回值通过eax传递）

阶段5：add函数栈帧销毁与返回

mov         esp,ebp        ; 释放add的栈空间（esp回到ebp位置）
pop         edi            ; 恢复edi寄存器（main函数保存的状态）
pop         esi            ; 恢复esi寄存器
pop         ebp            ; 恢复main的ebp（栈帧基地址）
ret                        ; 弹出返回地址，跳转回main函数

ret执行后，add的栈帧完全销毁，esp指向参数x的位置。

阶段6：main函数清理参数与处理返回值

add         esp,8          ; esp += 8（清理栈上的两个参数x和y）
mov         dword ptr [ebp-18h],eax  ; 将eax中的返回值（0）存入c的地址[ebp-18h]（c=0）

阶段7：调用printf与程序结束

语句8（printf("%dn", c)）：

• 过程类似add函数调用：先压入参数c（从[ebp-18h]取0），再压入格式字符串地址，然后call printf。
• printf内部会创建自己的栈帧，执行完后返回，main函数清理参数。

语句9（return 0）：

xor         eax,eax        ; 将eax清零（返回值0）
mov         esp,ebp        ; 释放main的栈空间
pop         edi            ; 恢复edi寄存器（CRT初始化时的状态）
pop         esi            ; 恢复esi寄存器
pop         ebp            ; 恢复CRT的ebp
ret                        ; 跳转回CRT函数，程序结束

总结

函数栈帧的创建与销毁，是程序运行中最基础也最核心的机制之一。理解每个步骤中栈指针、基指针和寄存器如何协同工作，不仅有助于调试程序，更能深入掌握函数调用、参数传递和局部变量管理的底层原理。希望本文的逐语句解析能帮助你建立起清晰的栈帧模型，从而更好地理解C语言函数栈帧的本质。
