AMD第六代EPYC Venice 2nm工艺256核心5GHz+

在2026年7月24日这个重要节点，美国旧金山举行的年度盛会Advancing AI 2026上，AMD董事会主席兼首席执行官苏姿丰亲自登台，重磅发布了第六代EPYC Venice CPU。这款旗舰级服务器芯片，可以说直接将行业性能天花板再次向上推升了一个台阶。

在制造工艺方面，EPYC Venice率先采用台积电2nm工艺进行量产，集成了高达2030亿个晶体管。其中，计算芯粒使用2nm工艺，而I/O Die部分则延续了成熟的6nm工艺——这其实是一个非常明智的取舍策略，既保障了性能密度，又有效控制了生产成本与良率。

值得一提的是，台积电2nm工艺最大的技术变革，是从FinFET架构转向GAA（纳米片晶体管）架构。在相同功耗下，性能可提升10%到15%；在相同性能下，功耗则能降低25%到30%，晶体管密度最高可提升15%。这绝非小修小补，而是底层芯片架构的换代升级。

具体到产品，首款旗舰处理器是EPYC 9006 "SP7"系列服务器CPU，它拥有256个"Zen 6"核心、512个线程，最高支持1.6 TB/s的带宽，并且能够支持高达64 Gbps AIC速度的PCIe Gen6接口。这颗芯片的目标是在96个工作核心下实现高达5.0 GHz的极高频率——在如此多核心上跑出这样的频率，散热与功耗控制的难度之大，大家可以想象。

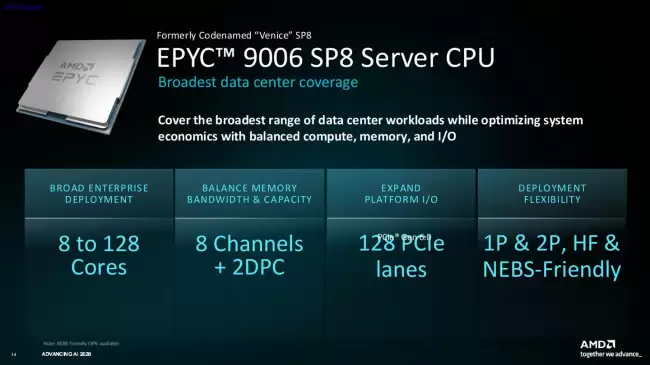

第二款SP8 Venice "EPYC 9006"芯片则专门面向主流服务器市场设计，覆盖8到128核的灵活配置。它支持8通道DDR5内存，每个通道可插入2个DIMM，提供128条PCIe Gen 6.0通道，并且在单路（1P）和双路（2P）方案中都能灵活部署。简单来说，就是为不同规模的数据中心客户都预留了充分的选型空间。

与上一代EPYC Turin系列相比，这次代际性能提升非常显著。EPYC Venice每瓦特智能体处理能力是前代的1.7倍，每瓦性能提升1.4倍，每秒处理令牌数（tokens/s）更是提高到1.8倍。在AI推理和训练场景下，这些数字意味着实实在在的能效优势，大幅降低数据中心运营成本。

在（D-L）式CPU服务器"沙箱"测试中，AMD声称其每瓦性能可以达到Arm架构CPU（比如NVIDIA的Vera）的2.8倍；而在通用CPU服务器中，每瓦性能优势更是扩大到3.3倍。这组对比数据直接向当前ARM阵营的服务器方案发起了挑战。性能、能效、生态，AMD这次把所有的王牌都摆在了桌面上。
