PQREPORT软件生成统计报表的方法

PQREPORT软件生成统计报表的方法

热心网友
1498
转载
2025-06-20

福禄克1760三相电能质量记录仪满足iec 61000-4-30 a级规范,适用于高精度的电能质量评估及标准测试。用户可根据需求自定义阈值、计算方式和测量参数,从而获得详细的参数信息。通过pq report软件,可对记录仪输出的txt格式数据进行统计处理,并生成专业的电能质量分析报告。本文将重点讲解如何使用pq report制作各类统计报表。

1、 按照以下步骤生成TXT格式的电压统计数据文件,包括1至25次谐波电压(U25_1.txt)、26至50次谐波电压(U26_1.txt)以及间谐波电压(iU_1.txt)。根据实际需要,也可只生成其中部分文件。

2、 使用0F1760记录仪完成电压数据的采集与存储,为后续报表生成提供基础数据。

3、 按照相同流程创建TXT格式的电流统计文件,包含1至25次谐波电流(I25.txt)、26至50次谐波电流(I26.txt)以及间谐波电流数据(iI.txt)。可根据具体需求选择性生成部分文件。

4、 0F1760记录仪操作指南第五部分:讲解报表所需电流数据的获取方法。

5、 按照指定方式生成功率统计文件P.txt。

6、 0F1760记录仪操作指南第六部分:介绍用于报表展示的功率数据生成流程。

7、 双击桌面上PQ REPORT快捷方式,进入软件主界面。

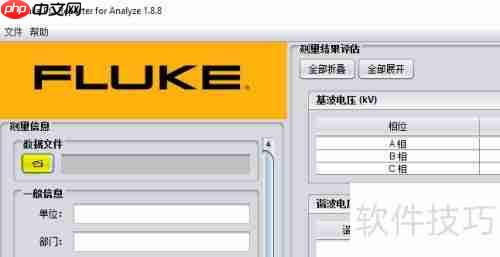

8、 在软件主界面中点击打开文件工具栏按钮,如下图所示:

PQREPORT软件生成统计报表的方法

9、 弹出文件选择窗口后,导入步骤1至3所生成的数据文件,支持按需选择部分文件导入。

PQREPORT软件生成统计报表的方法

10、 点击“打开”按钮,软件将在测量结果评估区域加载相关数据,如图所示。

11、 点击“生成Excel报表并打开”按钮,系统将自动创建并打开Excel格式的统计报表。

PQREPORT软件生成统计报表的方法

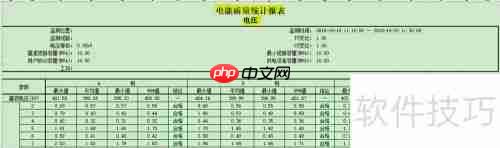

12、 报表生成后,默认显示电压相关报表内容。

PQREPORT软件生成统计报表的方法

13、 若要查看其他类型报表,请切换相应的工作表标签,例如点击“电流”标签后即可查看电流报表内容,如下图所示:

PQREPORT软件生成统计报表的方法
