CAD看图软件实用技巧：工程师必会的图纸高效处理方法

在建筑、机械、室内设计等专业领域，CAD看图软件是日常工作的核心工具之一。然而，仅仅会打开图纸还远远不够，掌握核心操作技巧能显著提升审图效率与工作质量。本文将分享一系列实用技巧，帮助你将图纸处理能力提升至新水平。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

快速查看与浏览图形

高效看图始于快速打开与流畅导航。使用快捷键Ctrl + O可直接调出文件对话框，迅速定位目标图纸。图纸载入后，熟练运用浏览功能是关键：鼠标滚轮向前滚动放大视图，向后滚动缩小视图，这是基础操作。更高效的是，按住鼠标滚轮并拖动，即可自由旋转三维视图或平移二维图纸，实现多角度无死角查看，比传统视图切换命令更快捷直观。

精准测量与数据提取

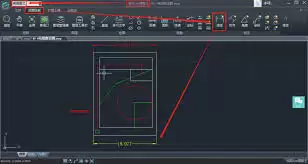

专业看图不止于观察，更在于精确获取数据。软件内置的测量工具相当于一套数字测量仪，功能全面且精准。点击测量功能后，可选择距离、面积、角度等多种模式。测量距离可捕捉任意两点间或线段长度；测量面积能自动计算闭合区域的面积，适用于工程算量与成本预估；测量角度则可清晰呈现几何关系，为技术分析提供准确依据。

智能图层管理与可视化控制

面对复杂图纸，图层管理是保持清晰思路的有效手段。通过图层管理器，用户可灵活控制每个图层的显示、隐藏或锁定状态。例如，临时关闭辅助线、标注等图层，可使核心设计图形突出显示，便于分析。更进一步，为不同系统（如结构、电气、给排水）设置差异化的颜色与线型，能大幅提升图纸可读性与信息层级，让图纸分析更聚焦高效。

专业标注与注释添加

清晰规范的标注是专业图纸的必备要素。使用标注工具可准确添加尺寸、公差、坐标等信息，并能统一管理标注样式，确保整套图纸风格一致。此外，灵活运用文字注释功能，在关键位置补充设计说明、施工要点或工艺要求，能有效传达设计意图，减少团队沟通成本，提升协作效率。

高效图形编辑与修改

审图过程中常需进行局部调整，无需重新绘制。掌握移动、复制、旋转、镜像等基础编辑命令，可快速变更图形位置与形态。对于线条交叉或断开的情况，修剪与延伸工具能快速清理图形。若需调整整体比例，拉伸与缩放功能则十分便捷。这些小技巧能避免重复劳动，节省大量修改时间。

打印输出与排版设置

图纸的最终输出环节直接影响成果质量。在打印设置中，需仔细选择打印设备、设定输出范围（全局或窗口）、调整出图比例与纸张尺寸。强烈建议在正式打印前预览输出效果，检查布局是否合理、内容是否完整、线型与字体是否清晰可见，避免出现图形缺失、标注重叠或打印失真等问题。

总而言之，将这些CAD看图技巧融入日常操作，能使图纸处理从繁琐任务转变为流畅高效的工作流程。无论是设计工程师、项目经理还是现场施工人员，熟练掌握这些方法都能更从容地应对各类图纸审核、分析与协作需求，提升整体工作效率。
