手机芯片成本暴涨80%

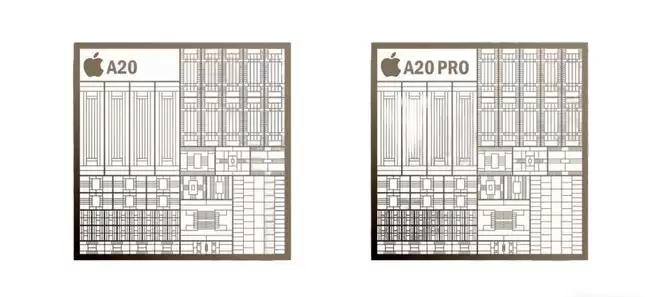

苹果即将亮相的A20芯片，将全面武装台积电最尖端的2纳米制程工艺；与这份先进制程相伴的，则是令人咋舌的成本飙升，有迹象表明这枚芯片或将成为苹果史上造价最为昂贵的硅基产品。

据悉，A20芯片的制造成本，将比目前驱动iPhone 17系列的A19芯片显著增加约80%。

据中国台湾《经济日报》报道，苹果为单片A20芯片的采购价将高达280美元（约合2000元人民币），相比前代A19芯片，这一价格增幅达到惊人的80%。当前，A19芯片正是iPhone 17系列的核心动力源。

此次成本激增，一方面源于存储领域持续的通胀压力；另一方面，台积电在其2纳米（N2P）制程中引入的第一代纳米片晶体管技术与超高能效金属层间电容技术，进一步推高了芯片的制造成本。

这里需要补充说明的是，纳米片晶体管技术又称全环绕栅极（GAA）技术。作为一种先进的芯片制造工艺，其核心是通过栅极全方位包裹由堆叠纳米片构成的导电通道，既能实现更卓越的静电场控制效果，还能将芯片逻辑密度提升至原来的约1.2倍。

另据此前的行业报道，台积电2纳米（N2P）制程的市场需求已处于饱和状态，这也是A20芯片成本居高不下的关键推手之一。有消息指出，苹果已锁定台积电近半数的2纳米产能，这无疑令高通、联发科等一众芯片巨头在产能争夺上更为焦灼。

值得一提的是，A20芯片在封装技术上完成了重大升级——从扇出型整合式封装（InFO）切换为晶圆级多芯片封装（WMCM）。前者的优势在于可将DRAM等各类组件集成至单一芯片裸片，而后者则支持CPU、GPU、神经网络引擎等多个独立裸片的异构集成。得益于多样化的裸片组合方案，WMCM技术赋予了芯片前所未有的设计灵活性。

具体来看，依托WMCM技术，苹果可通过搭配不同规格的CPU与GPU核心，推出多款不同配置的A20芯片版本。不仅如此，这项技术还能让CPU、GPU和神经网络引擎裸片独立运作，根据不同任务需求精准调控功耗，从而有效降低芯片的整体能耗。在制造层面，WMCM技术采用模塑底部填充（MUF）工艺，既能减少原材料消耗，又能精简生产流程，从而进一步提升制造效率。

正如我们此前专题报道所述，台积电2纳米（N2P）制程将大幅强化A20芯片能效核心的运算效率，有望实现“性能跃升而功耗不增”的突破。此外，该芯片的GPU还将搭载一项实用特性——可根据实时工作负载，动态优化片上调度的效能。
