交换机光口协商机制详解与跨厂商对接失败处理方案

在项目组网环境中，当我们尝试连接不同品牌的光交换机时，偶尔会遇到一端显示UP、另一端却显示DOWN的链路不通问题。如果盲目更换设备，不仅耗费时间，还会增加不必要的成本。通过阅读本文，你将掌握其中的关键原理，轻松解决光口Link不上的问题。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

今天就来和大家分享网络基础运维中的一个实用技巧。

1. 问题介绍

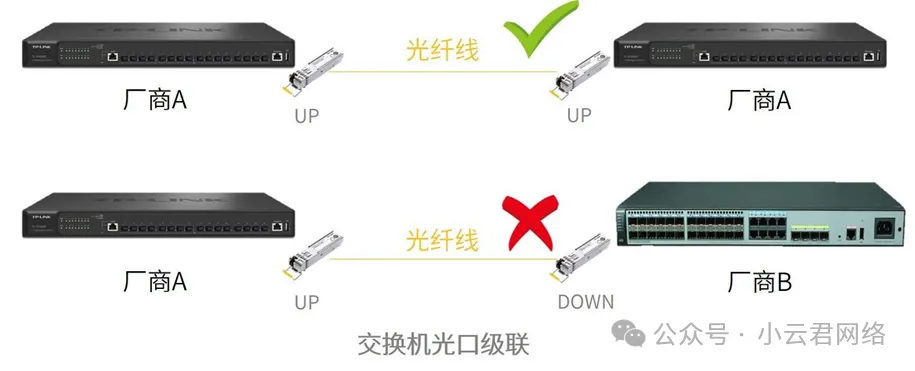

在多品牌设备混合组网时，不同品牌的光交换机在光纤对接后，有时会出现一端端口状态为UP、另一端为DOWN的情况，导致链路无法正常通信。若直接更换设备，既耽误工期又增加开支。了解本文介绍的原理和方法后，你就能轻松应对光口Link不上的困扰。

遇到光交换机端口对接不上的情况时，我们首先需要了解光口对接的基本前提条件。

绝大多数交换机本身并不会对光模块型号进行限制（少数品牌为了兼容性会限定光模块型号）。本端和对端交换机光口的工作模式必须一致，光口模式主要分为“自协商”和“强制”两种。

2. 原理介绍

从技术原理上讲，交换机光口对接时，是通过互相发送C码或I码来进行协商，以判断对端是否能够与本端互通，并将本端端口状态设为UP。因此，当光口对接出现问题时，通常存在以下三种情况：

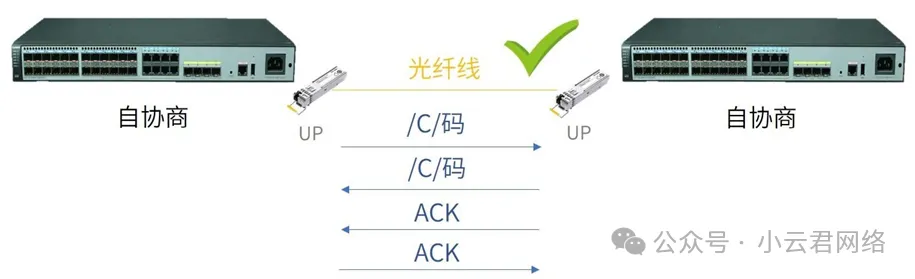

(1) 两端均为自协商模式

双方互相发送C码，如果连续收到对端3个相同的C码，且接收到的码流与本端工作方式相匹配，则返回给对端一个带有Ack应答的C码。对端收到Ack信息后，认为两端可以互通，将端口设置为UP状态。

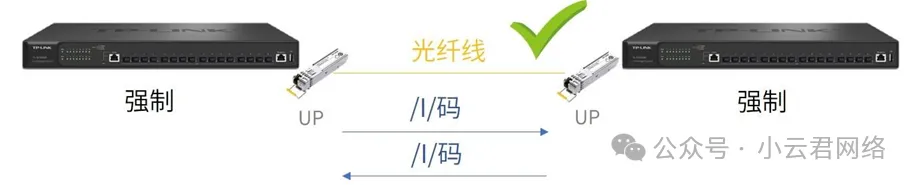

(2) 两端均设置为强制模式

双方互相发送I码，一端收到I码后，即认为对端是与自己匹配的端口，直接设置本端端口为UP状态。

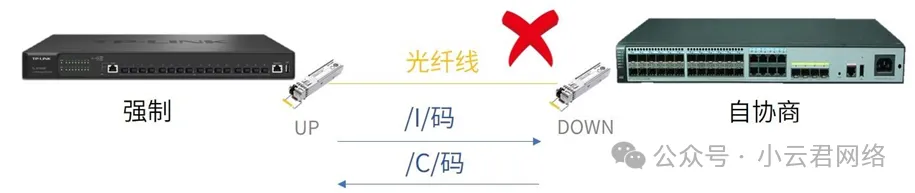

(3) 一端设置为自协商，另一端设置为强制

强制端发送I码，自协商端发送C码。由于强制端无法向对端提供本端的协商信息，也无法返回Ack应答，因此自协商端会保持DOWN状态。而强制端本身可以识别C码，认为对端是与自己相匹配的端口，所以会将本端端口设置为UP状态。

3. 解决方法

一般来说，相同厂商的交换机光口对接不太会出现问题。不同厂商交换机的光口默认模式可能存在差异，相互搭配使用时就有可能出现Link不上的情况。下面为大家介绍具体的解决方法。

方法一：将两端光口都调整为“强制”模式；

方法二：将两端光口都调整为“自协商”模式。

注意：以上两种操作任选其一，保证两端的模式一致即可。但需要注意的是，自协商模式下仍存在小概率的兼容性问题。建议采用两端均为强制模式最为稳妥。

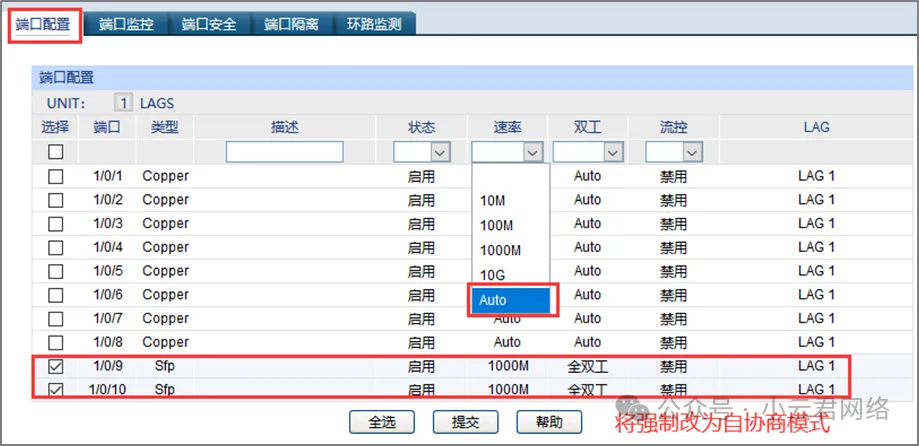

以下以TP-LINK交换机的配置界面为例：
