AMD Zen 6架构首曝：Medusa Point工程样片性能深度解析

AMD下一代Zen 6架构APU近日再次现身Geekbench基准测试数据库，此次曝光的工程样品在性能上较首次亮相时实现了近乎翻倍的提升，引发了硬件爱好者的广泛关注。

这款代号为“Medusa Point”的样片在数据库中仍被标识为锐龙9系列，采用10核心20线程设计，核心架构组合为4颗Zen 6经典核心与6颗能效优化核心。其基础频率标注为2.40 GHz，实际运行频率维持在2.0至2.1 GHz区间。缓存方面，该芯片配备了32MB三级缓存和10MB二级缓存。

一个值得关注的技术细节是，Geekbench的检测信息显示，Zen 6架构首次支持FP16 “AVX-VNNI”指令集。这意味着新一代APU将具备完整的半精度浮点运算能力，有望在AI相关负载和计算性能上实现显著提升。

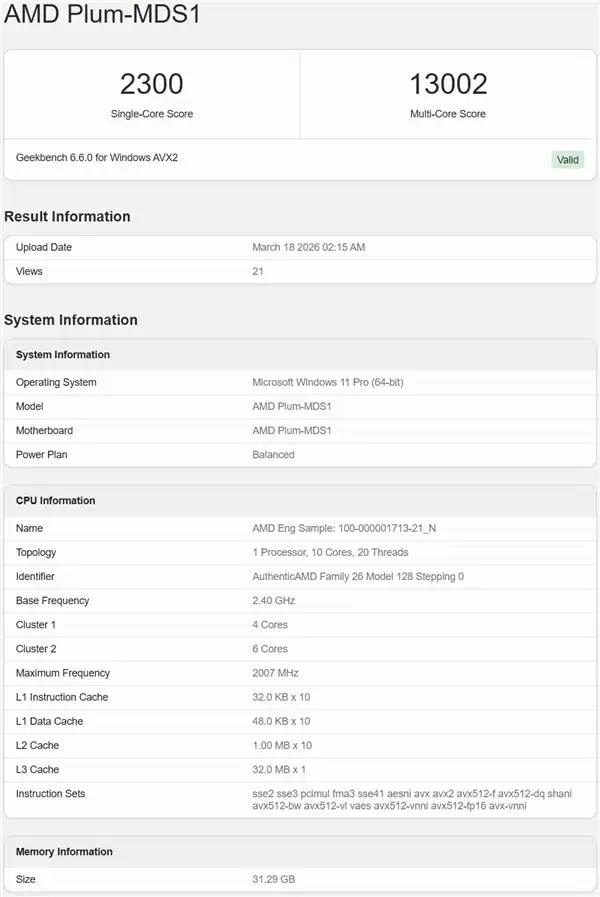

性能实测方面，这款运行在低频率下的工程样品取得了单核2300分、多核13002分的成绩。

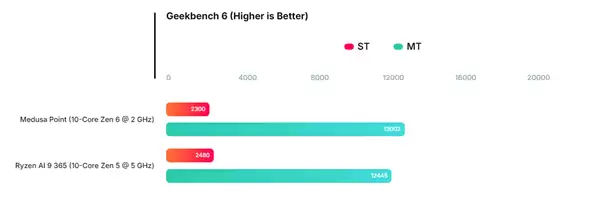

与现有产品对比，这一成绩更显突出。以搭载Zen 5架构的Strix Point产品——锐龙AI 9 365为例，其在达到5GHz加速频率的情况下，多核平均成绩仍落后于这款仅以2GHz运行的Zen 6样片约4.4%，仅在单核性能上领先约8%。这一对比表明，Zen 6架构的IPC（每时钟周期指令数）实现了相当可观幅度的增长。

据悉，本次测试基于专为下一代SoC设计的Plum-MDS1评估平台，该平台适配功耗区间为28-45W的产品，并采用了FP10 BGA封装接口。尽管当前曝光的样片频率设定较为保守，但结合更高的核心规模、增大的缓存以及新增的指令集支持，Zen 6架构的完整性能表现无疑值得期待。
