在人工智能算力需求呈现爆发式增长的当下，服务器电源系统正经历一场深刻的范式转变。追求更高的功率输出、更极致的转换效率以及更紧凑的物理空间，每一项都构成了严峻的技术挑战。而驱动这场变革的核心引擎之一，正是功率半导体技术的持续演进与创新。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

作为在功率半导体领域深耕多年的设计与制造商，AOS（万国半导体）依托其在硅基与宽禁带半导体技术上的深厚积淀，为这场AI服务器领域的“电源革命”注入了关键动力。从当前市场主流的5.5 kW交流/直流（AC/DC）架构，到面向未来AI算力工厂的800V高压直流（HVDC）架构，AOS的产品矩阵精准覆盖了电源转换链路中的核心需求节点。

01 简介

在当今高性能数据中心市场，电源架构正朝着更高功率密度与更高能源效率的方向加速演进。无论是占据市场主导地位的5.5 kW AC/DC服务器电源，还是被视为下一代趋势的HVDC 800V直流架构，其背后都对功率半导体器件提出了前所未有的性能要求。AOS的产品组合，全面覆盖了从硅基MOSFET、IGBT到碳化硅（SiC）、氮化镓（GaN）等宽禁带半导体技术，恰好与这些前沿电源设计的核心需求深度契合。通过与一线电源制造商及AI芯片厂商的紧密协作，AOS致力于提供从交流输入到机柜内最终直流配电的端到端先进功率解决方案，旨在助力新型电源模块实现更卓越的能效表现与功率密度。

02 市场概况

AI模型训练与推理需求的激增，直接推升了市场对GPU及ASIC等专用算力芯片的渴求，进而带动了数据中心整体功耗的飙升。高盛的研究报告揭示了一个清晰的趋势：全球数据中心的电力需求占比，预计将从2023年的1%-2%，显著增长至2030年的3%-4%。在美国市场，这一增长态势更为迅猛，预计到2030年，其占比将从2023年的约4%实现翻倍以上。

这种宏观趋势直接映射到电源系统的功率演进路径上：从现有的3.3 kW、5.5 kW级别，正向12 kW乃至更高功率等级迈进。而新一代HVDC直流架构，更是将单个机柜的功率承载能力推向了30 kW量级。与此同时，为确保供电系统的连续性与可靠性，备用电池模块（BBU）的功率等级也需相应提升至22 kW以上。功率等级的跃升，对电源系统的功率密度、能源转换效率和散热管理能力提出了极限挑战，一场全面的技术革新已势在必行。

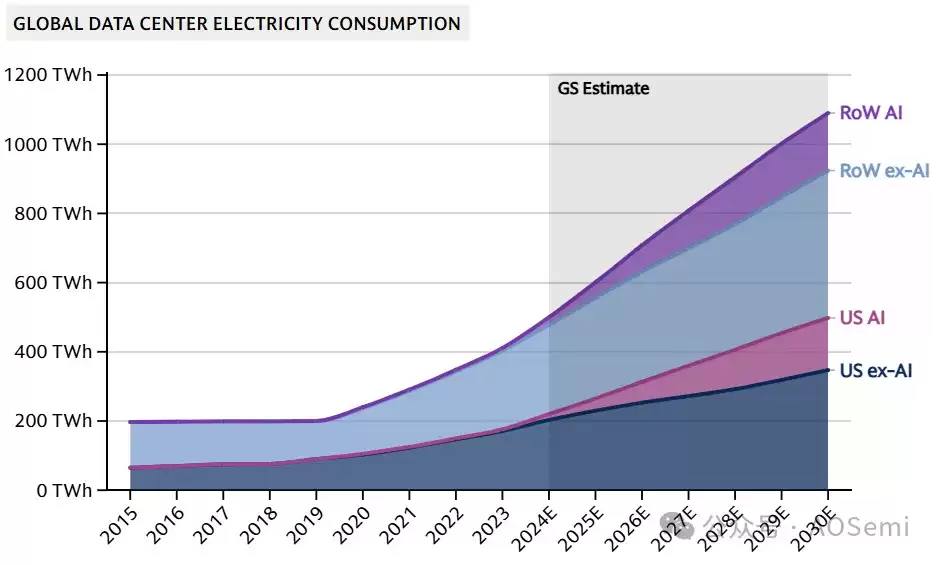

全球数据中心电力用量趋势 [1] ▲

03 AOS半导体解决方案

Alpha and Omega Semiconductor Limited (AOS) 是一家集设计、开发、制造与全球销售于一体的综合性功率半导体供应商。其产品线极为广泛，涵盖功率MOSFET、SiC、GaN、IGBT、智能功率模块（IPM）、TVS、高压栅极驱动器、功率管理IC以及数字电源产品等。凭借丰富的知识产权储备与长期的技术积淀，AOS的客户网络覆盖了全球主要的品牌设备商、ODM/OEM厂商以及顶尖的电源设计公司。这使得AOS能够精准洞察市场动态，快速响应日益复杂的先进电子设备对电源管理提出的苛刻要求。

1. AOS 产品与电源应用矩阵

通过AOS的产品与电源应用矩阵图，可以清晰地洞察其全面的市场布局：从硅基的高、中、低压功率器件，到先进的CMOS电源管理芯片，再到代表未来方向的碳化硅和氮化镓宽禁带半导体。这种全方位的产品覆盖能力，确保了其能够灵活、高效地应对从消费电子到企业级、工业级应用的多样化电源设计场景。

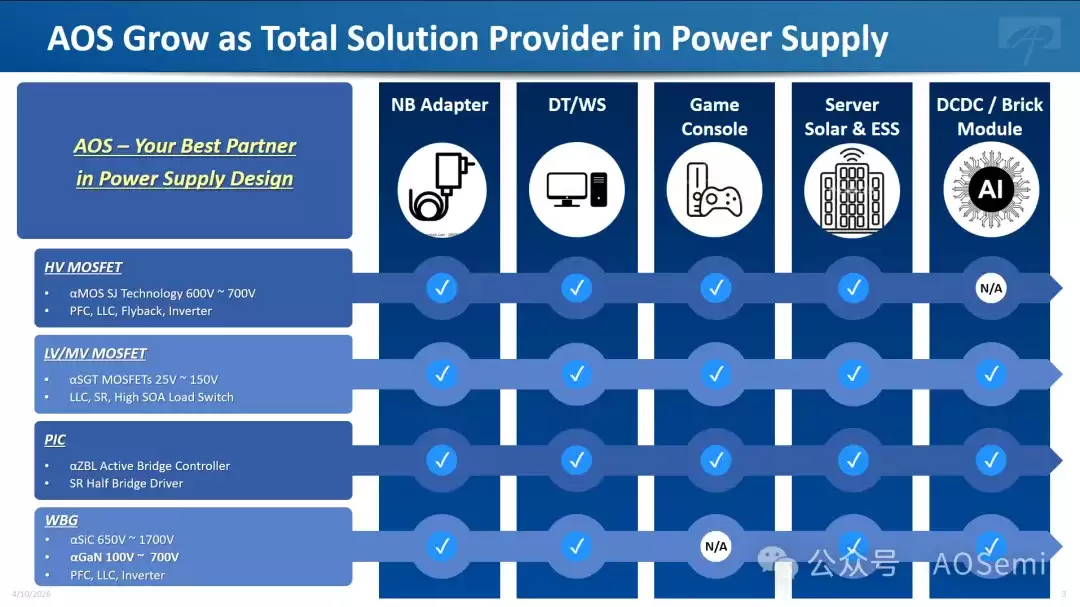

AOS 产品与电源应用矩阵 ▲

2. 宽禁带半导体方案

在宽禁带半导体领域，AOS提供了碳化硅（SiC）与氮化镓（GaN）两大主流技术方案，形成优势互补的产品组合。

其第三代碳化硅方案提供1200V与750V电压选项，其技术核心在于实现了导通损耗与开关损耗之间的最佳平衡。这种优化设计不仅保证了器件在高温工作环境下依然保持优异的导通特性，也在高频开关应用中展现出稳定的效率表现，从而为提升系统整体功率密度奠定了坚实基础。

目前，AOS的第三代SiC器件已获得多家主流电源客户的认证，并成功导入到PSU（包括PFC、LLC、同步整流）以及BBU（如C/DFET、DC/DC转换）等关键电源设计中。其带来的核心优势显而易见：

• 高温可靠性：在严苛工况下保持极低的导通电阻，确保系统长期稳定运行。
• 高频高效：显著降低开关损耗，支持更紧凑、更高效的拓扑结构设计。
• 功率密度提升：助力电源系统在有限空间内输出更高功率。
• 设计灵活性：能够同时满足消费级产品与关键任务型电源系统的差异化需求。

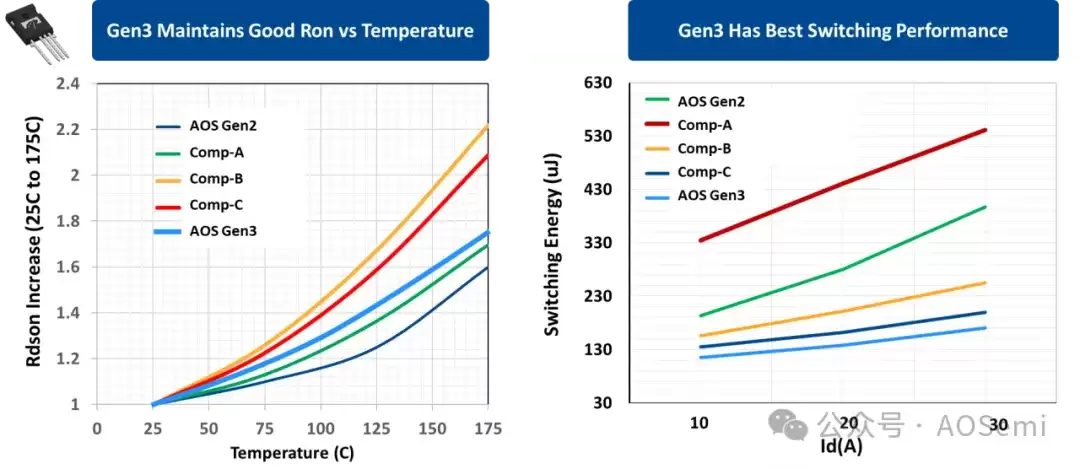

AOS 第三代碳化硅导通性能与开关性能比较 ▲

另一方面，AOS的氮化镓方案则专注于超高频与超高效率的应用场景。其产品涵盖高压（650-700V）及低压（<150V）平台，可满足从高压侧到低压侧的全方位设计需求。提供TOLL、DFN、FCQFN等多种先进封装形式，特别适用于对功率密度要求极为严苛的应用，例如800V转50V或48V转12V的中间总线转换器（IBC）。此外，AOS还配套提供了专业的GaN设计工具，能够为电源工程师提供及时、有效的技术支持，协助解决设计过程中的实际挑战。

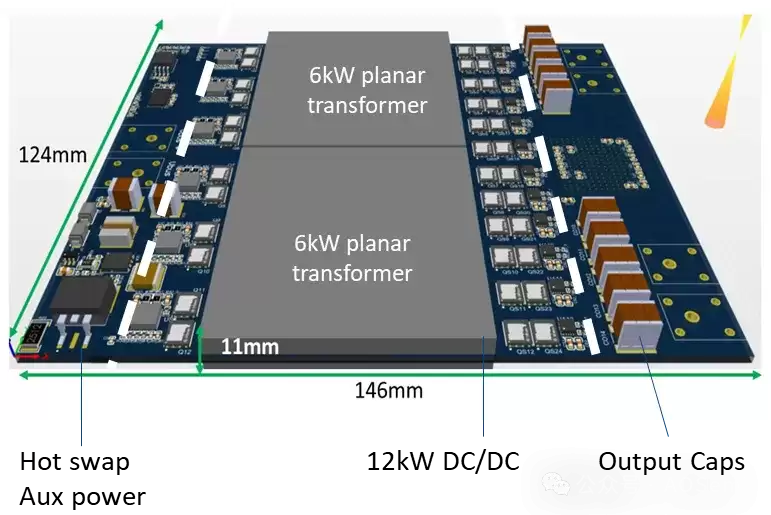

AOS GaN-Based HVDC IBC EVB (800 V 转 50 V) ▲

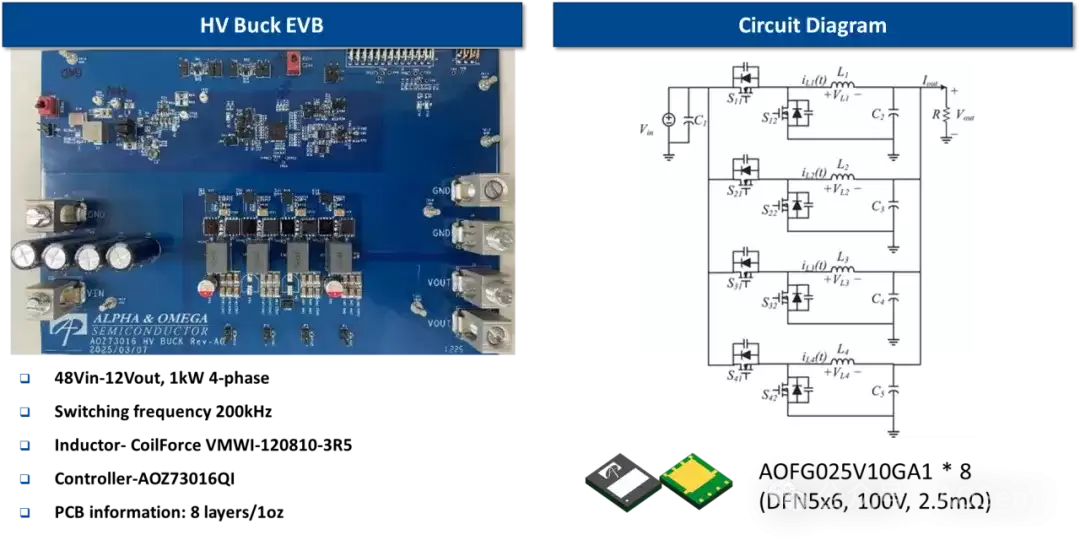

AOS GaN-Based HV Buck EVB (48 V 转 12 V) ▲

3. 高压超结 (HV Super Junction) MOSFET 方案

AOS的高压超结MOSFET平台近期备受市场瞩目。其新推出的αMOS E和αMOS E2平台，分别针对消费类电源和关键任务电源进行了专项优化，让设计者无需在性能与可靠性之间做出艰难取舍。

从技术参数看，αMOS E2平台在芯片尺寸和关键品质因数（FOM）上均有显著提升，有效降低了导通阻抗和开关损耗，从而提升了系统整体转换效率。这使其特别适合应用于5.5 kW及以下的AI服务器电源，能够在高密度计算环境中提供稳定且高效的电能支持。

更值得一提的是，αMOS E2在极端应力条件下表现出了卓越的鲁棒性。无论是面对雷击（Surge）、短路（SCWT）、雪崩（UIS）还是浪涌电流（Inrush Current）的冲击，它都能展现出强大的耐受能力。这些特性使其成为AI数据中心、通信基础设施及工业应用等关键任务场景的理想选择，能够同时满足高效率、高可靠性与高功率密度的三重严苛标准。

αMOS E2 在 Rds*A 和 FOM 获得大幅改善 (相较于 αMOS 5) ▲

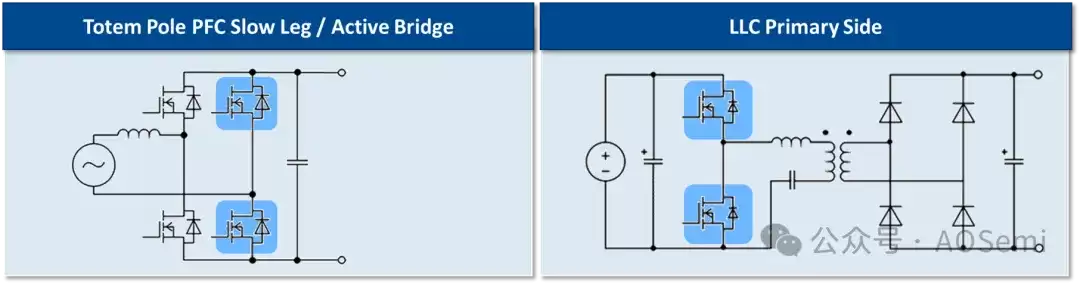

Super Junction MOSFET 在 5.5 kW AI 服务器电源常见的应用 ▲

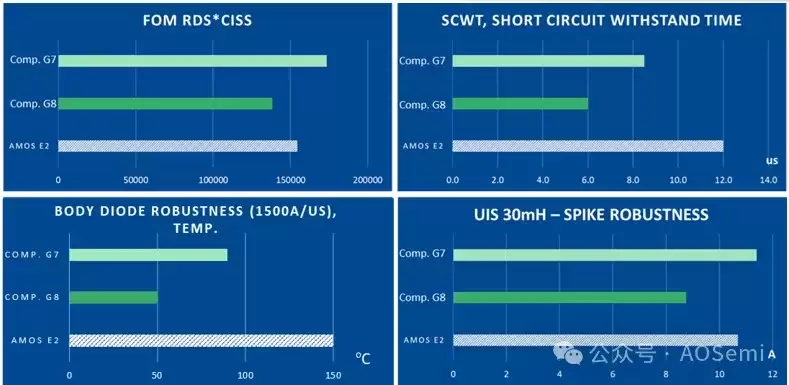

αMOS E2 与竞品平测：FOM、短路能力 (SCWT)、反向恢复 (Body Diode Robustness)、雪崩能力 (UIS) ▲

4. 中、低压 SGT MOSFET 方案

在中低压功率器件领域，AOS提供了覆盖25V至150V电压范围的完整MOSFET解决方案。其独特的屏蔽栅（SGT）技术，能够将导通电阻优化至极致水平。结合DFN3x3、DFN5x6、TOLL、LFPAK及各类顶部散热封装，为电源设计工程师提供了高效且可靠的多重选择。

在AI服务器电源中，AOS的中低压MOSFET已被广泛导入多个关键环节：

• PSU的同步整流（SR）：有效提升转换效率，降低功率损耗。
• DC/DC模块电源：在高密度电源设计中提供稳定、高效的电压转换。
• 热插拔开关：有效抑制热插拔过程中产生的大电流冲击，保护后端系统关键元件免受损坏。

这些应用使得AOS的MOSFET成为AI数据中心电源设计中不可或缺的核心元件，在满足高效率与高功率密度的同时，确保了系统在长期严苛运行下的稳定性与可靠性。

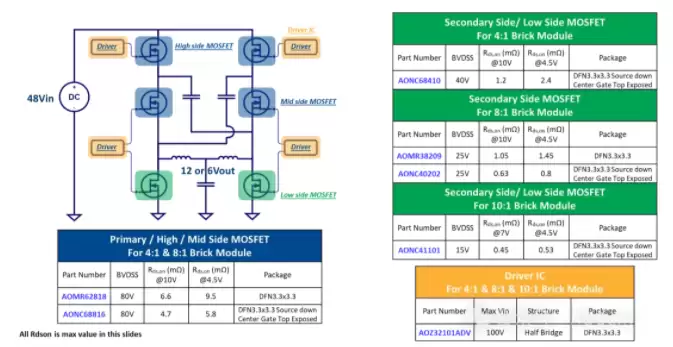

AOS 48 V 转 12 V / 6 V 模堆电源解决方案 ▲

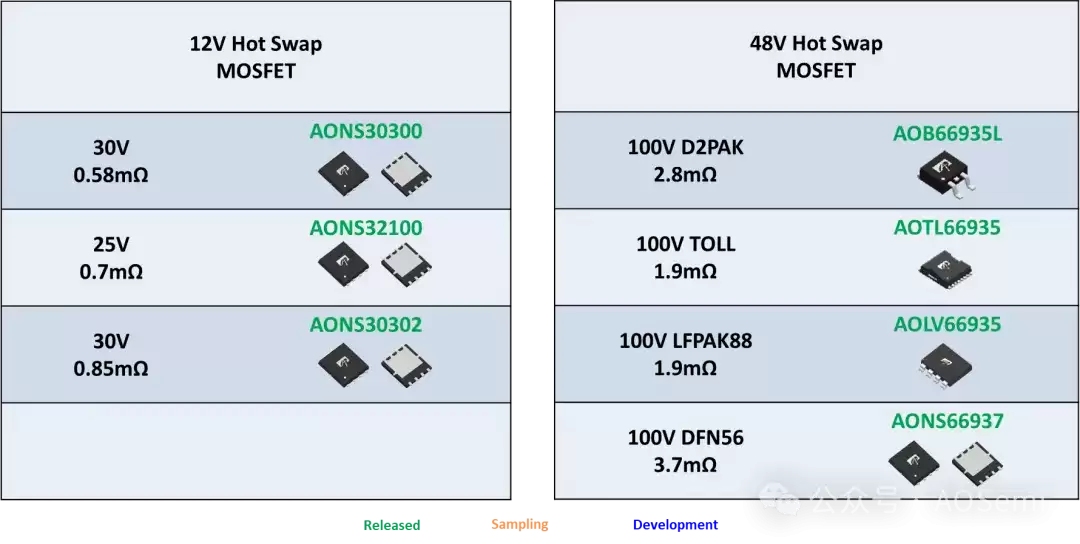

AOS 12 V 及 48 V 热插拔方案 ▲

AOS 热插拔 SOA 评测结果优异 ▲

5. 驱动 IC

除了分立式功率器件，AOS依托其强大的IC设计能力与深厚的功率半导体技术底蕴，推出了完整的驱动IC产品系列。这包括针对硅基MOSFET优化的100V半桥驱动IC——AOZ32101ADV，以及专为氮化镓器件设计的100V驱动IC——AOZ32102LV。这一组合能够充分满足采用不同半导体技术路线的客户需求，确保功率开关器件发挥出最佳性能。

AOZ32101ADV 100 V 半桥 Si-MOSFET 驱动 IC 产品说明 ▲

AOZ32102LV 100 V 半桥 GaN 驱动 IC 产品说明 ▲

6. 总结

面对AI时代对电源系统提出的极致要求，AOS提供了从硅基MOSFET、宽禁带半导体（SiC/GaN）到专用驱动IC的完整解决方案。凭借领先的技术平台、多样化的封装选择以及在导通损耗与开关效率间的卓越平衡能力，其产品线横跨中低压至高压全平台，可灵活应对不同功率等级与应用场景的挑战。目前，这些方案已在AI服务器、数据中心、通信及工业电源等领域获得主要客户验证并广泛导入。可以预见，以高效率、高功率密度和高可靠性为核心优势的AOS功率半导体，将成为驱动新一代电源设计持续向前发展的关键力量。

参考资料

[1] 高盛 How AI Is Transforming Data Centers and Ramping Up Power Demand | Goldman Sachs
