图解Linux网络数据包处理流程sk_buff结构体内核之旅

深入理解网络协议栈，如果仅仅停留在“TCP/IP四层模型”的理论层面，往往难以触及内核运作的本质。数据包在内核中究竟是如何“流动”的？从应用程序调用send()函数开始，到网卡最终发出电信号，中间经历了哪些关键步骤？内核又是如何在不同协议层之间高效传递数据，避免不必要的内存拷贝的？

这些问题的答案，都指向一个核心的数据结构——sk_buff。可以说，透彻掌握了它，你才真正洞悉了Linux网络协议栈的运行机制。

一、sk_buff 是什么

sk_buff，全称为socket buffer，是Linux内核中用于描述和管理网络数据包的核心结构体。它如同一个贯穿始终的“数据载体”，无论数据包是从网卡接收进来，还是从应用层发送出去，在其内核生命周期内，都由一个sk_buff实例来承载所有相关信息。

可以做一个形象的比喻：数据本身是“货物”，存放在特定的内存区域；而sk_buff就是贴在上面的“物流运单”。这张运单记录了货物的所有关键元数据：数据存放在哪里、有效数据的起止位置、属于哪种网络协议、以及每一层协议头（如以太网头、IP头、TCP头）的具体位置。

struct sk_buff {
    /* 核心数据指针，四个关键指针精确定位数据范围 */
    unsigned char *head;    // 整个内存缓冲区的起始地址
    unsigned char *data;    // 当前协议层有效数据的起始地址
    unsigned char *tail;    // 当前协议层有效数据的结束地址
    unsigned char *end;     // 整个内存缓冲区的结束地址

    /* 各层协议头指针 */
    struct ethhdr  *mac_header;   // 指向链路层（以太网）帧头
    struct iphdr   *network_header; // 指向网络层（IP）包头
    struct tcphdr  *transport_header; // 指向传输层（TCP/UDP）包头

    /* 关键元数据 */
    unsigned int   len;       // 当前有效数据的总长度
    __u16          protocol;  // 上层协议标识（如IPPROTO_TCP）
    struct sock    *sk;       // 关联的socket结构
    struct net_device *dev;   // 关联的网络设备
    // ...（实际结构包含数百个字段）
};

虽然字段众多，但其中最核心的是那四个指针：head、data、tail、end。它们构成了sk_buff高效管理网络数据的基石。

二、四个指针如何管理数据

这是理解sk_buff设计精髓的关键，也是Linux网络协议栈能够实现“零拷贝”优化的核心机制。

当内核分配一个sk_buff时，会为其申请一块连续的内存缓冲区。上述四个指针精确地划定了这块缓冲区内的不同功能区域：

这种设计的巧妙之处在于，协议头的添加（封装）和剥离（解封装），仅需移动data指针即可完成，完全避免了数据载荷本身的拷贝。

发送数据时：数据包每经过一层协议封装，就在其有效数据前部“预留”空间并填入该层协议头——通过skb_push操作将data指针前移，然后写入TCP头；再次前移，写入IP头；继续前移，写入以太网帧头。而原始的应用数据在整个过程中位置保持不变。

接收数据时：过程相反。每解析完一层协议头，就将data指针后移，跳过已处理的头部，直接暴露下一层的数据给上层协议处理。

这就是Linux网络协议栈高性能的核心秘密之一：一个数据包从网卡接收至最终交付给应用层，其数据内容在协议栈内部几乎不发生拷贝（唯一一次必要的拷贝发生在从内核缓冲区到用户空间），跨层处理完全依赖指针移动实现。

三、发送路径：从 send() 到网卡

让我们沿着数据发送的方向，完整梳理一遍网络包的旅程。

第一步：应用层
当应用程序调用send(sockfd, buf, len, 0);后，系统调用进入内核。内核将用户空间缓冲区buf中的数据拷贝到内核空间，并创建一个sk_buff来管理它。用户数据被放置在data与tail指针之间的区域，而在head指针之前，内核已预先分配了足够的“头部空间”（headroom），用于后续填充各层协议头。

第二步：TCP 层
TCP层主要完成三项工作：根据MSS（最大报文段长度）将数据切割成合适大小的段；在每个数据段前填充TCP头部（通过skb_push将data指针前移20字节，然后写入序列号、确认号、标志位等字段）；最后将封装好的sk_buff放入发送队列，等待确认和发送。

// TCP 头部填充（内核简化伪代码）
skb_push(skb, sizeof(struct tcphdr)); // data 指针前移
struct tcphdr *th = tcp_hdr(skb);
th->source = sport;
th->dest   = dport;
th->seq    = htonl(tcb->seq);
// ... 填充其他TCP头部字段

skb_push()这个函数在内核中频繁使用，其核心作用就是将data指针前移，为新的协议头“开辟”空间。

第三步：IP 层
IP层在TCP头部之前继续填充IP头部：再次调用skb_push将data指针前移20字节，填写源IP地址、目的IP地址、TTL、协议号等字段。如果数据包长度超过MTU（最大传输单元），IP层还会在此进行分片处理。

第四步：以太网层（链路层）
继续前移data指针14字节，填入以太网帧头，包括源MAC地址、目的MAC地址（通过查询ARP表获得）以及帧类型字段。至此，一个完整的以太网帧准备就绪，data指针指向帧头起点，tail指针指向数据终点。

第五步：网卡驱动 & DMA
封装完成的sk_buff被放入网卡的发送队列（TX Ring Buffer）。现代网卡普遍支持DMA（直接内存访问）技术，网卡控制器可以主动从主机内存中读取数据到其内部缓冲区，整个过程无需CPU参与数据搬运。数据发送完毕后，网卡会向CPU发送一个中断信号，通知内核可以释放对应的sk_buff内存了。

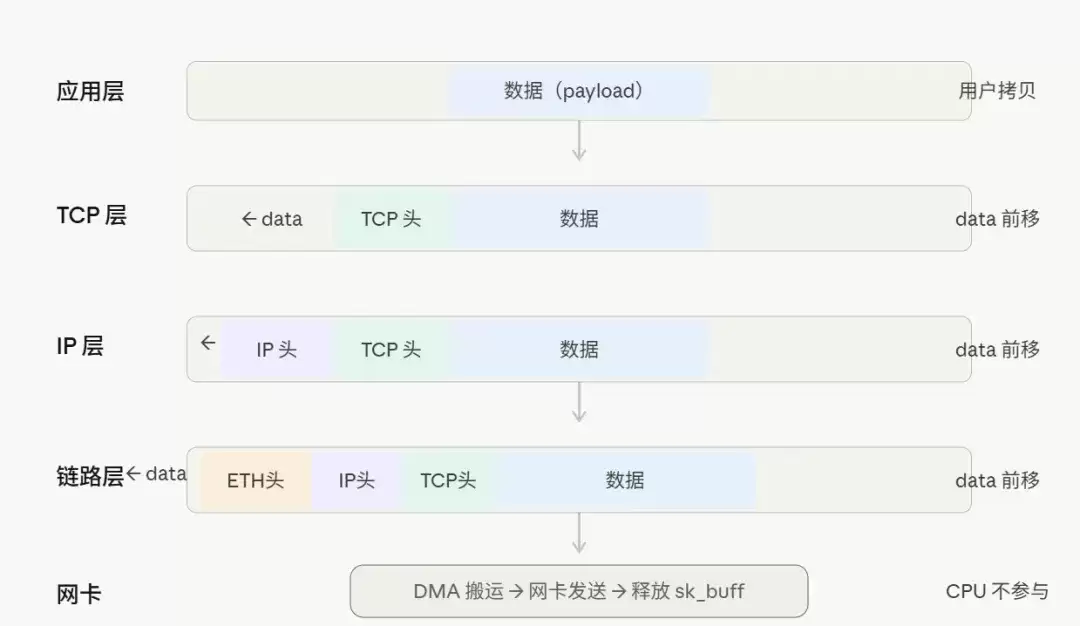

四、整个发送路径用图来看

请注意图中右侧的标注：从TCP层到链路层，每一步都只是data指针在前移，数据载荷本身一次也没有被拷贝。这正是Linux网络协议栈实现高性能的根本原因之一。

五、接收路径：从网卡到 recv()

接收路径可以看作是发送路径的逆过程。

网卡接收到数据帧后，通过DMA技术直接将其写入内核预先分配好的内存缓冲区，并创建一个sk_buff来描述它，随后触发一个硬中断。

硬中断处理：内核的中断处理程序收到中断后，将新到的sk_buff放入当前CPU的收包队列（softnet_data），然后触发一个软中断（采用NAPI机制），随即快速结束硬中断。这样网卡就能立即继续接收新数据包，不会被阻塞。

这里为什么要引入软中断和NAPI？因为网络数据包可能以极高的速率到达，如果每个包都在硬中断上下文中完成全部协议处理，频繁的中断会严重消耗CPU资源，影响系统整体性能。NAPI机制让硬中断只负责“通知”有数据到达，后续的批量协议处理在软中断中完成，大幅减少了中断次数，显著提升了网络吞吐量。

软中断处理：在软中断上下文中，协议栈开始逐层解析数据包：

链路层：检查以太网帧头，识别上层协议类型（IP/ARP等），
       将 data 指针后移 14 字节，跳过以太网头部
       ↓
IP 层：  检查IP包头，验证校验和，判断是否需要分片重组，
       将 data 指针后移 20 字节，跳过IP头部
       ↓
TCP 层： 根据四元组（源IP、源端口、目的IP、目的端口）找到对应的socket，
        处理序列号、确认号，将数据放入socket的接收缓冲区

应用层 recv()：最后，当应用程序调用recv()时，数据从socket的接收缓冲区拷贝到用户空间提供的buf中。这是整个接收路径中，数据发生的唯一一次CPU参与的拷贝。

六、sk_buff 的克隆与共享

这里有一个值得关注的优化细节：同一份网络数据有时需要被多个上下文同时引用。例如，发送出去的TCP报文段需要保留一个副本等待对方的ACK确认，以备可能的超时重传；或者，一份数据可能需要同时发送给本地的监听socket和转发到其他网络接口（如桥接或组播）。

在这种情况下，复制整个sk_buff并不需要复制庞大的数据载荷本身，而只需复制那个“运单头”——即创建一个新的sk_buff结构体，让新旧两个结构体指向同一块底层数据内存，并通过引用计数来协同管理这块内存的生命周期。

// 浅拷贝（克隆）：共享底层数据，只复制 sk_buff 结构头
struct sk_buff *skb2 = skb_clone(skb, GFP_ATOMIC);

// 深拷贝：完整复制 sk_buff 结构头和数据缓冲区
struct sk_buff *skb2 = skb_copy(skb, GFP_ATOMIC);

这同样是“零拷贝”设计思想的体现——在可能的情况下优先共享数据，只在确实需要对数据内容进行独立修改时，才进行开销更大的深拷贝。

七、零拷贝：sendfile 和 sk_buff 的配合

谈到零拷贝优化，sendfile系统调用是一个经典案例。

回顾普通的“读文件-发网络”流程：数据需要从磁盘读取到内核的Page Cache，再从Page Cache拷贝到用户空间缓冲区，接着从用户空间缓冲区拷贝到内核的socket缓冲区，最后才由网卡发出。这个过程发生了两次数据拷贝和两次上下文切换。

磁盘 → 内核 Page Cache → 用户态 buf → 内核 socket buf → 网卡
        （内核到用户拷贝）      （用户到内核拷贝）

而使用sendfile系统调用时：

sendfile(socket_fd, file_fd, &offset, count);

磁盘 → 内核 Page Cache → 网卡（通过 DMA）
        （仅传递页面引用，无数据拷贝）

内核直接将Page Cache中的内存页面映射到sk_buff中，sk_buff并不持有数据的副本，而是持有对这些页面的引用。网卡通过DMA，可以直接从Page Cache中读取数据并发送出去。Nginx、Apache等Web服务器在发送静态文件时默认就开启了sendfile支持，这是其实现高性能文件传输的重要原因之一。

八、高频面试题精析

1. Linux 网络包收发过程中，数据被拷贝了几次？
发送方向：用户态缓冲区 → 内核sk_buff缓冲区（发生1次CPU拷贝）。之后各层协议处理仅移动指针，不拷贝数据。DMA将数据从内存搬运到网卡不属于CPU拷贝。总计1次CPU拷贝。
接收方向：网卡通过DMA将数据直接写入内核内存（无CPU拷贝）。各层协议处理移动指针。最后sk_buff中的数据 → 用户态recv缓冲区（发生1次CPU拷贝）。总计1次CPU拷贝。
如果使用sendfile发送静态文件，可以实现0次CPU拷贝（数据直接从Page Cache经由DMA发送到网卡）。

2. NAPI 是什么，为什么要用它？
NAPI（New API）是Linux内核改进后的网络收包处理机制。早期驱动中，每个到达的数据包都会触发一次硬中断，在高流量场景下会产生“中断风暴”，导致CPU利用率达到100%。NAPI的解决思路是：第一个数据包触发硬中断，中断处理程序会暂时关闭网卡中断，并启动一个软中断来轮询网卡，批量收取队列中的数据包。当轮询发现没有新包到达时，再重新打开网卡中断。这样，在高负载时依靠软中断轮询批量处理，避免了频繁中断；在低负载时则退回中断模式，降低延迟并节省CPU资源。

3. sk_buff 的 clone 和 copy 有什么区别？
skb_clone是浅拷贝，只新建一个sk_buff结构头，与原始sk_buff共享底层的数据缓冲区（引用计数加1）。如果需要修改数据内容，需要先调用skb_make_writable触发写时复制（Copy-on-Write）。适用于只读或共享场景，速度极快。
skb_copy是深拷贝，会完整复制sk_buff结构头和数据缓冲区，生成两个完全独立的对象。适用于需要独立修改数据内容的场景，内存和CPU开销更大。

4. TCP 的粘包问题是在哪一层发生的？
粘包问题发生在应用层。TCP是面向字节流的传输协议，内核中的sk_buff可能会将多个应用层消息的数据合并成一个TCP段发送（Nagle算法等），也可能将一个大的应用层消息拆分成多个TCP段。接收端一次recv()调用返回的字节数，与发送端一次send()调用发送的字节边界没有必然的对应关系。因此，应用层必须自己设计协议来处理消息边界，常见方法有：在消息前添加长度字段、使用特殊分隔符、或采用固定大小的消息格式。这不是TCP协议的缺陷，而是其流式协议（Stream）的设计本质所决定的。

九、结语

sk_buff堪称Linux网络协议栈的灵魂与基石。

它通过四个精妙的指针划定了数据的逻辑边界，使得协议头的增删只需移动指针，无需拷贝数据；它通过浅拷贝机制支持高效的数据共享，为零拷贝优化铺平了道路；它贯穿从网卡驱动到socket接口的整个数据处理路径，将TCP/IP协议栈中每一层抽象的工作，无缝串联成一个高效、连贯的整体。

深入理解了sk_buff的设计哲学与运作机制，当被问到“Linux网络性能为什么如此强大”时，你便能给出具体到代码层面的、扎实而深刻的答案，而不再是一句泛泛而谈的“因为内核优化得好”。
