新手如何绘制技术架构图实用步骤详解

在技术项目开发与系统设计中，一张清晰专业的技术架构图，其价值堪比建筑领域的施工蓝图。无论是向团队成员阐述系统设计思路，还是与产品、运维等上下游角色沟通协作，架构图都能将复杂的逻辑关系与组件交互可视化，显著降低理解成本与沟通门槛。然而，绘制出既专业准确又易于理解的架构图，确实需要掌握正确的方法与工具。本文将系统性地为您解析技术架构图的绘制精髓与实战步骤。

技术架构图的核心定义与价值

简而言之，技术架构图是一种将系统内部结构进行视觉化呈现的图表工具。它通过图形符号，清晰展示系统由哪些核心组成部分、功能模块构成，并阐明它们之间如何连接、协作与数据交换。一张全面的架构图通常涵盖四个关键层面：软件架构、硬件架构、中间件架构以及数据架构。

该图表提供了一个高层次的系统全景视图，能够帮助架构师、开发者和相关干系人快速把握系统的整体结构、核心工作流程以及组件间的交互逻辑。其价值贯穿系统全生命周期：在规划阶段用于梳理思路、明确边界；在开发阶段指导具体实现、确保架构落地；在运维与迭代阶段，则成为不可或缺的文档参考，保障团队认知一致，提升维护效率。

/ignore-error/1" uploadprocessed="true">

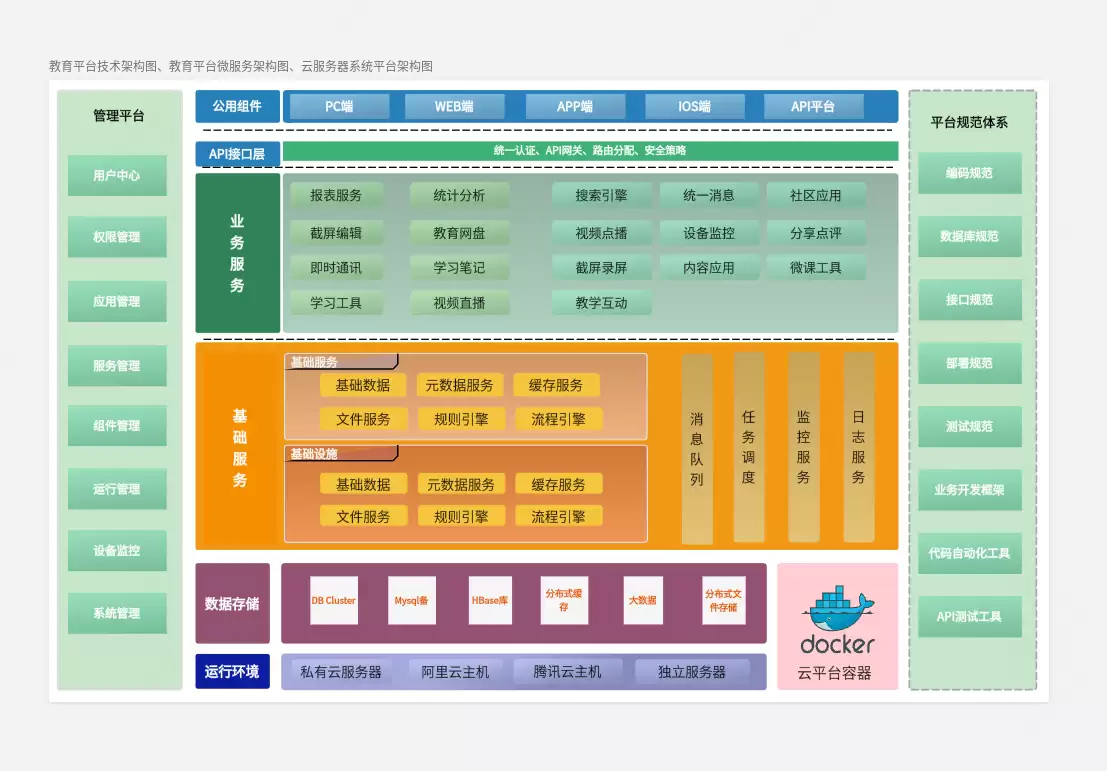

教育平台技术架构图模板

技术架构图的核心构成要素详解

要绘制出一张优秀的架构图，首先必须深入理解其基本构成要素。一张标准且完整的技术架构图应包含以下关键部分：

模块与组件

这是构建系统骨架的核心。模块指承担独立、完整功能的大型单元，而组件则是模块内部更精细的功能单元，例如用户服务、订单数据库、API网关、缓存集群等。每个部分都应有清晰的职责边界，并通过连线或箭头明确展示其关联关系。

数据流与信息流

这描绘了系统内部动态运行的“血液”。数据流侧重于展示数据的起源、传输路径、处理过程与最终存储；信息流则更关注控制指令、状态消息的传递路径。使用带方向的箭头清晰标示这些流向，是理解系统运行时行为的关键。

系统交互与通信协议

组件之间并非孤立存在，它们如何“对话”至关重要。这部分需要明确组件间的交互模式（如同步调用、异步消息）以及所使用的具体通信协议，例如HTTP/HTTPS、gRPC、WebSocket，或通过RabbitMQ、Kafka等消息中间件进行通信。在图中常用不同样式的连接线来区分协议类型。

依赖关系

明确组件间的依赖方向是评估系统复杂度和变更影响的基础。例如，业务逻辑层依赖于数据访问层提供的服务，Web前端应用依赖于后端RESTful API。清晰的依赖关系有助于进行影响分析、制定部署顺序和保障系统稳定。

基础设施层

系统运行在何种环境之上？这部分描述了底层的支撑环境，包括物理服务器、虚拟机、容器（如Docker/Podman）、云服务平台（如AWS、阿里云、腾讯云的各类计算实例）以及网络拓扑（VPC、负载均衡器等）。它直接决定了系统的部署架构、弹性伸缩能力与高可用性设计。

安全性与权限控制

在当今的数字化环境中，安全要素不可或缺。架构图中需要体现如何保障系统安全，例如身份认证（如OAuth 2.0、JWT）、访问授权机制、数据传输加密（TLS）、网络防火墙、Web应用防火墙（WAF）以及API网关的安全策略等是如何集成到整体架构中的。

/ignore-error/1" uploadprocessed="true">

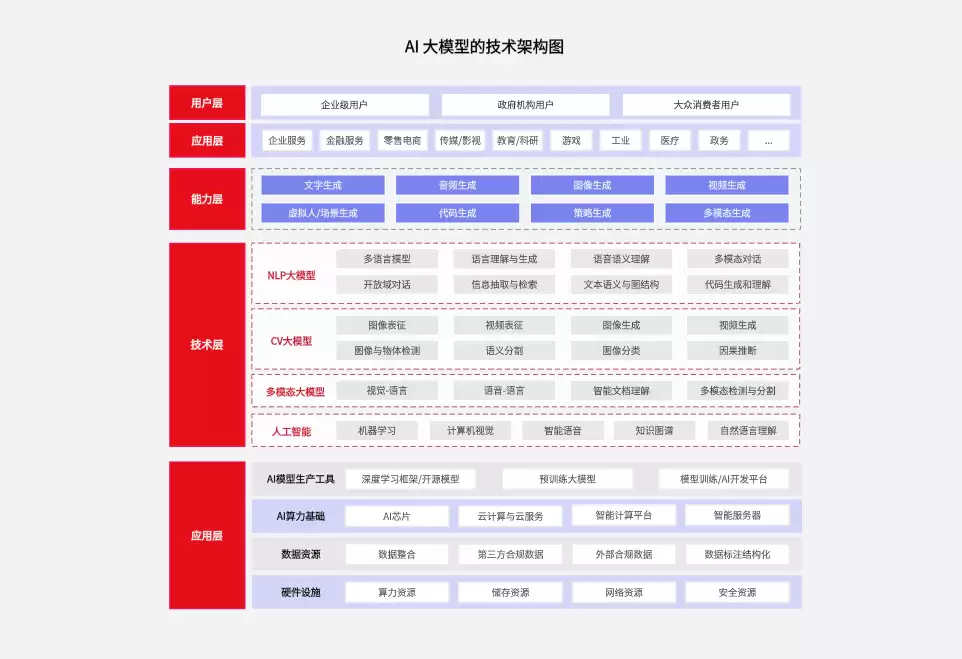

AI大模型的技术架构图模板

技术架构图绘制步骤与最佳实践

在明确了架构图的要素后，便可进入实战绘制阶段。遵循以下系统化的步骤，能够帮助您高效地产出专业架构图。

第一步：选择专业的架构图绘制工具

工欲善其事，必先利其器。选择一款功能强大的绘图工具至关重要。优秀的工具应具备丰富的预制架构符号库、灵活的连线与布局功能、良好的团队协作特性，并能提供多种行业模板参考。市面上有诸多专业和在线工具可供选择，能极大提升绘图效率与专业性。

/ignore-error/1" uploadprocessed="true">

第二步：前期信息梳理与范围界定

动笔前，充分的准备是关键。首先明确架构图的目标受众与详细程度（是概览图还是详细设计图？）。随后系统性地收集信息：系统的核心业务功能与需求是什么？包含哪些主要的功能模块？关键的数据实体及其流转路径是怎样的？模块间存在哪些调用与依赖关系？系统将部署在何种基础设施环境？需要满足哪些安全与合规要求？将这些信息条理化，形成绘制的核心素材。

第三步：确定架构风格与整体布局

基于收集的信息，规划图纸的整体框架。常见的架构风格包括分层架构（如表现层、应用层、领域层、基础设施层）、微服务架构、事件驱动架构等。可以参考经典的架构模式，并结合自身系统特点进行调整。许多绘图工具的模板库提供了针对云原生、微服务、数据中台等场景的现成模板，选择一个相近的作为起点，能快速搭建起结构雏形。

/ignore-error/1" uploadprocessed="true">

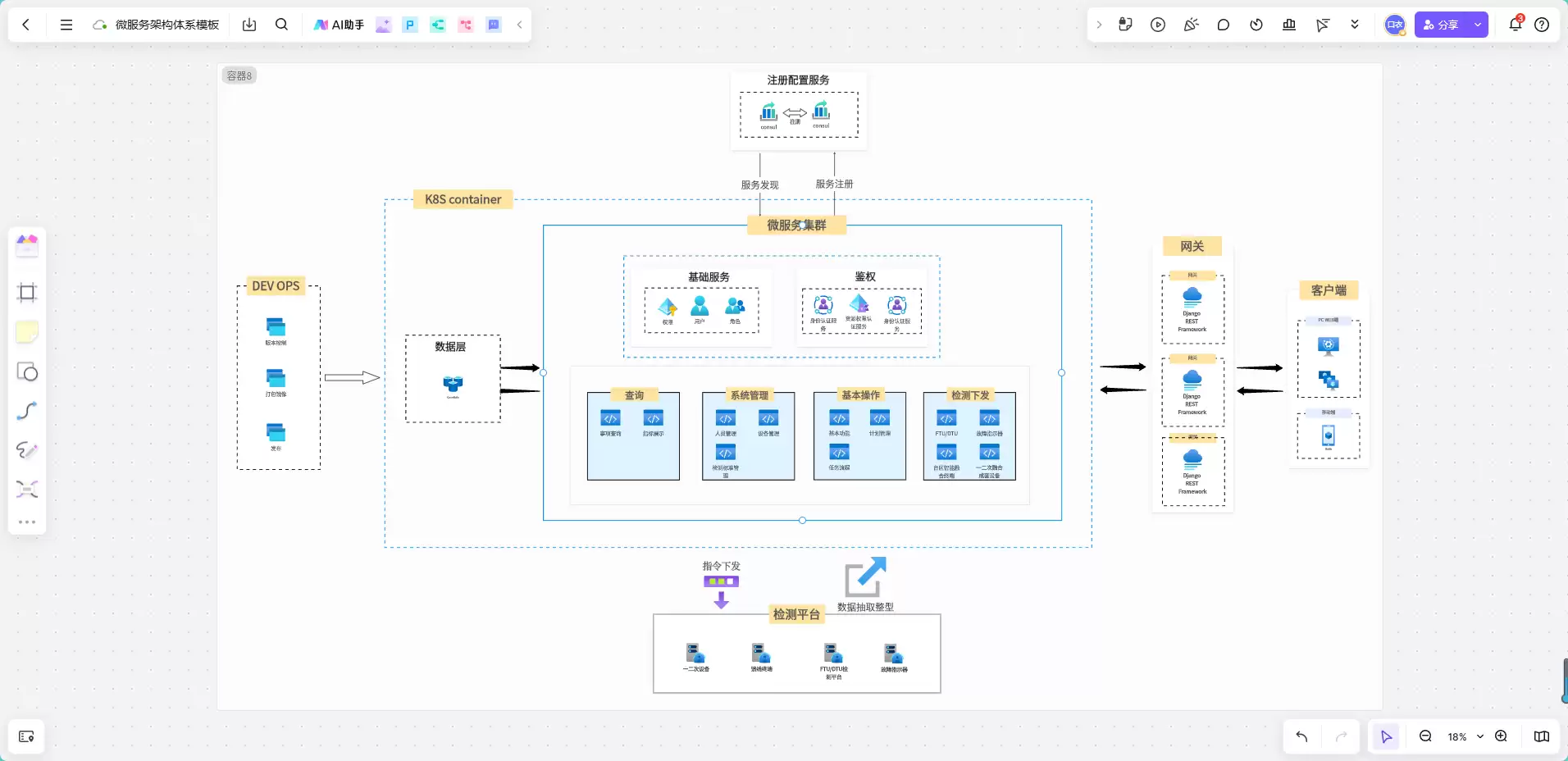

微服务架构图体系模板

第四步：绘制核心模块与组件，并进行智能布局

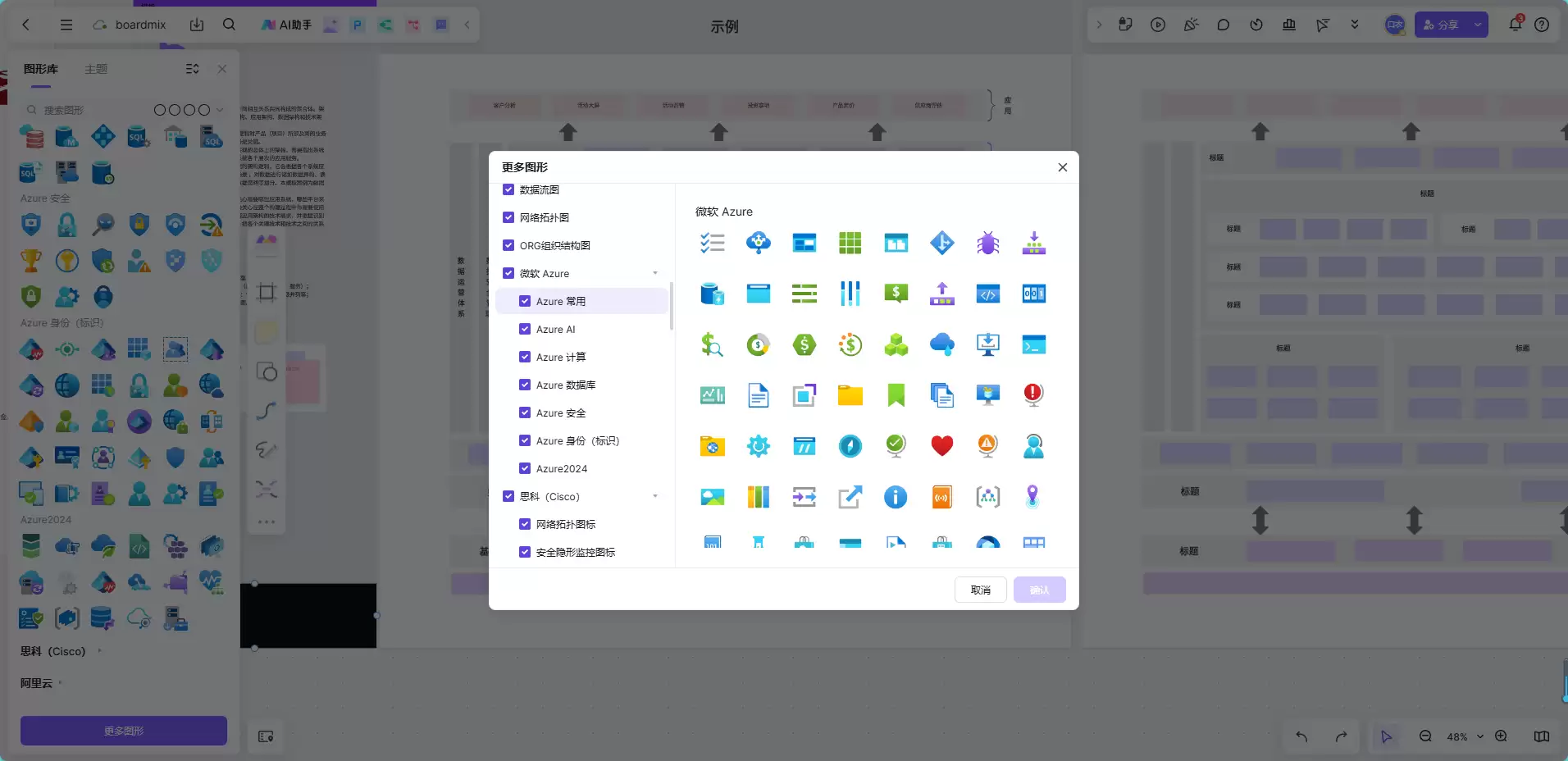

进入具体绘制环节。充分利用工具提供的标准化图形符号（如服务器、数据库、网络设备、云服务图标等），能让图表更加直观和专业。

• 模块划分与绘制：依据功能或层级，将系统划分为若干主要模块，用不同的形状、区域或颜色块进行表示，并附上准确的名称标签。使用颜色区分不同类型的模块（如计算、存储、网络）。
• 组件细化：在每个模块内部，进一步绘制出关键的组件实例，如具体的微服务名称、数据库表、消息队列主题、API接口等。
• 智能布局与对齐：利用工具的自动对齐、等距分布、图层排序等功能，使图形排列整齐、层次分明，避免视觉上的拥挤或交叉，确保整体一目了然、逻辑清晰。

/ignore-error/1" uploadprocessed="true">

第五步：添加交互关系与关键注解说明

• 连接线是架构图的灵魂：使用带箭头的连线清晰地展示模块与组件间的数据流向、调用关系或依赖方向。可通过实线/虚线、不同颜色和线型来区分同步请求、异步消息、读写操作等不同交互类型。
• 注释让图纸更具可读性：在复杂或关键连接点、组件旁添加简洁的文字说明，解释该组件的核心职责、接口协议、关键数据格式或特殊设计考量。善用标注、便签进行高亮提示，补充非图形化表达的信息。
• 团队协作评审与定稿：技术架构图常需团队共识。利用工具的实时协作、评论与版本历史功能，将图纸分享给相关同事进行评审，收集反馈并迭代修改，确保最终版本准确无误且达成一致。

总而言之，掌握技术架构图的绘制方法，本质上是掌握了一种高效、精准的技术设计与沟通语言。从理解核心要素到遵循步骤绘制，这一过程不仅能帮助您更好地梳理与呈现系统设计，更能促进团队协作与知识传递。选择一款功能全面、体验流畅的专业绘图工具，无疑能让架构设计与文档工作事半功倍，产出更具价值的技术资产。
