系统用例图绘制方法全面解析与实战指南

在软件工程和系统分析领域，用例图是理解系统功能、梳理用户交互的绝佳工具。它用一张图，就能清晰地勾勒出“谁”能通过系统“做什么”。今天，我们就来深入聊聊系统用例图，并结合几个典型场景的模板，看看它究竟怎么用、怎么画。

/ignore-error/1" uploadprocessed="true">

网上订票系统用例图模板

应用场景

这套模板的适用性非常广，但凡涉及在线票务预订的平台都能用上，比如我们熟悉的火车票、飞机票、电影票预订网站。它的核心就是围绕用户购票、后台管理和支付结算这一整套流程来设计的。

用例分析

先来看看系统中的几个关键角色：

• 参与者：主要是三类——使用服务的普通用户、负责后台运营的管理员，以及处理资金流转的第三方支付平台。
• 主要用例：
  • 对用户而言，核心操作链很清晰：搜索票务信息、预订心仪的票、完成在线支付，当然也少不了取消订单和查询历史订单这些后续操作。
  • 管理员的职责则偏向后台：管理票务的上下架与库存、处理用户的退款申请，以及查看销售数据报表以辅助决策。
  • 第三方支付平台的角色相对独立且专注，就是安全、高效地处理支付和退款请求。

价值分析

这样一张图的价值在哪？首先，它极大地方便了用户，实现了随时随地购票，体验更流畅。其次，它将散乱的票务信息统一管理起来，运营效率自然就上去了。最后，通过无缝连接支付平台，整个交易的闭环变得既便捷又可靠。

（2）仓储管理系统用例图

/ignore-error/1" uploadprocessed="true">

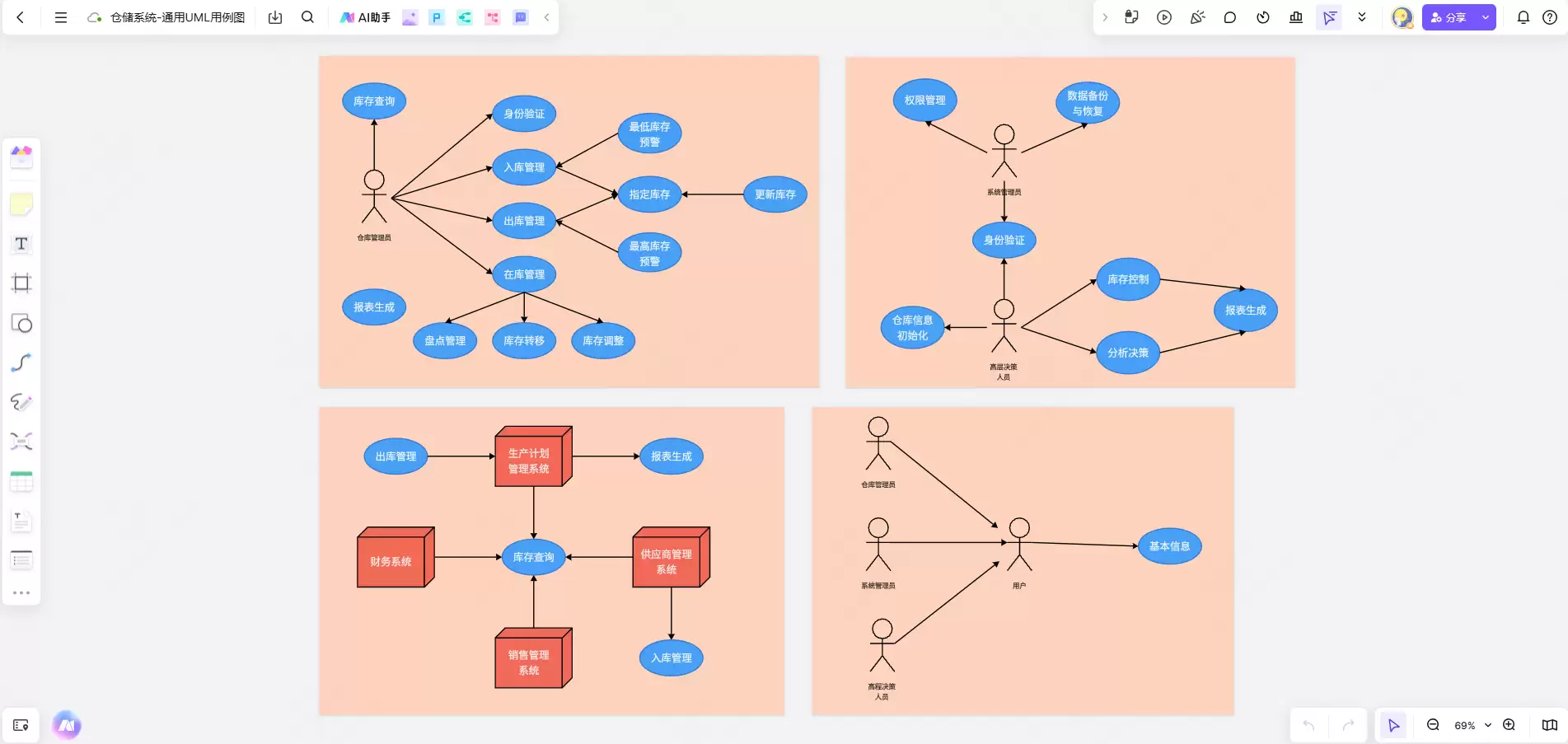

仓库管理系统用例图模板

应用场景

这套模板是大型物流公司、电商仓储中心或企业内部仓库的“管理蓝图”。它的目标很明确：优化库存控制，提升物流调度效率。

用例分析

• 参与者：涉及仓库管理员、供货的供应商以及掌控全局的系统管理员。
• 主要用例：
  • 仓库管理员的日常围绕库存展开：新货到来要入库登记，随时需要库存查询，发货时需要出库管理，定期还要进行盘点库存以确保账实相符。
  • 供应商则主要与采购环节交互：提交采购订单，并查询库存状态以安排补货。
  • 系统管理员负责支撑体系，如用户权限管理和基于数据的分析工作。

价值分析

它的价值体现在三个层面：最直接的是提高库存管理精准度，有效减少缺货或货物积压的老大难问题。进而，它能推动仓储作业的自动化，加快物流周转。从更宏观的供应链视角看，它便于各方协同，从而提升整体运营效率。

（3）学籍管理系统用例图

/ignore-error/1" uploadprocessed="true">

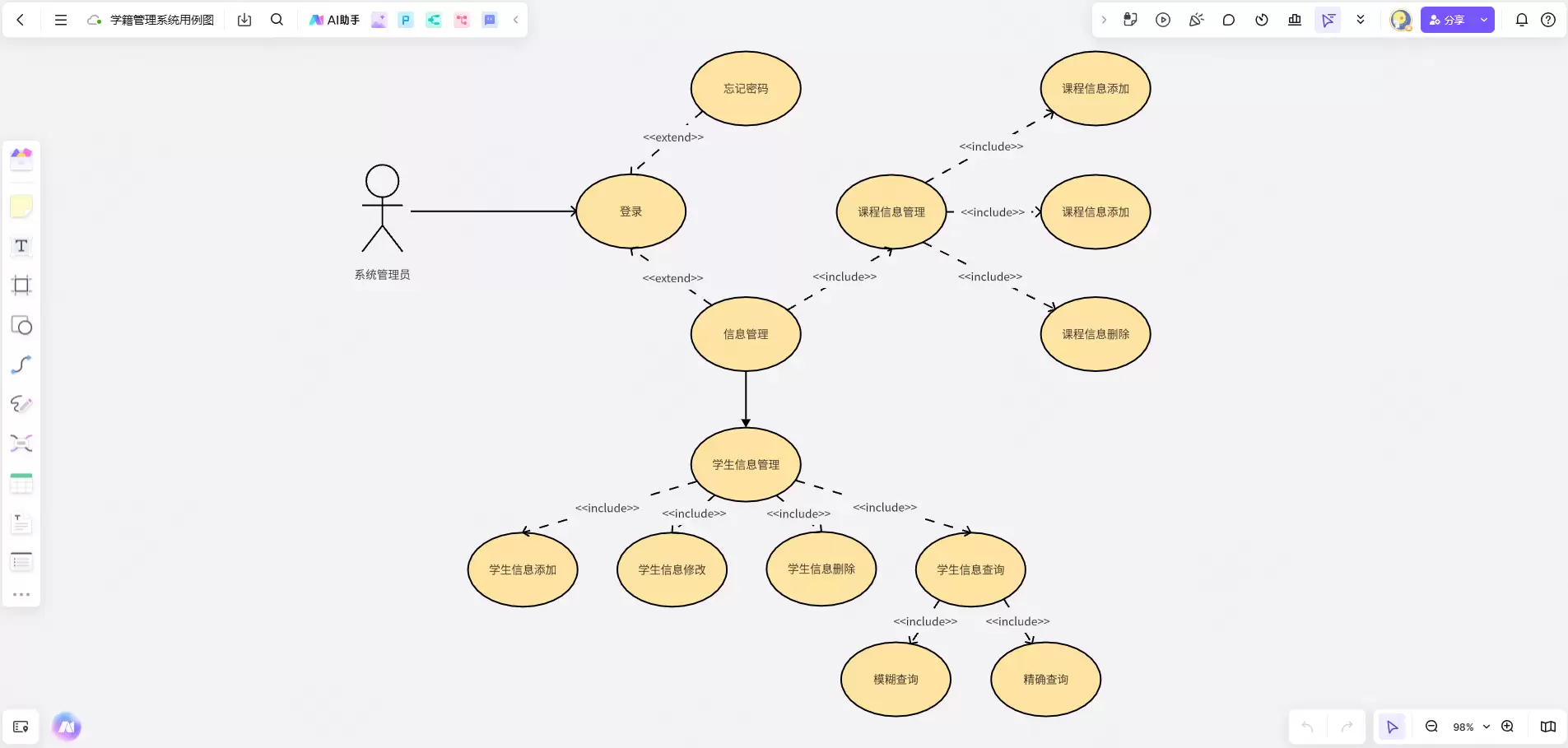

学籍管理系统用例图模板

应用场景

这套模板专为教育领域设计，适用于大中小学、教育培训机构乃至政府教育部门，核心是管理学生信息、课程安排和成绩等教学相关数据。

用例分析

• 参与者：构成了教学铁三角：学生、教师和教务管理员。
• 主要用例：
  • 学生的核心需求是信息获取与课程参与：查询个人学籍信息、在系统中选课、以及查看课程成绩。
  • 教师则侧重于教学管理：录入并发布学生成绩、查看所授课程的学生名单、以及管理自己的课程信息。
  • 教务管理员扮演着中枢角色：负责维护和管理所有学生的学籍信息、审核学生的选课申请，并向师生发布重要的教学通知。

价值分析

将传统的纸质学籍电子化，首先带来的是数据准确性和安全性的飞跃。同时，课程安排、选课审核等流程线上化，显著提升了教学管理效率。最终，学生和教师都能享受在线实时查询的便利，信息获取不再受时空限制。

（4）餐厅管理系统用例图

/ignore-error/1" uploadprocessed="true">

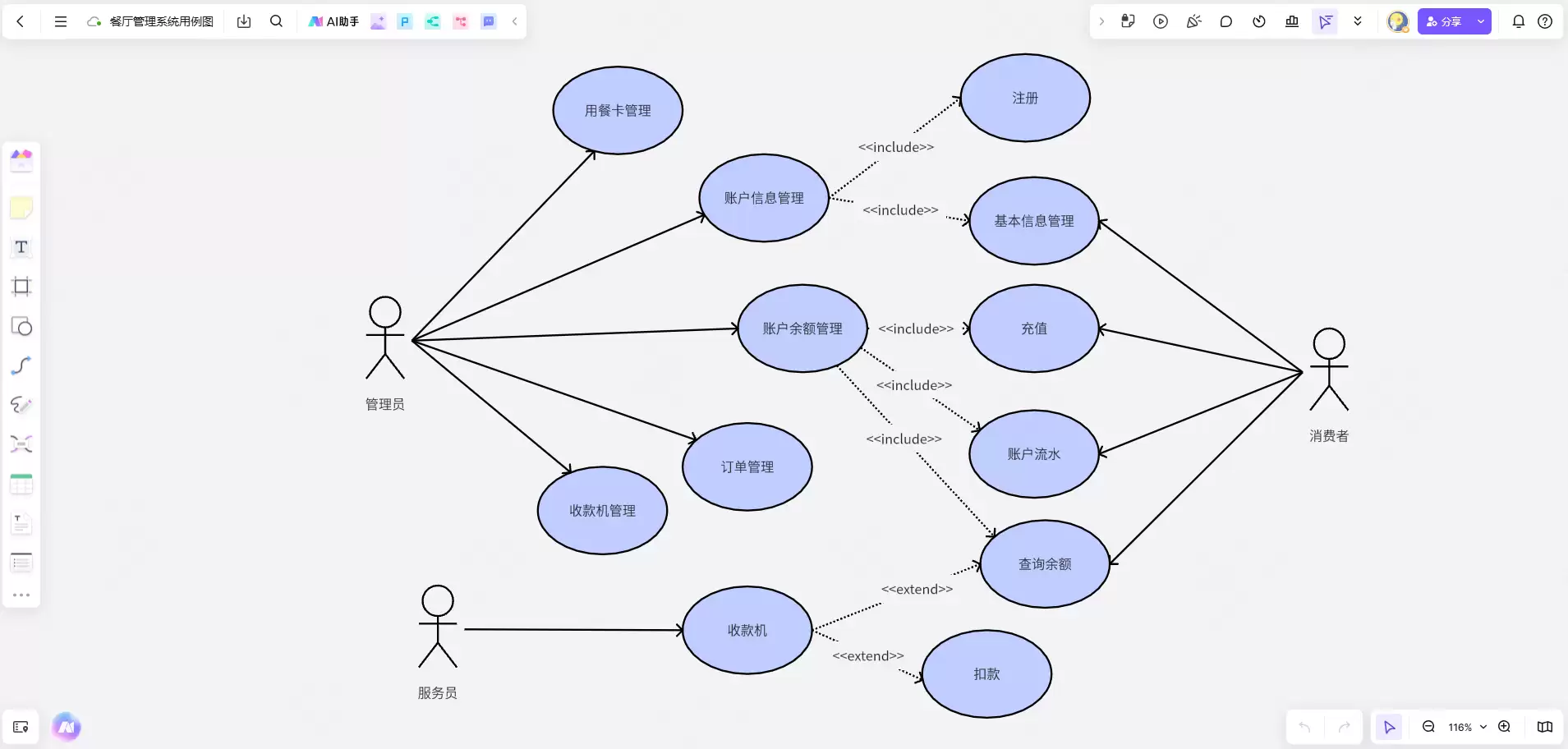

餐厅管理系统用例图模板

应用场景

从街边小店到连锁餐饮集团，这套模板都能派上用场。它聚焦于餐厅运营的核心：订单流、菜品管理与库存控制。

用例分析

• 参与者：覆盖了餐厅内外的关键角色：顾客、服务员、厨师和后方的管理员。
• 主要用例：
  • 顾客的体验从预订开始，包括在线预订座位、到店或在线点餐，最后支付账单。
  • 服务员是前厅枢纽：需要查看并跟踪订单状态，根据顾客需求修改订单，并完成结账操作。
  • 厨师在后厨接收订单，并更新菜品制作状态（如“制作中”、“已出餐”）。
  • 管理员负责全局把控：管理菜单与定价、查看营业数据报表，以及管理食材库存，避免浪费。

价值分析

对餐厅而言，其价值立竿见影：通过数字化点餐和订单传递，大幅提高前厅后厨协作效率，降低人工错误与成本。精细化的库存管理有助于减少食材损耗。而积累的营业数据，能为优化菜品结构、制定营销策略提供精准的数据支持。

3. 系统用例图怎么画

看完了模板，你可能想问，自己动手画一张用例图，该从何入手？其实流程很清晰，遵循下面几个步骤，你也能画出专业、清晰的用例图。

（1）确定系统边界

这是第一步，也是定调的一步。所谓系统边界，就是明确你的系统到底管哪些事，不管哪些事。通常，我们用一个矩形框来表示整个系统，并在框内或顶部写上系统名称。划清这条线，能有效避免功能蔓延，让后续设计始终聚焦核心。

（2）识别参与者

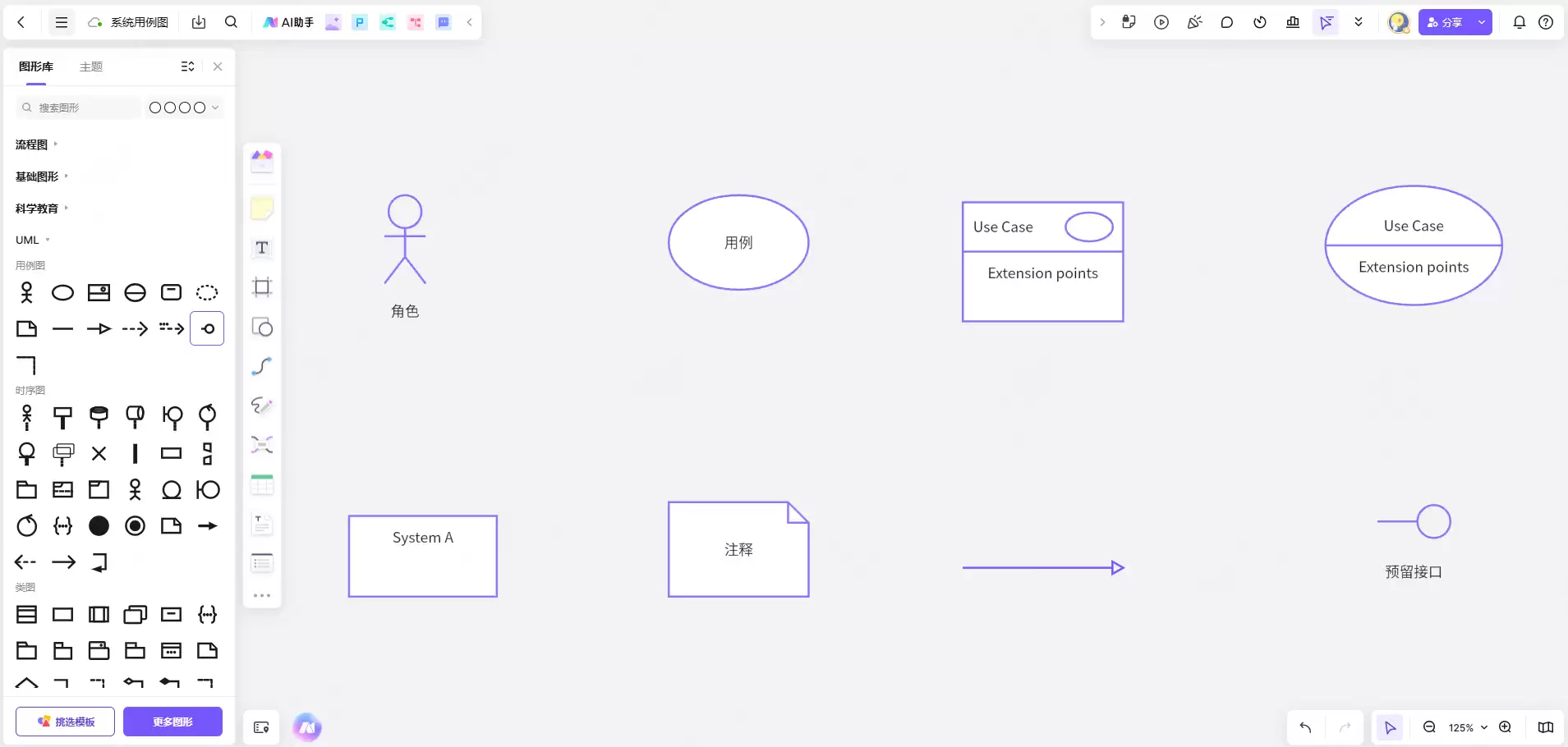

参与者，就是所有会与你的系统发生交互的外部对象。可能是不同类型的用户（如会员、访客）、管理员，也可能是其他需要对接的外部系统（如支付网关、信息平台）。识别出所有参与者，就等于弄清了系统要为谁服务。

/ignore-error/1" uploadprocessed="true">

（3）确定用例

现在，为每个参与者列出他们需要系统提供的核心功能，这就是“用例”。每个用例应该是一个明确的、可完成的目标，最好用“动词+名词”的动宾短语来命名，比如“提交订单”、“生成报表”。这一步是梳理系统功能骨架的关键。

（4）定义用例关系

用例之间往往不是孤立的。这时就需要用到几种关系来描绘它们之间的逻辑：

• 包含：表示某个用例必须执行另一个用例的功能，比如“支付订单”必须“验证支付密码”。
• 扩展：表示在特定条件下，一个用例的行为会扩展另一个用例，比如“普通下单”在用户是会员时，可以扩展出“使用积分抵扣”。
• 泛化：可以理解为继承关系，子用例继承父用例的行为并可以扩展，比如“支付”是父用例，“微信支付”和“支付宝支付”就是它的子用例。

（5）规范化整理和优化

草图完成后，别忘了回顾和优化。检查一下用例是否覆盖了所有参与者的核心需求？有没有重复或冗余的用例？布局是否清晰直观？调整一下图形排列，让整个图表看起来更整洁、易读。一张好的用例图，应该能让团队成员一目了然，达成共识。

4. 系统用例图用什么软件画

工欲善其事，必先利其器。选择一款合适的工具，画图过程会事半功倍。这里介绍几款常用工具，你可以根据团队习惯和项目需求来选择。

（1）BoardMix 博思白板

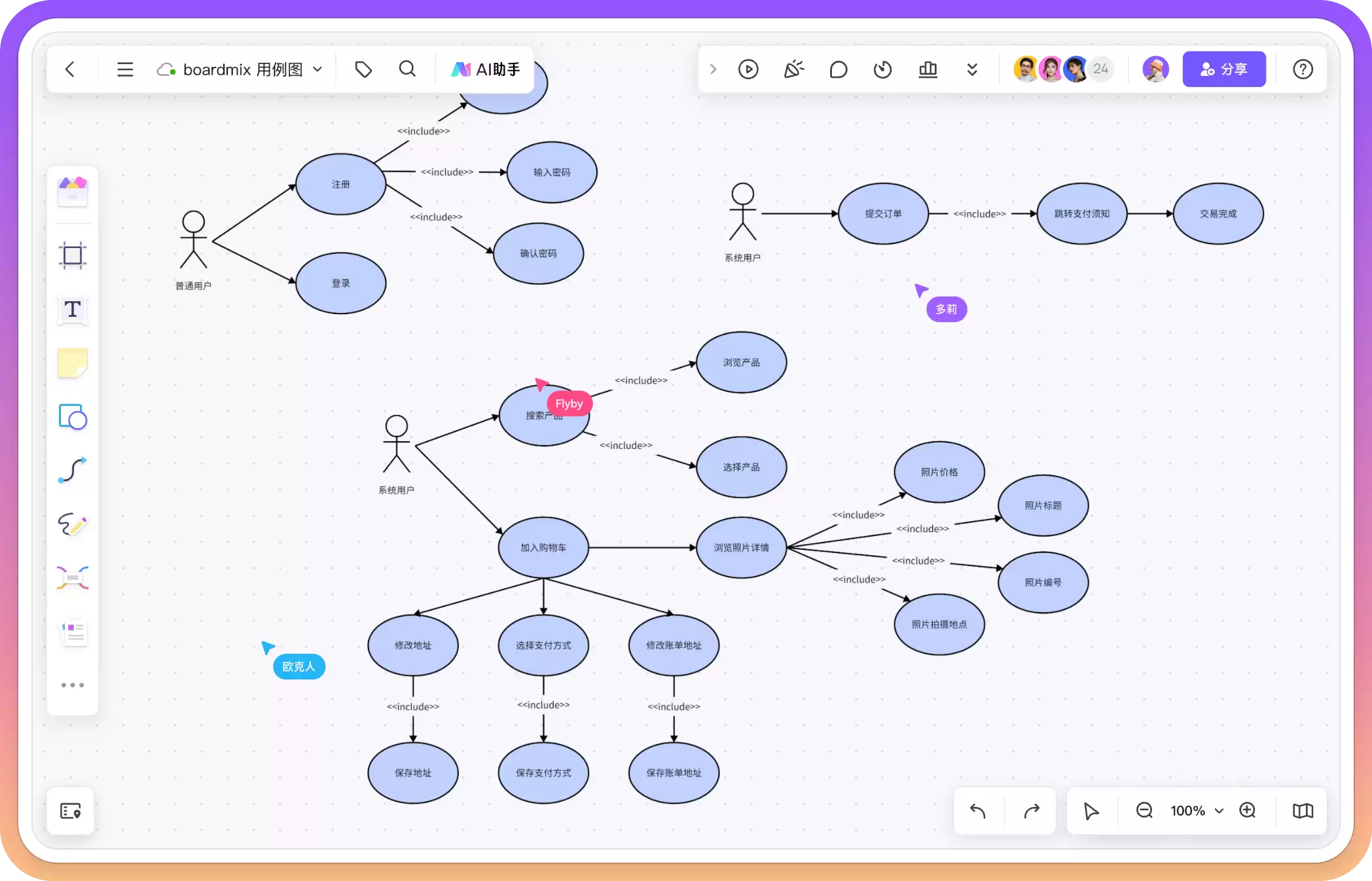

对于追求便捷协作的团队来说，BoardMix 是一个出色的在线选择。它内置了UML建模所需的图形库，通过简单的拖拽就能快速构建用例图。其最大的亮点在于强大的实时协作功能，团队成员可以同时在线编辑、评论，非常适合远程团队进行方案讨论和评审。

/ignore-error/1" uploadprocessed="true">

（2）Microsoft Visio

Visio 是微软旗下的老牌专业绘图工具，在企业环境中应用极广。它提供了非常全面和精美的UML模板和形状库，能够绘制出符合严格规范的专业图表。如果你所在的团队重度依赖 Microsoft 365 生态（如 Word, PowerPoint），那么 Visio 在图表嵌入和文档整合方面会有无缝的优势。

（3）Creately

Creately 同样是一款专注于图表绘制的在线工具，界面友好，上手快速。它提供了大量预设的专业模板，包括各种风格的用例图，能帮助用户快速起步。它也支持团队协作和云端存储，在易用性和协作性之间取得了不错的平衡。

（4）Visual Paradigm

如果你面对的是复杂的软件项目，需要进行深度的系统分析和设计，那么 Visual Paradigm 这类工具更为合适。它不仅仅是一个绘图工具，更是一个完整的UML建模平台，严格支持UML 2.x标准。除了绘制用例图，它还能进行需求管理、数据库设计甚至代码生成，并具备团队协作、版本控制等工程级功能，适合专业开发团队和架构师使用。

总而言之，系统用例图是连接业务需求与技术实现的桥梁。通过上面的模板参考和绘制方法，希望你能掌握这一利器。在实际项目中尝试绘制，你会发现，它不仅能提升团队沟通效率，更能为后续的开发和测试工作提供清晰、可靠的依据。
