边缘计算网关实现多路全景视频实时拼接的三种方法

今天我们来深入解析全景视频实时拼接融合边缘计算网关的核心要点，重点探讨其对前端摄像头机位部署的具体技术要求。理解这一问题的前提，是明确一个基本概念：摄像头的机位，即摄像头在物理空间中的安装位置与布局方式。这与多目全景监控摄像机的拼接设计逻辑一脉相承——机位部署方案直接决定了最终视频拼接融合的画质效果、全景覆盖范围，以及整个系统实施的技术复杂度。

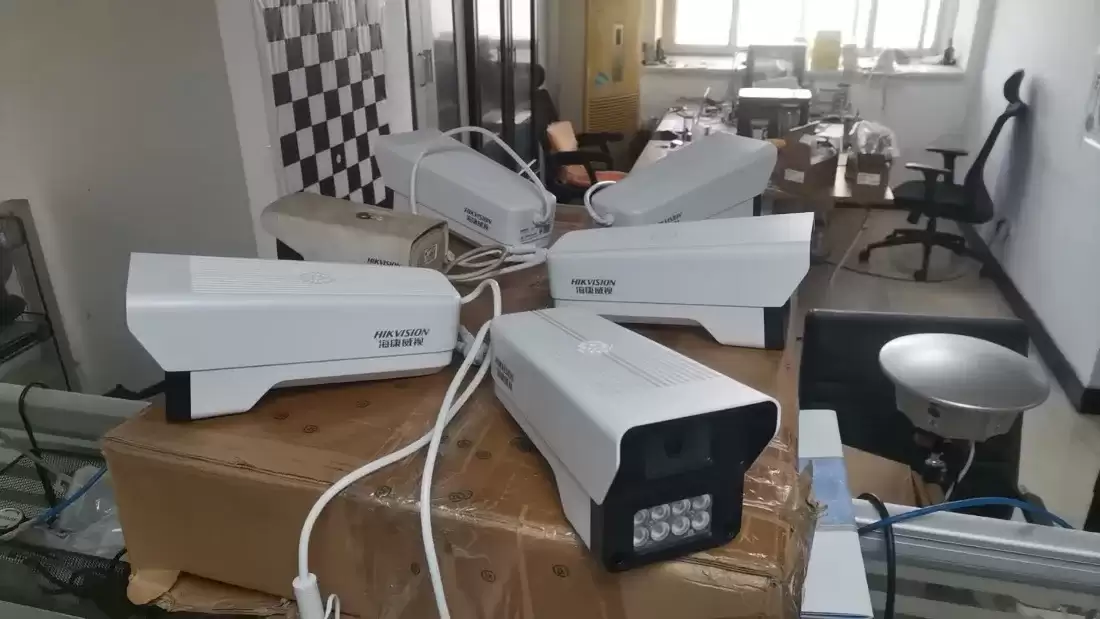

当前，主流的后端全景拼接融合解决方案，通常对应四种标准化的前端摄像头安装模式。然而，无论选择哪一种部署方式，要实现高质量、无撕裂的全景视频实时拼接，都必须满足两个至关重要的先决条件：其一，前端摄像头必须采用定焦镜头，以确保画面几何一致性；其二，相邻摄像头之间的监控视野必须拥有足够大的重叠区域，为图像配准与融合提供关键特征点。这两点是实现稳定拼接的技术基石，不可或缺。

第一种：横向一字型拼接

这种结构要求所有参与拼接的前端摄像头，在现场环境中沿一条水平直线进行部署。通过这种线性排列，最终能够无缝融合生成具有180度超宽水平视角的全景画面。该方案因其部署相对简单、技术成熟度高，成为目前应用最广泛的全景拼接结构之一。

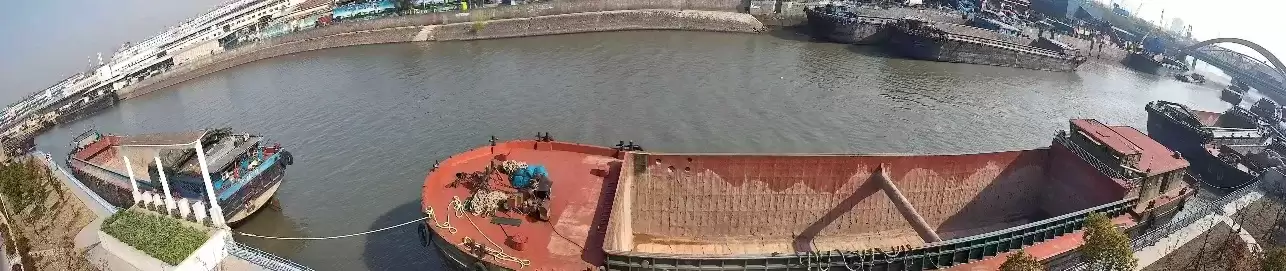

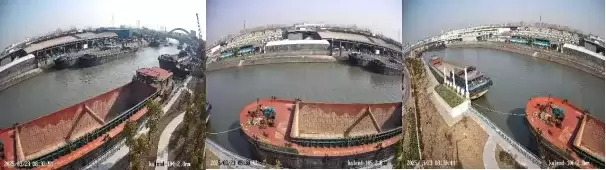

其典型的拼接效果可参考下图所示：

第二种：纵向一字型拼接

如果说第一种是“水平展开”，那么第二种则可理解为“垂直叠层”。它将多个摄像头的画面在垂直方向上进行拼接，从而形成一个具有超大垂直视角的监控画面，相当于将横向拼接获得的宽视野旋转了90度。这种结构尤其适用于需要重点关注垂直方向大范围场景的领域，例如高层建筑外立面监控、深井作业监测、电梯井道安全查看等，在实际项目中有着广泛的应用价值。

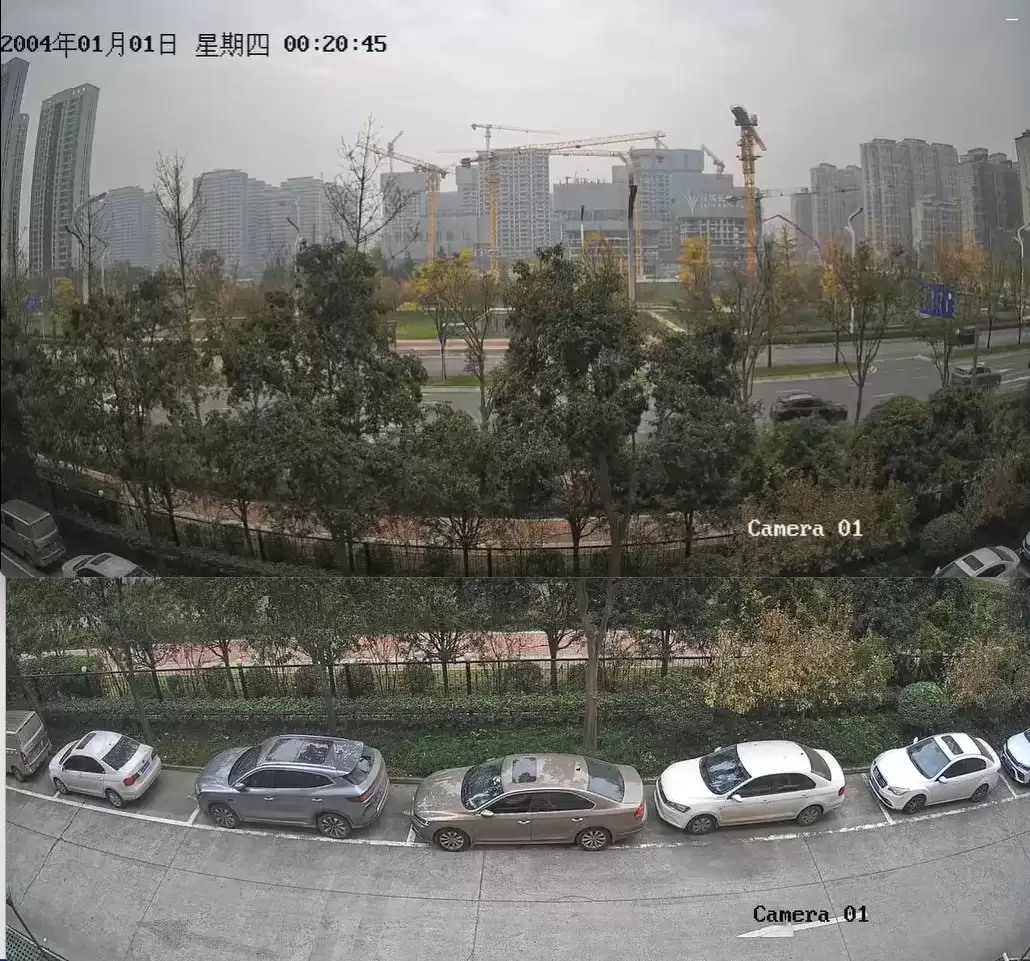

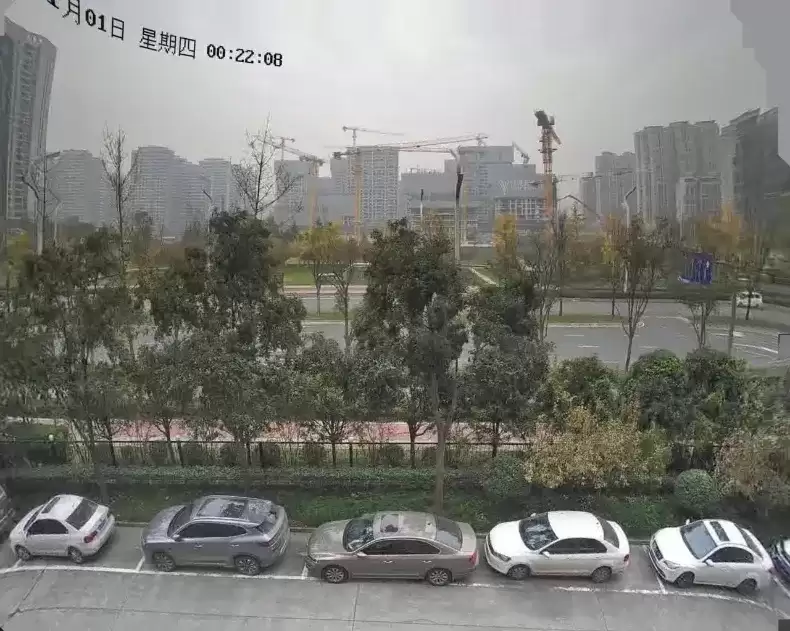

其拼接效果示意如下图所示：

第三种：环形全景拼接

环形拼接可进一步细分为两种模式：环形外拼与环形内拼。环形外拼是指摄像头镜头朝外，围绕一个中心点呈辐射状部署，最终能合成完整的360度水平全景画面。而环形内拼则恰好相反，摄像头镜头朝向共同的圆心，主要用于对中心物体进行多角度细节捕捉与整体三维轮廓呈现。由于拍摄目标与应用场景的根本性差异，环形内拼与环形外拼所采用的核心图像算法与具体拼接技术路径也完全不同。

第四种：穹顶形全景拼接

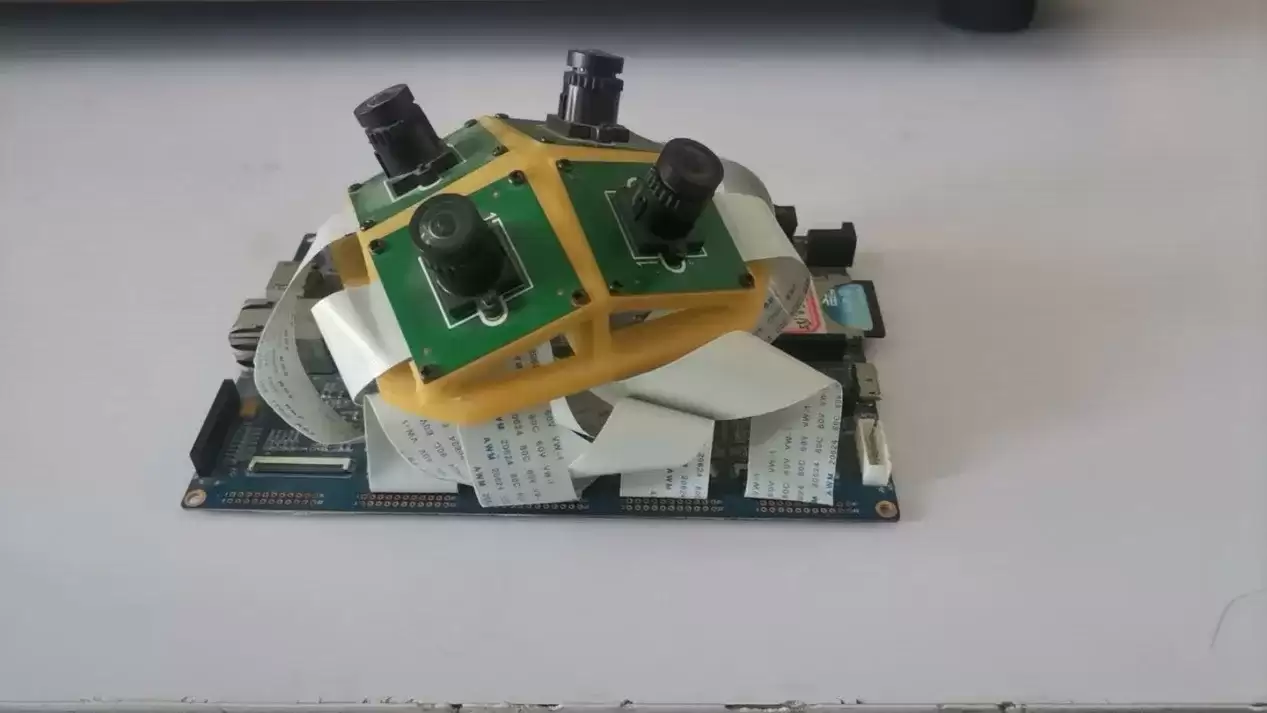

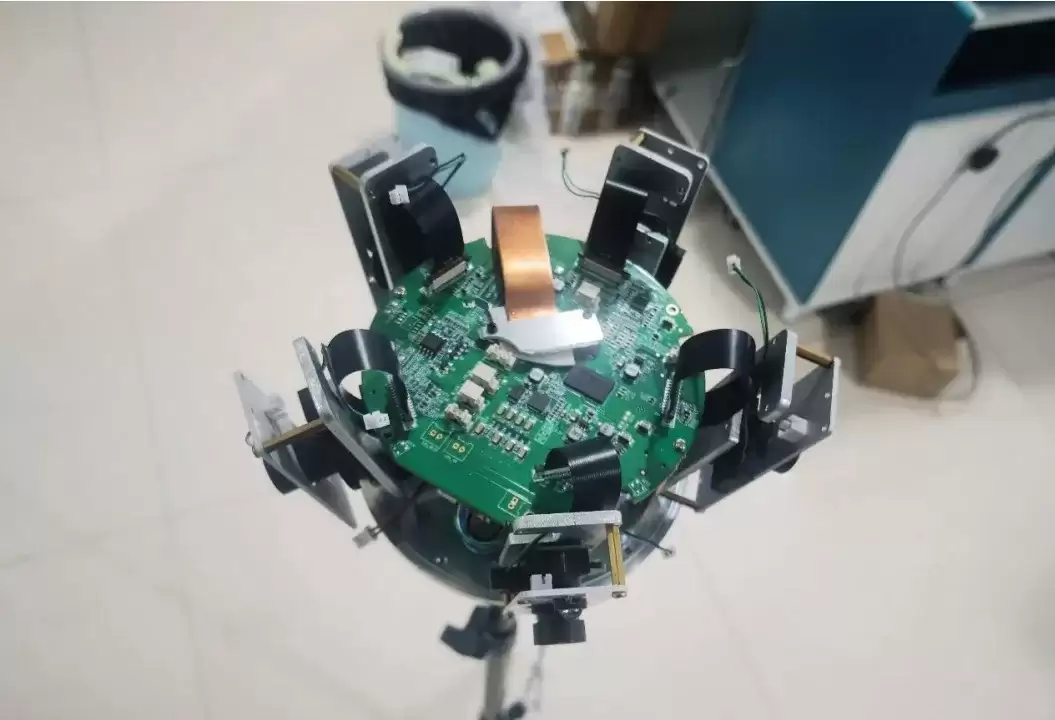

最后介绍的穹顶形拼接，是所有拼接模式中技术复杂度最高的一种。其设计原理与系统结构较为复杂，本文暂不展开详述，后续可专文深入探讨。为便于大家建立直观认识，现将此种拼接方式的典型设计结构图展示如下。

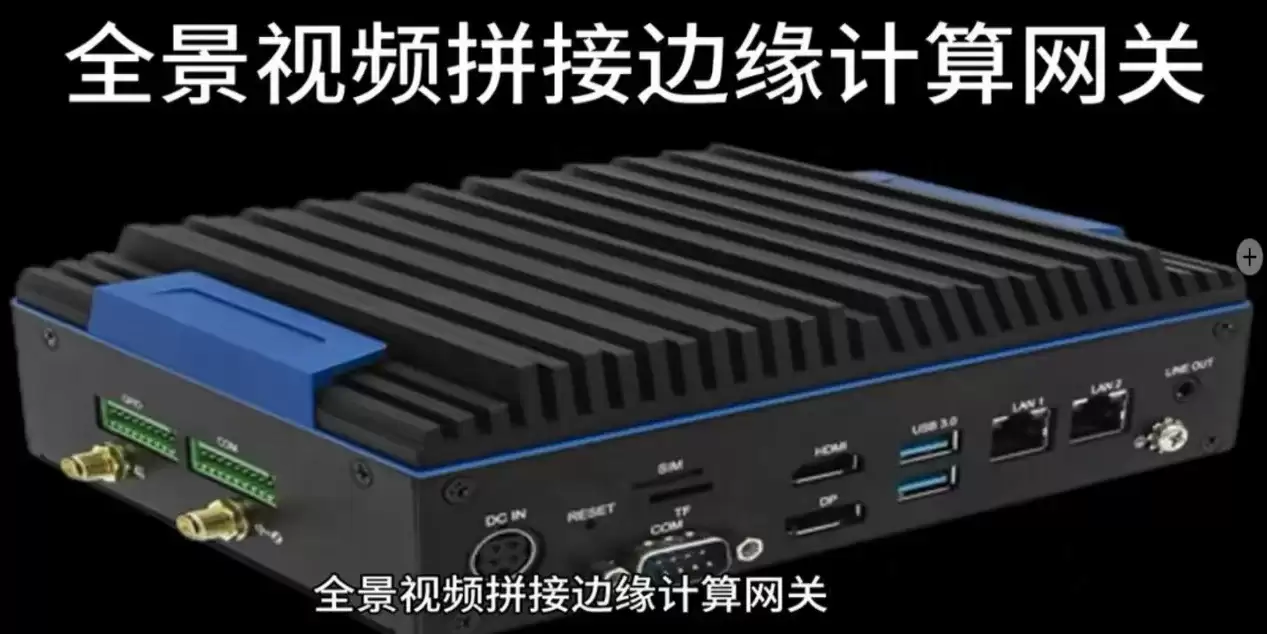

总结而言，在上述几种主流拼接方式中，除了环形内拼和穹顶形拼接，我们的全景视频实时拼接融合边缘计算网关能够对横向、纵向及环形外拼等多种结构实现高效、稳定的实时拼接融合处理，这已能满足市场上绝大多数全景监控应用的需求。当然，技术演进永无止境，针对第四种穹顶形拼接等前沿模式，我们的研发团队正在进行持续的技术攻关与实验验证。一旦在关键技术上取得实质性突破，我们将第一时间与业界同仁分享最新成果。
