可重构芯片如何成为人工智能的理想解决方案

在数字化浪潮席卷全球的今天，人工智能（AI）已成为驱动技术革命的核心引擎。从基础的机器学习到深度学习和Transformer架构的普及，AI技术正以前所未有的速度迭代。这种演进直接催生了AI应用场景的多元化爆发——从注重极致能效的智能摄像头、物联网终端，到处理海量数据的数据中心云端服务器，AI的算力需求无处不在。

然而，应用场景的差异导致了截然不同的硬件需求。在边缘计算场景中，设备必须在严苛的功耗限制下完成实时视觉分析等复杂任务。而在云端，面对TB级的数据吞吐和复杂的自然语言处理，强大的并行计算能力则成为关键。无论部署于何处，AI芯片都是决定系统性能与效率的“算力心脏”。但一个核心问题随之浮现：当AI算法本身正朝着复杂化、动态化的方向演进时，传统固定架构的芯片，是否还能灵活应对？

现代神经网络模型作为AI算法的核心，具有一系列复杂多样的特征，这些特征对芯片的设计和性能产生了深远的影响。

首先，神经网络的拓扑结构正日益复杂化。早期模型多由卷积层和全连接层简单堆叠。如今，为了追求更高精度与效率，诸如ResNet的残差连接、Transformer的自注意力机制等创新结构已成为主流。残差连接有效缓解了深度网络中的梯度消失问题，而注意力机制则通过动态权重分配，让模型能够智能聚焦于关键信息。以特斯拉在2023年AI Day展示的神经网络为例，其复杂的节点类型与连接方式，旨在模拟人脑的高效信息处理，这对芯片的数据流调度与计算资源管理提出了极高要求。

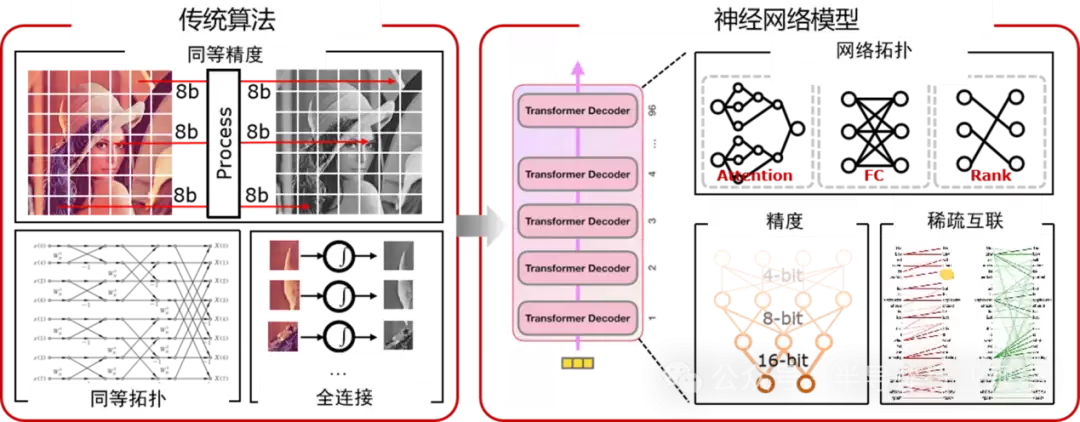

图1. AI算法呈现出复杂演变的特点

神经网络模型普遍存在多维度的稀疏性，这涵盖了输入数据、权重参数及中间激活值。仿生学设计借鉴了人脑神经元并非同时活跃的特性，利用稀疏性可以跳过大量零值运算，从而显著提升计算效率。早期优化主要关注权重剪枝带来的一维稀疏，而当前技术已能协同利用输入、权重、输出三个维度的稀疏性。例如，先进架构能够直接探测输入张量中的零值元素，并跳过与之相关的所有计算流程，避免了宝贵的算力资源被无效消耗。

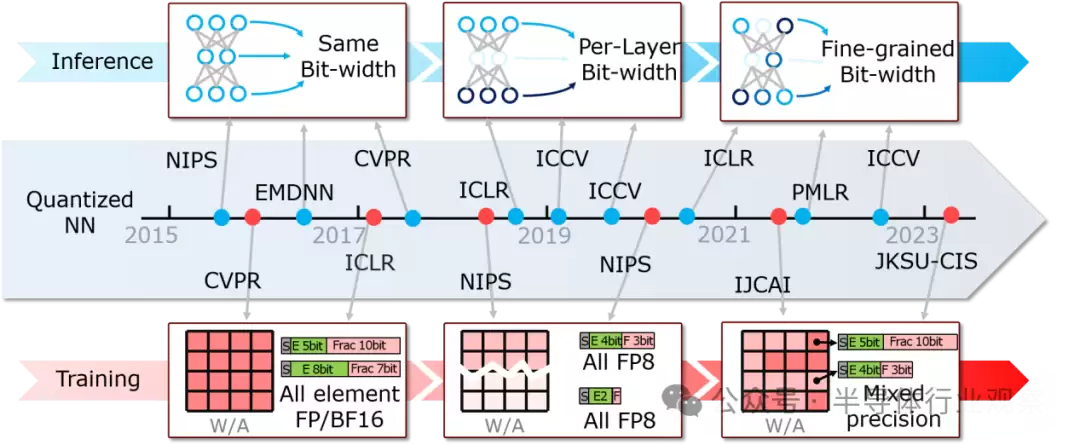

图2. 神经网络模型精度不断变化

此外，神经网络对数据精度的需求也呈现出高度的“灵活性”。在推理阶段，技术已从早期将整个模型统一量化为INT8，发展到为不同网络层定制差异化精度，乃至更精细的元素级混合精度策略，旨在最大化计算单元的利用率。在训练阶段，为了平衡精度损失与能效，混合精度训练（如结合FP16与FP8）已成为行业标准方案，单纯依赖高精度浮点数所带来的内存带宽压力与功耗开销已变得难以承受。

这些复杂的模型特征，向芯片架构师提出了严峻挑战。多变的网络结构导致数据复用模式差异巨大，而访问外部存储（尤其是DRAM）的延迟与功耗成本，往往远高于计算本身。因此，芯片必须具备灵活适配多种数据流模式的能力，以最小化数据搬运开销。同时，要充分利用稀疏性优势，芯片需具备智能识别并跳过各维度零值计算的能力。面对从INT4到FP16等多种精度格式，芯片内部的核心运算单元（如乘加器MAC）也必须足够“灵活”，能够支持不同精度模式间的动态切换，且不引入过高的面积与功耗代价。

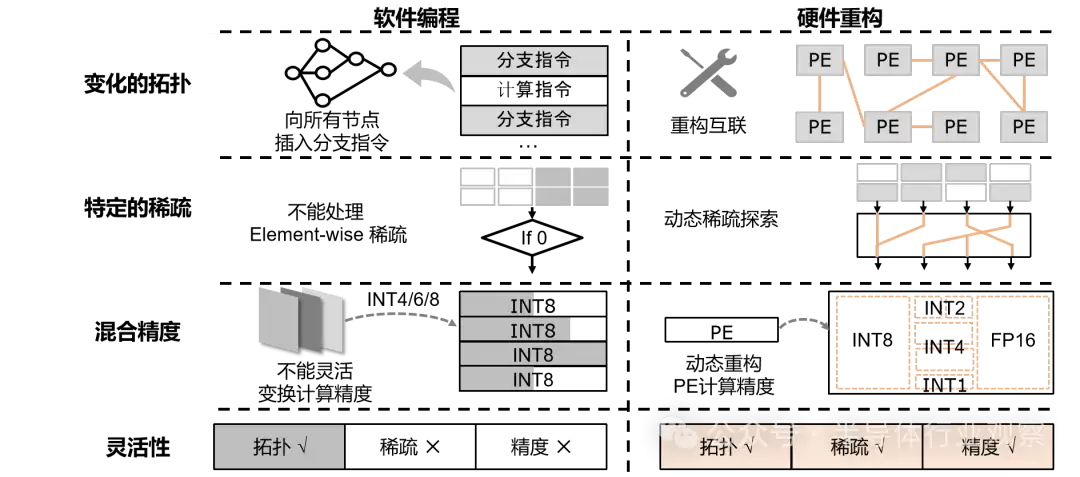

图3. 硬件重构优于软件编程

为应对这些挑战，硬件重构技术成为关键解决方案，其优势在与软件编程的对比中尤为突出。尽管软件可通过条件分支适应不同网络拓扑，但在处理细粒度稀疏性和动态精度切换时，往往效率低下。软件层面难以从根本上规避对零值的无效操作，也无法高效调度底层硬件资源来匹配实时变化的计算需求。而硬件重构，则是在物理层面赋予芯片“自适应”的能力。它能够根据实时负载的神经网络模型与任务需求，动态调整硬件微架构与工作模式。例如，通过集成专用的稀疏数据处理单元，芯片能像具备“智能感知”一样，瞬时识别并绕过零值操作数。面对混合精度计算，重构技术可使同一计算单元在不同时钟周期内服务于不同精度的运算，实现硬件资源的最优配置与复用。

硬件重构主要在芯片级、处理单元阵列（PEA）级和处理单元（PE）级三个层次进行。芯片级重构的核心目标是高效处理稀疏性。通过采用类似BENES网络的可重构互连架构，芯片能够根据操作数是否为零，动态地将有效数据路由至相应的计算单元，并在计算完成后维持输出结果的稀疏结构。对于输出稀疏性，传统的顺序计算会导致硬件利用率波动，而基于BENES网络的乱序计算能优化执行顺序，显著减少对存储器的重复访问。研究数据表明，通过芯片级重构，硬件利用率提升50%以上是可以实现的。

PEA 级重构聚焦于数据流优化，可分为整体重构与交错重构两种模式。整体重构使整个处理阵列遵循单一数据流模式工作，适合顺序执行特定网络；而交错重构则允许多种数据流在同一个阵列上并发执行，适合多任务并行处理的场景。其核心思想在于，通过固定一个张量维度、让其他维度的数据流动起来，最大化数据在计算阵列内部的重用率，从而将昂贵且耗能的外部存储器访问降至最低。与GPU通常约50%的硬件利用率相比，具备阵列级重构能力的AI芯片，其利用率可稳定提升至80%以上。

PE 级重构则深入到最基础的计算单元，旨在支持灵活的多精度计算。主要技术路线各有侧重：位串行计算从高位到低位逐比特处理，功耗极低但吞吐量有限，是超低功耗边缘设备的理想选择；位融合技术通过对并行“砖块”单元进行空间重组来配置位宽，能有效提升计算速度；浮点融合技术则通过在乘法器、对齐移位器等关键部件上实现硬件资源共享，来高效支持FP16、FP8等混合精度训练，大幅提升了硬件资源利用率；而部分积重构技术能同时支持整数和浮点混合运算。技术路线的选择，最终取决于目标应用是追求极致的能效比（性能/瓦），还是极致的计算吞吐量。

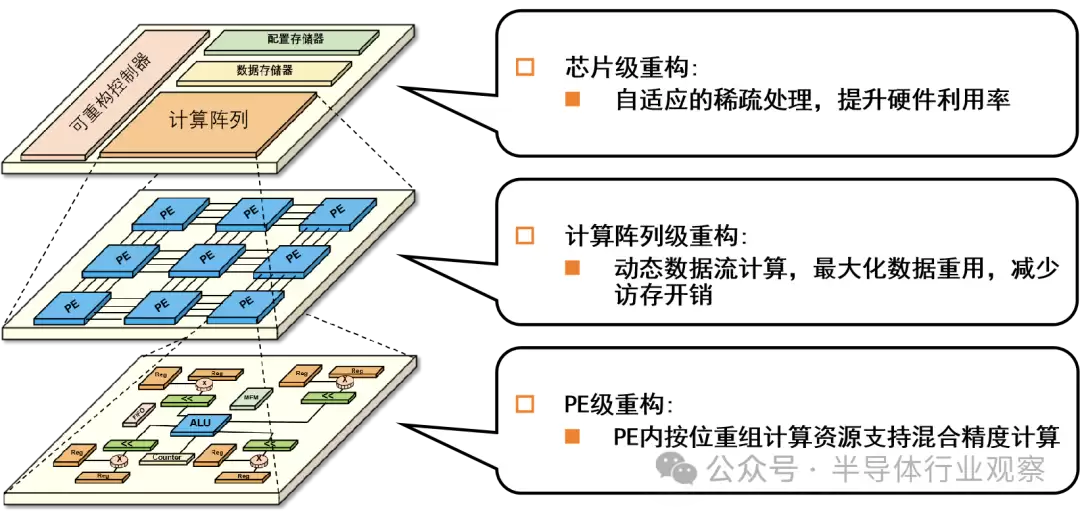

图4. 可重构芯片可实现多层次硬件重构

可重构芯片凭借芯片级、阵列级和 PE 级三级重构能力，在保持编程灵活性的同时，通过对硬件资源的精细化动态调度与高效利用，实现了更高性能与更高能效的AI计算。芯片级重构直接跳过无效计算，提升能效；阵列级重构优化数据流，有效缓解“内存墙”瓶颈；PE级重构则让底层计算资源“物尽其用”。三者协同工作，共同构成了可重构芯片应对复杂多变AI算法的核心竞争优势。

展望未来，随着AI算法持续演进与应用边界不断拓展，可重构芯片的价值将愈发凸显。它有望成为支撑AI持续创新的坚实算力基石，推动整个产业迈向智能化新高度。从边缘到云端，这一技术路径正在获得广泛验证。无论是覆盖云边端全场景的系列化芯片实现量产，还是源自顶尖科研机构的独角兽企业不断涌现，都标志着可重构计算正从前沿研究走向大规模商业落地，其广阔的应用前景值得期待。
