KVM虚拟机raw磁盘文件数据恢复全过程案例分享

KVM虚拟机技术简介：

KVM，全称Kernel-based Virtual Machine，是Linux内核级虚拟化模块。自Linux 2.6.20版本起，它就被正式集成到各大主流发行版中——简而言之，它直接依赖Linux自带的调度器来管理虚拟机资源与调度，成为众多云平台的基础设施之一。

KVM虚拟机故障：

此次出现问题的物理主机运行着Linux系统，存储分区采用EXT4文件系统。主机上的多台KVM虚拟机因误操作被删除，每台虚拟机配置了两类虚拟磁盘：系统盘为qcow2格式，数据盘为raw格式，总容量约1.2TB。本次KVM虚拟机数据恢复的核心目标，正是这些raw格式的磁盘文件。

涉及的三台业务虚拟机内存放着数据库、业务程序源码等关键数据。任何环节的恢复失败，都将可能导致业务数据的永久性损失。

KVM虚拟机数据恢复过程：

面对这种意外删除的情况，恢复工作并非简单的“撤销”操作。它更像一场数据考古——需要从已被标记为“空闲”的存储空间内，逐步找回那些零散的碎片线索。整个KVM数据恢复流程大致可分为以下几个步骤：

1、第一步，对EXT4底层文件系统进行细致入微的解析，目标是定位到已删除虚拟机磁盘文件对应的INODE节点。INODE是文件系统中记录文件属性与存储位置的关键结构，找到它便找到了恢复的入口。

2、接着，需要读取磁盘上残留的文件索引记录，提取虚拟磁盘文件原始的索引信息。这一步对文件系统底层的理解要求极高，因为删除操作往往会将索引信息的部分区域“清零”。

3、提取的索引信息并非总是完整无缺。在数据恢复过程中，我们需要对其完整性进行校验，并对轻微损坏的索引结构进行修复，这是后续所有工作的基础。

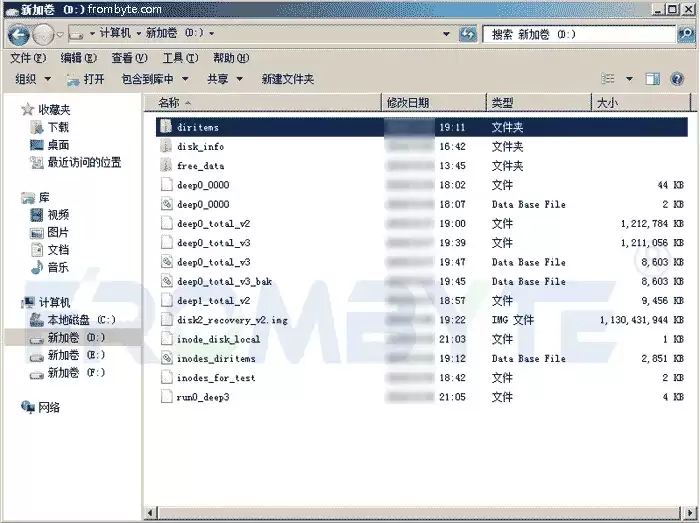

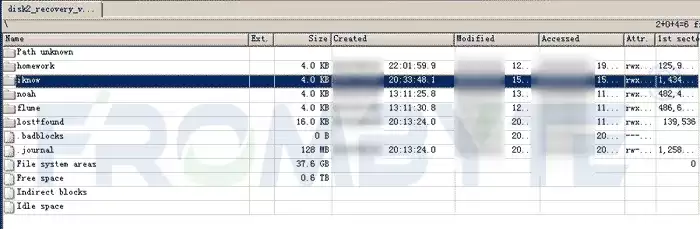

下面是一张索引信息提取的截图，能更直观地展示当时的工作成果：

4、索引修复完成后，便可以逐层解析文件索引，像搭积木一样从存储卷内完整导出虚拟磁盘镜像文件。这一步的成败，直接取决于前几步对索引的定位与修复是否到位。

5、但并非所有被删除的数据都能通过索引找到。大量数据碎片仍留存在存储卷的“未分配自由空间”中，相当于一个巨大的、未被标记的碎片仓库。我们需要对整个自由空间区域进行一次遍历扫描。

6、对导出的raw和qcow2虚拟磁盘镜像，还需要进行完整性与可用性的双重校验，确保镜像文件本身可用，而非一个不可用的“空壳子”。

7、最后，也是技术含量最高的一步：从自由空间中检索留存的有效数据碎片，对虚拟磁盘的底层结构进行针对性修补。这包括修复INODE、目录项，甚至深入到数据库内部，去修复那些散落的数据页。

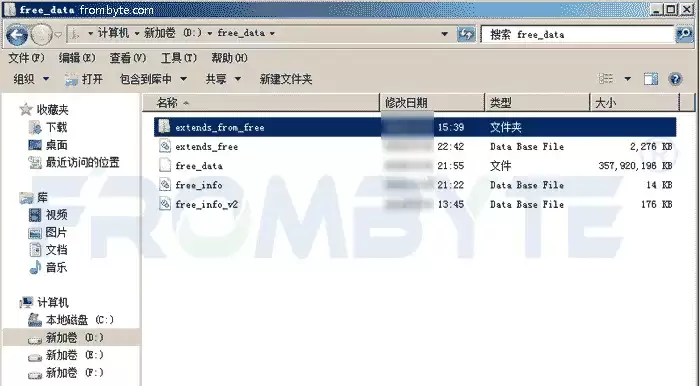

下面展示的是对磁盘自由空间的扫描结果，可以看到其中确实留存了不少有价值的碎片信息：

KVM虚拟机数据恢复结果：

虚拟机删除后，文件索引损失严重，直接提取的镜像文件自然残缺不全。数据库服务器的情况是：部分数据库文件缺失，但通过自由空间内检索到的数据库页碎片，可以进行一定程度的补充修复。不过，现实很残酷——有一部分数据页所在的存储区块已被新写入的数据覆盖，只能尽力找回可用的数据页，无法做到数据库的完整无损恢复。

存储程序代码的那台虚拟机，情况更为棘手。它的INODE节点和目录项大量丢失。只有碎片残留的节点和目录项可以尝试重建补齐；但如果一个文件对应的节点和目录项已完全损毁，依托现有逻辑关系是不可能修复的。更重要的是，程序代码不像数据库那样有固定的存储规律——它可能是散乱的文件和脚本，一旦数据区被覆盖，便真的无法挽回了。

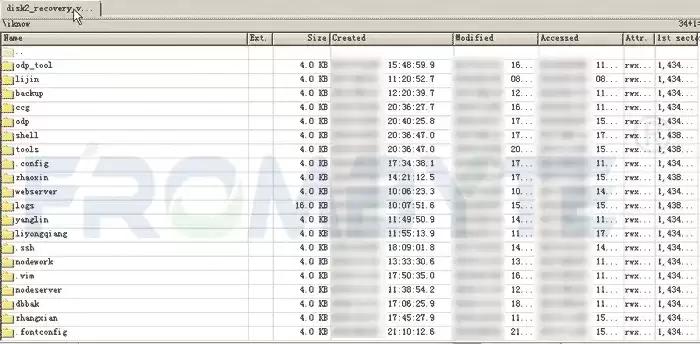

下面是恢复完成后部分目录结构的展示，能看出努力后的成果：

数据核验交付：

经过上述一系列操作，KVM虚拟机数据恢复工作最终完成。根据客户验证，本次恢复仅存在少量数据缺失，整体可用程度完全能够满足客户的业务需求。对于这种误删除场景来说，能把损失降到这个程度，已经是一次非常有效的数据救援了。
