ESP32-S3小智AI复刻：Arduino环境踩坑记录

最近 B 站上赛博小狗和小智 AI 都火得不行，复刻一个的想法自然就冒了出来，最好还能把两者揉到一起。研究一圈后发现，作者们的开源方案有些地方跟自己的习惯不太对付，于是决定动手改造——然后，就一头扎进了踩坑之旅。

缘由

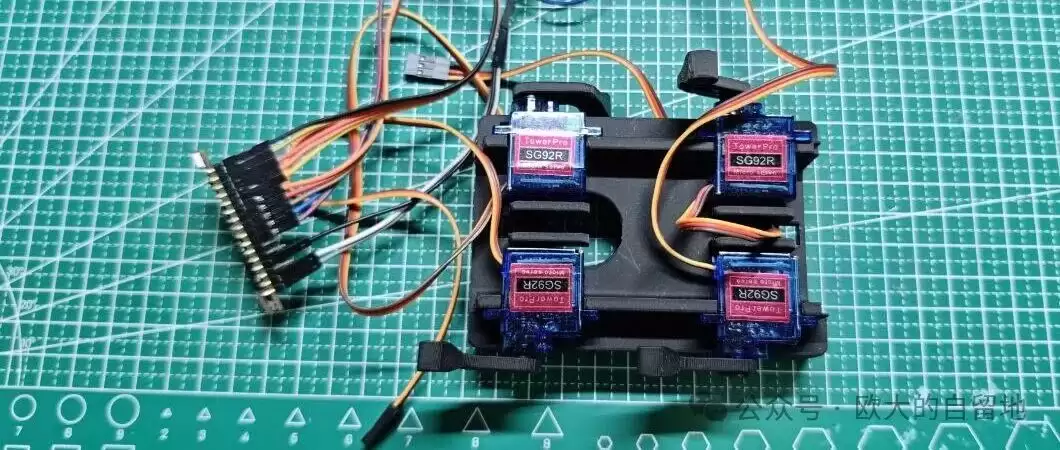

赛博小狗这个开源项目，作者用的是现成的语音识别和文本转语音模块，那两个模拟模块又贵又死板，而且主控还是 STM32。要想结合小智 AI，开发起来难度不小。

转念一想，乐鑫 ESP32 本身就已集成语音唤醒、语音识别和文本转语音能力，完全可以用一颗 MCU 把外部模块的功能替换掉。成本大幅降低，而且小智 AI 本身也是基于 ESP32 开发的，两者融合更顺畅。

再仔细看了看小智 AI 开源硬件端的项目，发现它是基于 ESP-IDF 开发的——这就有点头疼了。虽说官方的 ESP-IDF 比 Arduino 框架更强大、配置更灵活，但从开发便捷性来说，Arduino 框架明显更易上手。

为了把这些内容改成自己顺手的模样，踩坑之旅正式开启。

开发环境

虽然玩 ESP32 时一直用 Arduino 框架，但从未碰过 Arduino IDE 那玩意儿。用的是 Visual Studio Code + PlatformIO 插件。Arduino IDE 的编辑器太古老了，代码提示、自动补全、符号跳转这些基本功能一个都没有，用起来实在憋屈。

Visual Studio Code 在这方面就强太多了，再加上最近 AI 编程工具（比如 Codium 或 Cursor）的流行，写代码效率翻了好几倍。而且 PlatformIO 还能管理多个 MCU 平台的 SDK 和编译，一个 App 搞定多种固件开发，省心省力。

这次搭建 ESP32 + ESP-SR + ESP-TTS 开发环境，也基于 VSCode + PlatformIO 完成。真心推荐电子 DIY 和 Arduino 爱好者试试这套组合。

ESP-SR 库找不到？

第一步，先测试官方语音识别 ESP-SR 里的示例。从 arduino-esp32 仓库里找到 ESP_SR 的示例代码，原样复制过来，一编译就直接报错——头文件 ESP_I2S.h 和 ESP_SR.h 找不到。

翻到 platformio 的 framework-arduinoespressif32 目录里一看，还真没有……

折腾了好一会儿才搞明白：PlatformIO 用的 arduino-esp32 仓库，是另一个项目打包的，打包时直接就把 ESP-SR 相关的库删掉了。

又花了点时间，找到一个 pioarduino/platform-espressif32 仓库。这个仓库紧跟官方上游，用最新的 ESP-IDF 打包 Arduino 框架。只要在 platformio.ini 里把 platform 字段设成他们的仓库就行。

保存，等 PlatformIO 下载完依赖，终于能编译通过了。

I2S 初始化失败？

拿上最新的固件编译、烧录，打开串口监视器——怎么一直在重启？暂停日志一看，全卡在下面这个错误上：

看起来是因为我用的 ESP32-S3-N16R8 带 PSRAM 的版本，初始化 I2S 时，中断函数被放到了 PSRAM 里，而不是 SRAM 里。

可测试代码基本没改过，按理说分配到 PSRAM 需要额外指定，示例代码里根本没做这种事。

继续费劲地找，还真找到了几天前有人提的 issue：I2S failed to set up tx callback。原来是官方 SDK 打包时参数设置错了——好么……

评论里提到会在 3.2.0-RC2 中修复，那就等着新版本的 arduino-esp32 吧。

幸好用了 16M Flash，分区才够用

等了一周，新版本 arduino-esp32 终于出来了，固件也能在 ESP32 上正常跑起来了。但运行时还是报错，说找不到唤醒词。

搜了一下才知道，模型得单独上传，需要在 Flash 上单独创建一个分区。某教程里推荐用 esp_sr_16.csv 这个预置的分区配置：

# Name,   Type, SubType, Offset,  Size, Flags
nvs,      data, nvs,       0x9000,   0x5000,
otadata,  data, ota,       0xe000,   0x2000,
app0,     app,  ota_0,    0x10000, 0x300000,
app1,     app,  ota_1,   0x310000, 0x300000,
spiffs,   data, spiffs,  0x610000, 0x700000,
model,    data, spiffs,  0xD10000, 0x2E0000,
coredump, data, coredump,0xFF0000,  0x10000,

这个分区配置创建了一个标签为 model、大小 2944KB 的分区，用来存放 ESP-SR 需要的模型（语音唤醒和命令识别两种）。

用这个分区表之后，配置唤醒模型倒是可以了，但后面的 TTS 模型又需要额外分区，而且这个分区大小也不太够。最后还是改了一下分区表，用自定义配置：

# Name,   Type, SubType, Offset,  Size, Flags
nvs,      data, nvs,       0x9000,   0x5000,
otadata,  data, ota,       0xe000,   0x2000,
app0,     app,  ota_0,    0x10000, 0x300000,
app1,     app,  ota_1,   0x310000, 0x300000,
spiffs,   data, spiffs,  0x610000, 0x100000,
model,    data, spiffs,  0x710000, 0x5E0000,
voice_data,data,fat,     0xCF0000, 0x300000,
coredump, data, coredump,0xFF0000,  0x10000,

额外的两个分区配置：

• model：存放语音唤醒模型，大小 6016KB

• voice_data：存放 TTS 模型，大小 3072KB

为了用上 MultiNet6，直接支持用拼音配置中文指令，model 分区调到了 6MB 多，不然 WakeNet 和 MultiNet 模型根本放不下。

唤醒模型该怎么配置啊？

好，终于能跑起来了。一运行，继续提示缺少提示词——明白了，分区创建了，但模型数据还没上传。

在 esp-sr 项目里找到 WakeNet 和 MultiNet 的模型数据，项目主页上列出了目前已有的唤醒词。

这里选了 小鸭小鸭 作为唤醒词。

另外还需要 MultiNet 的指令识别模型，为了支持中文，选了 mn6_cn，同样在 esp-sr 项目的 model 目录里能找到。

把它们放在一个目录里，用自带的 Python 脚本生成目标分区数据：

python3 pack_model.py -m mytarget -o srmodels.bin

再用 esp-tool 上传到 model 分区：

esptool.py --baud 2000000 --before default_reset --after hard_reset write_flash 0x710000 data/srmodels.bin

搞定。现在终于能用“小鸭小鸭”唤醒 ESP32，再用“打开空调”来操作了。

TTS 也要上传模型哦

弄完 ESP-SR 的语音唤醒和命令识别，接着折腾 TTS。

根据 esp-skainet 里的示例，TTS 的用法也不复杂，参考 https://github.com/espressif/esp-skainet/blob/master/examples/chinese_tts/main/main.c 中的代码就行。

不过得吐槽一句：官方这些示例、文档、模型文件真是东一块西一块，找起来费老劲了……

TTS 的模型藏在 esp-sr 项目里，路径是 esp-tts/esp_tts_chinese/esp_tts_voice_data_xiaole.dat。

几种音色的区别在 samples 目录里有示例试听。

这里用了 xiaoxin_small，用以下命令刷入 Flash：

esptool.py --baud 2000000 --before default_reset --after hard_reset write_flash 0xCF0000 ./data/esp_tts_voice_data_xiaoxin_small.dat

再用官方示例代码测试就行。

这语音咋声音不对呢

测试环境用的硬件是 MAX98357 I2S 音频放大器模块。参照官方示例初始化 I2S 并播放 TTS 音频时，声音始终不对劲——调了采样率和位宽都对不上。最后发现 ESP-TTS 输出的数据是单声道，把输出模式从立体声改成单声道就解决了。

用的是 ESP_I2S 库，在 begin 时把第 4 个参数从 I2S_SLOT_MODE_STEREO 改成 I2S_SLOT_MODE_MONO，一切正常。

好了终于跑通了

断断续续折腾了几个星期，终于在 ESP32-S3 的 Arduino 框架下把 ESP-SR 语音识别、语音指令、文本转语音这些功能全跑通了。接下来再挤点时间，就可以继续去折腾赛博小狗和小智 AI 了
