全志T113双核A7米尔核心板低至79元
全志T113-S3核心板采用双核Cortex-A7与DSP异构架构，主频1 2GHz，零售价79元起，支持-40~85℃工业宽温，内置128MBDDR3，可运行Linux系统，集成以太网、CAN、USB等多路接口，支持双屏显示，具有低功耗、高可靠性特点，广泛适用于物联网网关、商业显示、工业控制等场景。
全志T113核心板开发板入门教程：国产低成本的工业级选择
本教程将为你详细介绍一款超高性价比的国产嵌入式开发方案——基于全志T113-S3处理器的米尔核心板与开发板。无论是做物联网网关、商业显示还是工业控制，这套方案都能以79元起的零售价，为你提供双核A7+ DSP的强劲性能。下面我们从核心板、处理器到开发板逐一解读。
一、核心产品概览

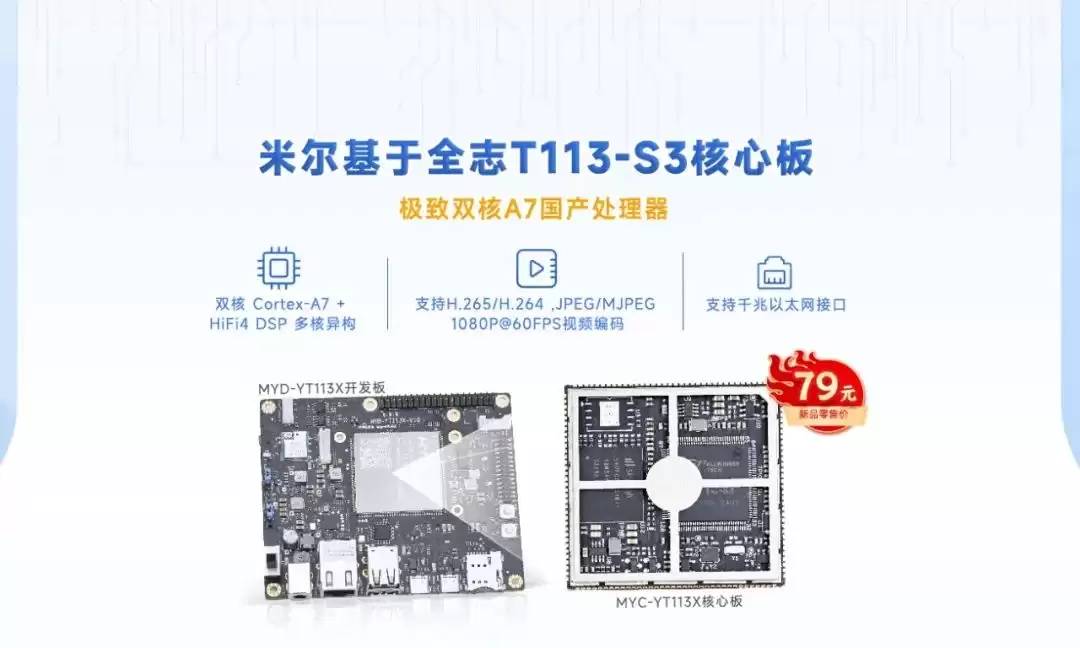

米尔推出的MYC-YT113X核心板以全志T113-S3处理器为核心，主要特点如下：
- 国产化方案：完全自主可控的国产处理器，适合国产物联项目。
- 极致性价比：核心板零售价仅79元，打破百元门槛。
- 多核异构：双核Cortex-A7(最高1.2GHz) + HiFi4 DSP，兼顾处理与音频/信号处理。
- 工业级品质：支持-40℃~85℃宽温，适合工业现场。
小提示：79元为核心板裸板价格（不含底板），如需完整开发套件可选购配套的MYB-YT113X开发板。
二、全志T113-S3处理器详解
T113-S3是全志科技推出的一款高性价比、入门级嵌入式处理器。其核心规格如下：
- CPU：2×Cortex-A7，主频最高 1.2GHz。
- 内存：内置128MB DDR3，无需外设DDR，降低BOM成本。
- 视频编解码：支持H.265/H.264 1080P@60fps解码，JPEG/MJPEG 1080P@60fps编码。
- 显示接口：MIPI-DSI / RGB / LVDS，支持1080P@60fps显示。
- 摄像头接口：Parallel-CSI，可接OV5640等常见传感器。
- 其他外设：USB2.0、CAN、千兆以太网、SDIO等。

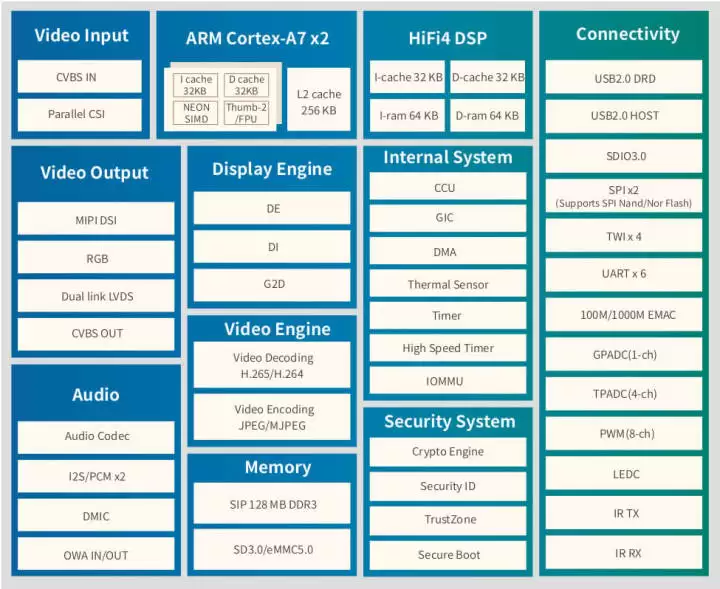

全志科技T113-S3处理器框图
- 应用场景：物联网网关、商业显示、能源电力、工业控制、医疗器械等。
常见问题：
问：T113-S3是否支持Linux系统？
答：是的，全志官方提供Linux4.9内核BSP，米尔也提供了基于buildroot和Yocto的固件，开箱即用。
问：内置128MB DDR3够用吗？
答：对于轻量级Linux应用（如QT界面、Modbus网关、简单视频播放）完全够用。若需更大内存，需选择其他型号（如T113-i带256MB DDR3）。
三、米尔开发板MYB-YT113X介绍
MYB-YT113X是为MYC-YT113X核心板配套设计的扩展底板，板载丰富接口，方便原型验证与产品开发。
- 供电：12V/2A直流输入。
- 网络：千兆以太网接口 + 板载1路USB2.0协议的WiFi模块。
- 无线扩展：1路USB2.0协议M.2 B型插座，可接5G/4G模块。
- 显示：1路单通道LVDS + 1路双通道LVDS，支持不同分辨率屏。
- 音频：1路音频输入输出接口（Line In/Out）。
- USB：2路USB Host Type-A + 1路USB OTG Type-C + 1路USB Debug Type-C。
- 存储：1路Micro SD卡座。
- 扩展接口：1路兼容树莓派40 pin扩展排针，可接各种传感器模块。
小提示：开发板上的M.2 B型接口默认支持USB2.0协议，使用时需注意5G/4G模块需支持USB2.0模式。
四、常见问题与解答
- Q：核心板与开发板可以单独购买吗？
A：可以。米尔核心板零售价79元（批量更优），开发板（底板）单独售价请咨询官方渠道。建议初次体验直接购买核心板+底板套件。 - Q：T113-S3核心板支持哪些操作系统？
A：官方支持Linux（主线内核及全志BSP），米尔预装Buildroot系统，用户也可自行移植Ubuntu、Debian等（需自行配置）。 - Q：视频解码能力如何？实际能跑多少分辨率？
A：支持H.264/H.265 1080P@60fps硬解码，实际测试播放本地1080P视频流畅，无丢帧。编码则支持1080P@60fps JPEG/MJPEG。 - Q：我可以用它做HMI（人机界面）吗？
A：完全可以。支持RGB/LVDS/MIPI-DSI多种显示接口，配合QT或LittlevGL可快速构建工业级HMI。 - Q：开发板的树莓派扩展接口引脚定义是否与树莓派完全一致？
A：物理排针间距和顺序与树莓派40pin标准一致，但电平为3.3V，且部分功能引脚（如SPI、I2C）可能不同，建议查阅米尔提供的原理图。
五、总结
全志T113-S3核心板与米尔开发板是国内入门级嵌入式开发的理想起点。它以79元的超低价格提供了双核A7+ DSP的工业级性能，并配有完善的官方BSP和丰富的外设接口。无论你是评估选型、原理学习还是快速原型开发，这套方案都能让你快速上手。
