HSRP热备份路由器协议全面解析

Part I: HSRP基础概念

HSRP（热备份路由器协议）是Cisco私有的一种第三层协议，专门为IP网络提供高可用性网络冗余。简单来说，它的核心作用是确保当网络边界设备或接入电路发生故障时，用户流量能够立即、透明地恢复——用户几乎感觉不到任何中断。

在一个局域网（LAN）中，多台路由器共同组成一个HSRP组。其中一台路由器负责转发该LAN的数据流，而其他路由器则仅发送HSRP Hello报文来维持组内关系。该组共享一个虚拟IP（VIP）地址和一个虚拟MAC（VMAC）地址。每台路由器可以同时加入多个HSRP组。

一个HSRP组由三部分组成：

• Active Router（活跃路由器）：负责转发发往VIP的数据流，并持续向其他组成员发送Hello报文，最终处于Active状态。
• Standby Router（备用路由器）：不转发VIP数据流，但会发送Hello报文并监控Active路由器的状态，最终处于Standby状态。
• Other Routers（其他路由器）：不转发VIP数据流，也不发送Hello报文，仅监听组内的Hello报文。它们执行普通路由器的功能，只转发目标为自己的接口的数据包，不转发目标为VIP的数据包，最终处于Listen状态。

Part II: HSRP工作原理

当Standby路由器在一定时间内没有收到Active路由器的Hello报文时，它会认为Active路由器已发生故障，并立即接管Active角色。由于主机设备始终使用VIP和VMAC作为网关，它们根本不会察觉到这种切换，也不会感受到服务中断。

那么，Active路由器是如何选举出来的呢？

• 优先级（Priority）较高的路由器胜出，默认优先级值为100。
• 如果优先级相同，则比较MAC地址，较小的MAC地址获胜。

为了实现负载均衡，一台路由器可以属于多个HSRP组，每个组拥有独立的VIP和VMAC地址。一个LAN最多支持255个HSRP组。

当主机设备发送数据包给VIP对应的VMAC地址时，由Active路由器负责转发。如果主机设备发出对VIP的ARP请求，Active路由器会用相应的VMAC来应答。

Part III: VMAC地址格式

VMAC地址由三部分组成：

• Vendor ID（厂商ID）：MAC地址的前3个字节，代表设备厂商。
• HSRP Code（HSRP代码）：2个字节，通常为07.ac，表明这是一个HSRP路由器。
• Group ID（组ID）：MAC地址的最后一个字节，对应HSRP的组号。

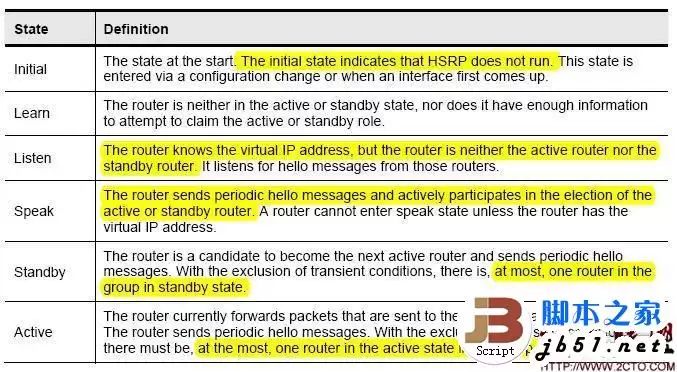

Part Ⅶ: HSRP常用命令参考

下面列出常用的HSRP配置命令，每个命令都附有默认值及典型应用场景。

1. standby {group-number} ip {virtual-ip-address}

group-number缺省为0，可配置范围0-255。注意：使用HSRP时，主机设备无法获知HSRP路由器的真实MAC地址，因此Cisco设备会自动禁用ICMP重定向（no ip redirects）。

2. standby {group-number} priority {priority-value}

priority缺省为100，可配置范围0-255。优先级最高的路由器成为Active路由器；若优先级相同，则IP地址最高的路由器成为Active路由器。

3. standby {group-number} preempt

允许一台路由器只要拥有更高的优先级，就可以立即抢占成为Active路由器。

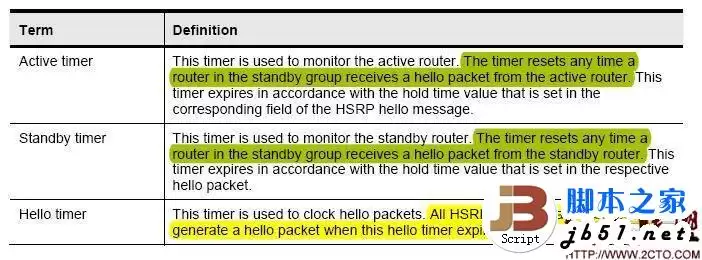

4. standby {group-number} {hellotime} {holdtime}

hellotime缺省为3秒，可配置1-255秒；holdtime缺省为10秒，可配置1-255秒。

5. standby {group-number} track {type number} {interface-priority}

type number指定要监控的接口。如果该接口down掉，则HSRP priority值减去interface-priority（惩罚值）。

6. show standby {type number} {group} {brief}

示例输出：

Switch#show standby Vlan11 11
Vlan11 - Group 11
Local state is Active, priority 110
Hellotime 3 holdtime 10
Next hello sent in 00:00:02.944
Hot standby IP address is 172.16.11.115 configured
Active router is local
Standby router is 172.16.11.114 expires in 00:00:08
Standby virtual mac address is 0000.0c07.ac01

7. debug standby [errors] [events] [packets]

监控HSRP所有的状态变化以及Hello报文的发送情况。

8. debug standby terse

监控HSRP所有的errors、events和packets信息（不包括hello及advertisement packets）。

Part Ⅷ: HSRP配置实例

来看一个实际配置示例，实现负载均衡：

RouterA配置：

interface Vlan10
 ip address 172.16.10.32 255.255.255.0
 no ip redirects
 standby 1 priority 150
 standby 1 ip 172.16.10.110
 standby 2 priority 50
 standby 2 ip 172.16.10.120

RouterB配置：

interface Vlan10
 ip address 172.16.10.33 255.255.255.0
 no ip redirects
 standby 1 priority 50
 standby 1 ip 172.16.10.110
 standby 2 priority 150
 standby 2 ip 172.16.10.120

查看状态：

RouterA#show standby brief
P indicates configured to preempt.
Interface   Grp Prio P State   Active          Standby         Virtual IP
Vl10        1   150     Active  local           172.16.10.33    172.16.10.110
Vl10        2   50      Standby 172.16.10.33   local           172.16.10.120

这里RouterA在组1中作为Active，在组2中作为Standby；RouterB则相反，实现了流量分担。

Part Ⅸ: HSRP调优技巧

亚秒级故障切换

HSRP的Hello时间和Hold时间可以配置为毫秒级别，从而将故障检测时间缩短到1秒以内。例如：

switch(config-if)#standby 1 timers msec 200 msec 750

抢占延迟与路由器启动时间对齐

Preempt是HSRP的重要特性，它允许主路由器在故障恢复后重新成为Active路由器。但需要注意的是，当主路由器重启后，HSRP应等待它与其他相连设备建立好通信连接后再进行抢占，否则可能导致数据包不可达。

解决方法是在Preempt之前设置一个延迟，等待路由器完成通信连接或路由信息收集。这个延迟通常需要根据设备启动时间设定，一般建议比启动时间大一倍，以确保主路由器有能力接管Active角色。配置命令如下：

switch(config-if)#standby 1 preempt
switch(config-if)#standby 1 preempt delay minimum 180
