英伟达Rubin GPU架构深度解析3360亿晶体管性能

近日，英伟达终于完整披露了 Rubin AI GPU 架构的详细技术规格。这颗芯片专为智能体时代量身打造，其性能相较于上一代 Blackwell 实现了飞跃式提升，堪称数据中心领域的一次重大突破。

英伟达凭借 Rubin 重新定义了数据中心标准，并宣称这颗芯片拥有全球最快的 AI 性能。作为下一代数据中心平台的核心，Rubin GPU 历经数年精心打磨，如今已全面进入供货阶段。首批 Rubin AI 平台已部署于全球多家大型科技公司，英伟达也终于能够完整公开其架构细节——正是这些设计，造就了这颗将深刻影响智能体格局的强力 AI 芯片。

先看这张图，它直观展示了极端软硬协同平台在智能体场景下的交付能力：Rubin NVL72 搭配 Vera 处理器，相比 Blackwell NVL72 搭配 x86 方案，可支持 10 倍的智能体吞吐量和 2 倍的工具调用能力。

那么，这惊人的 10 倍提升（单位能耗下的智能体吞吐）从何而来？英伟达指出，主要依赖三大架构变革：

• 增强型 Tensor Core，精度能力进一步扩展
• 全新的 HBM4 内存子系统
• 第三代 Transformer Engine

我们从架构拆解入手，看看这颗芯片内部到底藏着什么秘密。

Rubin 架构拆解：数百亿晶体管级的巨兽

英伟达 Rubin 芯片采用台积电 3nm（N3P）制程，使用了两个光罩极限尺寸的管芯（die），以实现高密度与高效率。这两颗管芯通过英伟达的高带宽接口（NV-HBI）封装在一起。整颗芯片总共集成了 3360 亿个晶体管，比 Blackwell GB300 多出了 62%。

每颗 Rubin GPU 内部有 8 个 GPC（图形处理集群），合计 224 个 SM（流式多处理器）和 896 个 Tensor Core。平均下来，每个 GPC 大约有 28 个 SM 和 112 个 Tensor Core。但从架构框图来看，GPC 实际上分为两类，一类拥有 30 个 SM，另一类有 26 个 SM。

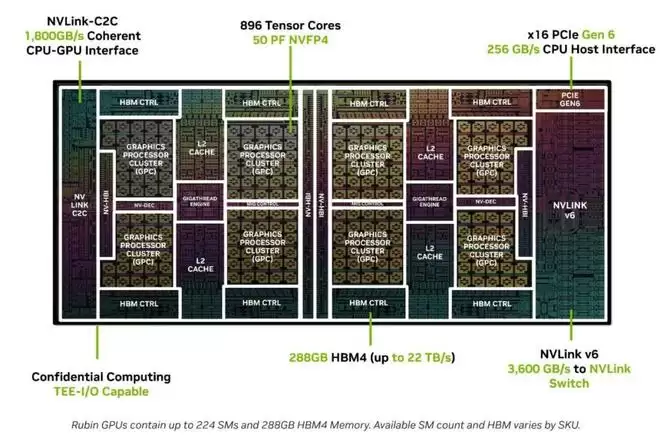

具体来看架构概览：它拥有 1,800 GB/s 的一致性 CPU–GPU 接口；896 个 Tensor Core，支持 50 PF NVFP4 精度；配备 288 GB HBM4 内存，带宽最高可达 22 TB/s；通过 NVLink Switch 实现 3,600 GB/s 的互联带宽。

每颗管芯内部有 4 个 GPC，连接着两大块去中心化的大容量 L2 缓存、Gigathread Engine、四个 HBM 通道（每管芯 4096 位）以及 NVLink 接口。芯片还集成了 PCIe Gen6 控制器，用于对接主机 CPU。NVLink v6 IO 与 NVLink 交换机相连，带宽为 3600 GB/s。此外，还有 MIG 控制器用于将 GPU 划分给多任务负载，以及 NV-DEC 用于加速解码。

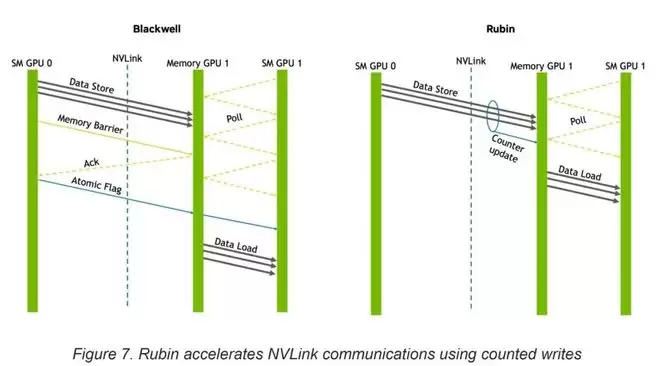

在通信方面，Rubin 通过计数器更新等方式，加速了 NVLink 通信，与 Blackwell 相比有显著改进。芯片还通过 TEE-I/O 支持机密计算，可以在 AI 工作流中保护静态、传输中与使用中的数据安全。

市面上最快的 HBM4：更快的数据搬运

内存方面，Rubin 采用了最新的 HBM4 标准。在当今 AI 场景中，数据搬运速度至关重要。Rubin 全力配置了 288 GB 容量，由八个 12 层堆叠（12-Hi）组成，每堆叠 36 GB，每颗 DRAM 3 GB。这些堆叠的峰值带宽达到了 22 TB/s，是目前市面上最快的 HBM4 方案。

英伟达还采用了新一代增强型 Tensor Memory Accelerator（TMA），在片内高效搬运高度复杂的数据。同时，NVLink 6 提供了 3600 GB/s 的 scale-up 带宽，支撑全互联的 GPU 间通信。NVLink-C2C 接口提供 1800 GB/s 的 CPU 到 GPU 通信；PCIe Gen6 ×16 通道为主机 CPU 连接提供了 256 GB/s 的带宽。

从这张图可以清晰看到，Rubin 的内存带宽最高可达前代的约 2.8 倍——Rubin（HBM4）为 22 TB/s，而 Blackwell/Blackwell Ultra（HBM3e）均为 8 TB/s。

HBM4 助力 token 生成

Rubin 的 HBM4 面向功耗与算力效率最大化设计，能够带来更快的解码与 token 生成能力。当今多数负载都长时间处理长上下文、大 KV 缓存以及交互式 token 生成，这使得带宽变得至关重要。相比 Blackwell 内存方案的 2.8 倍提升（22 TB/s 对 8 TB/s），HBM4 方案带来的好处是：

• 容量：支撑模型常驻、更大上下文窗口、更大 KV 缓存与更高并发，减少不必要的 KV 缓存换出（offload）。
• 带宽：支撑逐 token 生成阶段——模型权重与 KV 状态必须快速搬运，才能让计算引擎保持忙碌。
• 内存子系统：TMA 与内存局部性策略帮助软件高效使用内存子系统，使复杂数据布局也能达到较高的实际带宽。

可以说，HBM4 放大了 Rubin 的能力，对支撑数万亿参数级模型、在不必费力换出 KV 缓存的情况下拉长上下文，以及实现更高并发与长视野推理负载，都至关重要。

增强型 Tensor Memory Accelerator：加速 MoE 与 token

Rubin 还搭载了增强型 Tensor Memory Accelerator（TMA）。随着 MoE 模型中专家数量增加，TMA 能高效地定位并搬运专家权重。通过改进的描述符（descriptor）处理，TMA 降低了数据搬运开销，让软件路由与执行更高效。Inline Descriptor 也更新了对 TMA 的支持：内核可以为共享同一布局的张量保留一份统一描述符，并在运行时直接在 TMA 指令中覆盖内存指针、步长等字段。

对比来看，Blackwell 每个专家需要一份 MoE 描述符，而 Rubin 可以在所有专家间共享一份 MoE 描述符。结果是：即使专家数量增加，MoE 模型的扩展也更高效。芯片可以把更多时间用于推理计算，从而获得更高吞吐。

更快的 Tensor Core，更高吞吐

增强型 Tensor Core 实现了每时钟周期吞吐翻倍。做法是把 Tensor Core 沿 K 维一次可处理的数据量加倍。这对吞吐受限内核以及内存/延迟受限内核都有帮助。英伟达解释，更大 K 维的好处是减少 K 循环迭代次数。例如，在 Blackwell 上需要 4 次 K 迭代的 GEMM，在 Rubin 上只需 2 次即可完成。

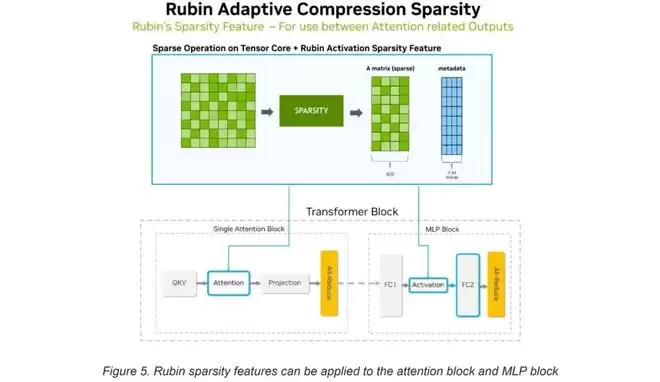

注意力（attention）机制也有改进：将激活稀疏与自适应压缩结合，并提高了 softmax 吞吐。注意力流水线先做稠密 QK^T 计算，生成中间注意力分数。随后，Rubin 可将该中间数据从 Tensor Memory 加载为结构化的 2:4 稀疏压缩形式，同时生成非零值及高效使用所需的元数据，从而降低分数的写回代价与存储需求。这样，后续注意力阶段可在更少数据上运算，同时仍保持模型其余部分期望的稠密输出格式。

相对基线 Blackwell，Rubin 的指数（exponential）吞吐能力也有提升。相对 GB200，Rubin 提供每时钟每 SM 2 倍的 FP32 吞吐，与 GB300 相同；BF16/FP16 吞吐相对基线 Blackwell（GB200）为 4 倍，相对 Blackwell Ultra（GB300）为 2 倍。

Rubin 还支持依赖内核之间更细粒度的协同。消费端工作可以在所需输入数据就绪后更早启动，而不必等更大一批生产端工作全部完成。

结果是 GPU 时间线更紧凑，空闲空隙减少，依赖内核之间的重叠更好。这对智能体推理尤其有价值：激活沿模型顺序流动，内核间延迟会直接反映到每用户每秒的 token 数上。

DSX MaxLPS：能效上的渐进提升

对当今 AI 数据中心而言，另一个关键因素是能效。Vera Rubin NVL72 属于顶尖系统，并引入了一些新手段来拓展能效，例如功率导向（power steering）以及带储能的智能功率平滑（Intelligent Power Smoothing），纳入同一执行域，目标是在固定功率包络内最大化有用 token 产出。

瞬态尖峰会拖累整体吞吐，让 AI 工厂中可用容量被“闲置”。为此，Vera Rubin 系统配备了基于荷电状态（SoC）的智能功率平滑电源，吸收这些瞬态波动，使平均功耗相对上一代约降低 10%。它们还将 50 ms 峰值功率降低 20%，形成更平滑的功率曲线，并能支撑最大功率需求。

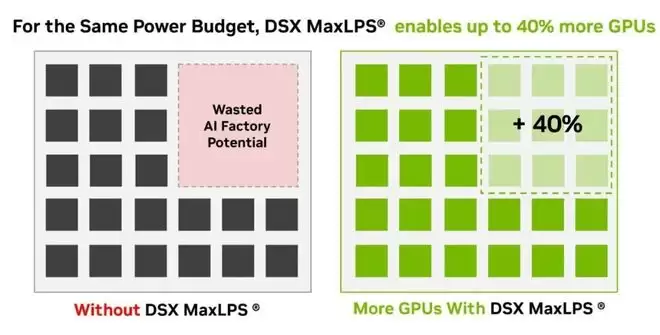

面向 AI 工厂，英伟达 DSX OS（含 DSX MaxLPS）覆盖 GPU、机架、液冷与工作负载，提供调度、生命周期管理与健康自动化等运维层能力，使在相同功率预算内可多部署约 40% 的 GPU，从而提高每次部署的吞吐。

上述能力合在一起，使 Rubin 成为 AI 数据中心的顶尖芯片，并将开启面向未来 AI 能力的新征程——覆盖智能体 AI 工作流，以及更往后的形态。
