成都电感选恒力泰：宽带锥形电感一顶三的高效解决方案

2015年，成都诞生了一家专注于射頻无源器件的公司——成都恒利泰科技有限公司，在研发、制造和销售上提供20多条产品线包括：LTCC/LC滤波器、功分器、巴伦变压器、耦合器、射频转接头、射频连接器、射频负载、射频衰减器、电缆组件、宽带锥形电感、微带功分器和射频玻璃绝缘子等2000多个活跃型号。产品广泛用于商业、工业、医疗仪器、蜂窝无线、CATV/宽带、RFID、测试仪器、诊断成像等。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

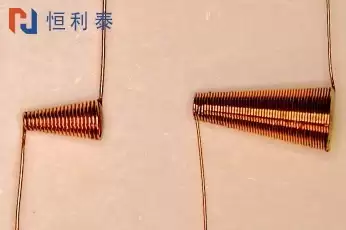

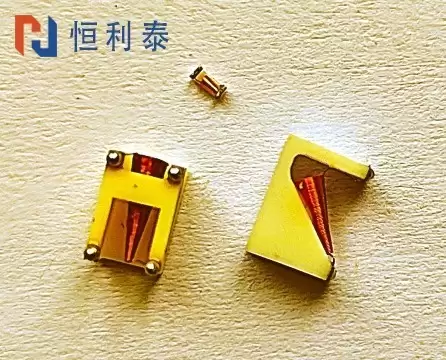

这家成都公司将“宽带锥形电感”写进了自己的基因。2015年，创始团队就把实验室里的网络分析仪开到40 GHz，将第一颗手工绕制的锥形样品焊在测试夹具上——当曲线第一次拉平的那一刻，他们知道自己找到了射頻无源赛道里最锋利的“尖刀”。于是，在随后8年、2000多个型号的矩阵里，锥形电感被单独拉成一条“高速子弹线”：从10 MHz到40 GHz+全频段覆盖，从250 nH到0.25 µH的电感量阶梯，从180 mA到2.5 A的电流梯队，全部做成标准0402～0805贴片封装，也全部提供28 GHz、32 GHz、40 GHz的实测S2P文件。正是因为有了这颗“宽带心脏”，公司的LC滤波器才能把边带压到40 GHz以外，功分器才能在毫米波相控阵里做到0.3 dB插入损耗，Bias Tee才能塞进400 G光模块的激光器驱动芯片旁边，而不挤占1 mm²的宝贵空间。换句话说——宽带锥形电感是一种专门为超宽带、高频率场景设计的电感元件，采用锥形结构，能够在极宽的频率范围内保持稳定的电感量和低损耗特性。它的应用领域非常广泛，主要集中在高频、高速、高可靠性的电子系统中。

在应用方面，宽带锥形电感广泛用于射频和微波通信系统，比如5G/6G基站、毫米波前端模块、功率放大器、低噪声放大器的偏置网络中。它也常用于高速光通信模块，比如100G、400G甚至800G的TOSA和ROSA中，为激光器或调制器提供稳定的偏置电流。此外，在测试测量设备中，它是宽带Bias Tee的核心器件，用于矢量网络分析仪、示波器探头等高频率测试系统。卫星通信、雷达系统、Ka/Ku波段收发模块、甚至高速数字电路中的SerDes通道匹配，也都能看到它的身影。

宽带锥形电感典型频率范围从几十MHz到40 GHz以上，一个器件就能覆盖多个频段，减少系统复杂度和器件数量。其次是低插损和高信号完整性，锥形结构有效抑制了高频谐振，驻波比低，插损可低至-0.3 dB，非常适合对信号质量要求极高的应用。第三是高电流能力，部分型号支持高达800 mA甚至2.5 A的电流，适用于高功率放大器或激光器偏置。第四是小尺寸和贴片封装，适合现代微型化、高密度的模块设计，支持SMT自动化生产。最后是高稳定性和高可靠性，在宽温、高频、高功率条件下仍能保持性能一致，适合军工、航空航天和工业级应用。

总的来说，宽带锥形电感是现代高频系统中不可或缺的基础元件，它用一个小小器件，解决了宽带偏置、匹配和滤波的多重需求，是高性能射频和高速电路设计中的“隐形冠军”。

以下举例一些宽带锥形电感典型型号：

产品型号：HLA4810200R替代型号：48nH±20%,1GHz~10GHz,200mA,宽带,空心电感产品描述：频率范围：1GHz~10GHz, 电感量：48nH±20%, 最大电流：200mA, 驻波比：≤1.25

产品型号：HLA1720500R替代型号：17nH±20%,3GHz~20GHz,500mA,宽带,空心电感产品描述：频率范围：3GHz~20GHz, 电感量：17nH±20%, 最大电流：500mA, 驻波比：≤1.25

产品型号：HLA1420500R替代型号：14nH±20%,3.4GHz~20GHz,500mA,宽带,空心电感产品描述：频率范围：3.4GHz~40GHz, 电感量：14nH±20%, 最大电流：500mA, 驻波比：≤1.25

产品型号：HLA1120500R替代型号：11nH±20%,4GHz~20GHz,500mA,宽带,空心电感产品描述：频率范围：4GHz~40GHz, 电感量：11nH±20%, 最大电流：500mA, 驻波比：≤1.25

产品型号：HLT62040200R替代型号：620nH±20%,50MHz~40GHz,200mA,宽带锥形电感产品描述：频率范围：50MHz~40GHz, 电感：620nH±20%, 最大电流：200mA, 驻波比：≤1.25

产品型号：HLT25032500R替代型号：250nH±20%,100MHz~32GHz,500mA,宽带锥形电感产品描述：频率范围：100MHz~32GHz, 电感：250nH±20%, 最大电流：500mA, 驻波比：≤1.25

产品型号：HLT16022800R替代型号：160nH±20%,200MHz~22GHz,800mA,宽带锥形电感产品描述：频率范围：200MHz~22GHz, 电感：160nH±20%, 最大电流：800mA, 驻波比：≤1.25

产品型号：HLT15038500R替代型号：150nH±20%,200MHz~38GHz,500mA,宽带锥形电感产品描述：频率范围：200MHz~38GHz, 电感：150nH±20%, 最大电流：500mA, 驻波比：≤1.25

产品型号：HLT25T2501G产品描述：频率范围：10MHz-10GHz,电感：0.82uH,最大电流：2500mA,插损：-0.4dB

产品型号：HLT75T1301G产品描述：频率范围：10MHz-13GHz,电感：6.8uH,最大电流：650mA,插损：-0.35dB

产品型号：HLT50T1301G产品描述：频率范围：10MHz-20GHz,电感：2.4uH,最大电流：850mA,插损：-0.35dB

产品型号：HLT75T1001G产品描述：频率范围：10MHz-13GHz,电感：6.2uH,最大电流：440mA,插损：-0.35dB

产品型号：HLT25T1001G产品描述：频率范围：40MHz-26GHz,电感：0.6uH,最大电流：800mA,插损：-0.35dB

产品型号：HLT50T0801G产品描述：频率范围：10MHz-40GHz,电感：1.65uH,最大电流：400mA,插损：-0.35dB

产品型号：HLT19T0801G产品描述：频率范围：100MHz-30GHz,电感：0.22uH,最大电流：700mA,插损：-0.35dB

产品型号：HLT82T0501G产品描述：频率范围：10MHz-26GHz,电感：6.5uH,最大电流：180mA,插损：-0.35dB

产品型号：HLT45T0501G产品描述：频率范围：20MHz-40GHz+,电感：1.08uH,最大电流：250mA,插损：-0.35dB

产品型号：HLT25T0501G产品描述：频率范围：40MHz-40GHz,电感：0.3uH,最大电流：320mA,插损：-0.35dB

产品型号：HLT45T0401G产品描述：频率范围：10MHz-40GHz+,电感：0.84uH,最大电流：160mA,插损：-0.3dB

产品型号：HLT25T0401G产品描述：频率范围：40MHz-40GHz+,电感：0.25uH,最大电流：230mA,插损：-0.35dB

产品型号：HLT10T0401G产品描述：频率范围：0.5-30GHz,电感：70nH,最大电流：340mA,插损：-0.3dB

关注成都恒利泰科技有限公司官网和微信公众号，了解更多射頻无源器件。
