台积电发布N2至A14技术路线图：详解AI效能革新进程

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

在近日举行的开放创新平台生态系统论坛上，台积电展示了其最新技术发展蓝图，重点探讨了在人工智能计算需求持续攀升的背景下，先进制程节点研发过程中性能、功耗与能效之间平衡所面临的技术挑战。公司宣布，N2工艺已正式进入量产阶段，而其增强版本N2P预计将在2026年初启动大规模生产。

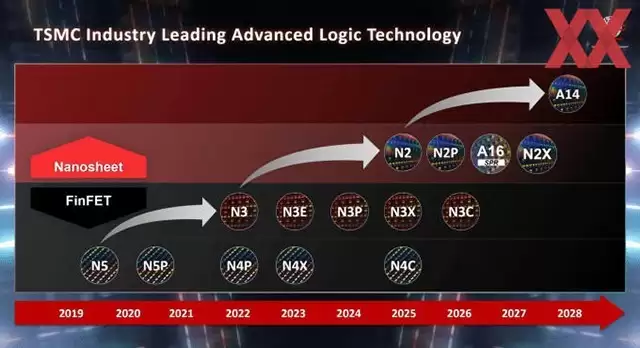

根据规划，台积电将于2026年底交付首批采用A16工艺的芯片。该节点将首次融合纳米片晶体管结构与背面供电技术（SPR），标志着晶体管架构的重要演进。整体技术路径从现有的N3节点逐步过渡至基于纳米片结构的N2，再进一步发展成集成背面供电的A16，并最终迈向更先进的A14节点。

数据显示，在相同功耗条件下，从N7节点演进至A14，可实现约1.8倍的性能提升，综合能效则提高约4.2倍。针对即将推出的A16节点，初步预测表明，在相同电压下其运行频率较N2P可提升8%至10%，而在完成相同计算任务时，功耗有望降低15%至20%。对于仍选择延续FinFET架构的客户，台积电继续提供N3C和N4C等优化版本，其中N4C已被部分客户投入实际应用。

为增强设计灵活性，台积电在N2节点引入名为NanoFlex的单元级调优技术。该方案允许设计团队根据具体应用场景在性能与功耗之间进行动态取舍。在适用的设计中，NanoFlex可带来最高达15%的频率增益，或实现最高30%的能耗削减。

在定制化服务方面，台积电通过与客户的深度协作持续巩固其技术领先地位。例如，在制造高性能计算芯片“Blackwell”时，台积电采用了专为其优化的4N纳米工艺，并结合八层堆叠的HBM3E高速内存，通过CoWoS-S封装技术实现高度集成。依托于制程节点的个性化开发、与客户及电子设计自动化工具供应商的紧密协同，以及在先进封装领域的持续领先，台积电不断强化其在全球半导体制造格局中的核心地位。
