台积电1.4纳米A14工艺前瞻：2028年性能提升80%

11月30日消息，作为半导体晶圆代工领域的龙头企业，台积电的技术发展路线无疑备受业界瞩目。随着制程工艺逐步逼近1纳米节点，人们不禁要问：半导体制造是否还能持续突破？答案或许就藏在台积电最新公布的技术路线图中。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

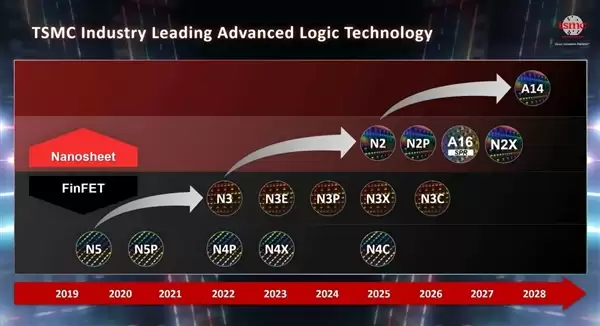

在近日举行的开放创新平台生态系统论坛上，台积电披露了未来数年的逻辑工艺技术蓝图。以2025年为重要节点，当前量产的FinFET技术路线涵盖3纳米工艺平台，包括N3、N3E、N3P、N3X及N3C等多个版本。

引人注目的是，2纳米节点将开始采用Nanosheet晶体管技术，这标志着GAA环绕栅极晶体管架构正式进入量产阶段。今年实现量产的N2工艺将率先应用于AMD基于Zen6架构的EPYC处理器，预计明年度正式投放市场。

后续还将推出N2P与N2X工艺，但在二者之间将插入A16+SPR工艺节点。SPR代表台积电自主研发的背面供电技术Super Power Rail，与Intel的PowerVia技术相比存在显著差异。从技术层面来看，台积电的方案更为先进，不过具体效果仍需等待量产后的实际验证。

A16 SPR实际上是最初规划的2纳米工艺，但在研发过程中历经多次调整。台积电决定将GAA晶体管与背面供电技术错开量产，而非像三星、Intel那样在同一代工艺中同时实现。

随后的A14节点将成为一次重大技术革新，届时GAA晶体管与背面供电技术将实现完美融合，预计在性能表现和能效控制方面都会有更出色的成绩。

台积电此次公布技术路线图，旨在向业界展示其持续创新的实力。未来数年，台积电将保持每年更新制程工艺的节奏，且每一代技术在性能和能效方面都将实现稳定提升，这无疑给客户吃下了一颗定心丸。

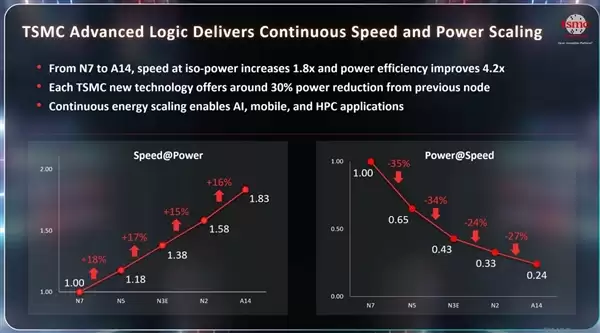

以2018年的7纳米节点N7工艺为基准，后续每一代工艺在相同功耗下性能提升幅度基本维持在15-18%区间，而在同性能下的功耗则大幅降低。从N7到N3，每代工艺功耗降低超过三分之一，而从N3到未来的A14工艺，每代功耗降幅约为四分之一。

相较于N7工艺，台积电透露A14工艺在相同功耗下可实现83%的性能提升，能效比更是达到3.2倍的显著进步。

这意味着从2018年到2028年的十年间，芯片制程工艺的性能提升幅度约为80%。这个数据该如何看待？如果仍以摩尔定律为标准，显然会令人失望。但行业内部都很清楚，28纳米节点之后摩尔定律已逐渐失效，能够实现80%的性能提升实属不易。

回顾2018年，采用N7工艺的代表作品是苹果A12处理器，最高主频仅2.5GHz，晶体管数量69亿颗。而当前的A18 Pro处理器已能实现4GHz主频，集成200亿晶体管。距离未来的A14节点还有两三代工艺的差距，业界期待届时能够实现5GHz主频、300亿晶体管级的芯片规模。
