联发科天玑7100发布：6nm工艺耗电大降，2亿像素与45W快充加持

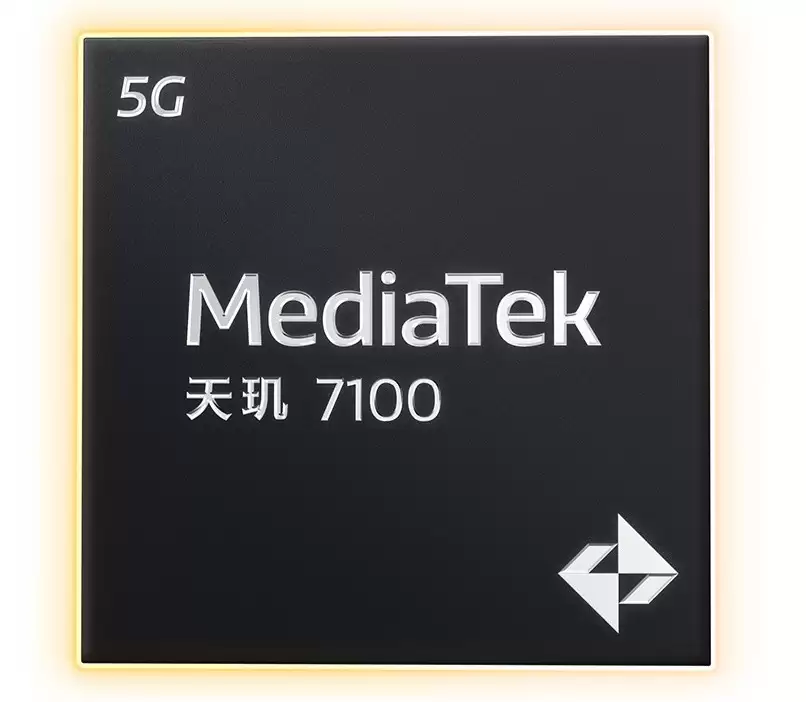

联发科日前正式揭晓了天玑7100芯片。这款新品基于台积电的6纳米制程工艺打造，在多种应用场景下都实现了显著的能效优化。具体来看，日常应用的功耗降低了5%，Modem通讯模块的能耗更是减少了23%，而多媒体播放时的功耗也下降了16%。

在核心配置方面，天玑7100采用了4颗主频高达2.4GHz的Cortex-A78性能核心，并搭配4颗主频为2.0GHz的Cortex-A55能效核心。它还支持最高速率达5500 Mbps的LPDDR5内存以及UFS 3.1闪存标准。图形处理方面，芯片集成了升级款的Arm Mali-G610 GPU，相比前代产品，游戏画面性能最高可提升8%。

影像能力一直是用户关注的焦点，天玑7100在这方面同样出色。它能够支持高达2亿像素的摄像头传感器，并且可以录制采用DCG/DAG技术的HDR视频。芯片还集成了多帧降噪与硬件级人脸检测等多项先进技术。官方数据显示，其人脸检测性能可达到以往方案的6倍，自动对焦检测区域的覆盖范围更是扩大了10倍。

电源管理与续航表现上，天玑7100引入了新一代的智能节电系统，能够支持最高45W的快速充电，并且兼容UFCS协议的通用电源适配器。芯片还能够在超低电压状态下稳定运行，相比标准电压设计，设备续航时间最多可延长7%。

网络连接方面，这款芯片的最高下行速率可达3.3Gbps，支持在FDD与TDD混合双工模式下载波聚合技术。其配备的5G调制解调器符合最新的3GPP R16标准，有助于终端制造商满足全球不同市场的通信规范。同时，芯片搭载了MediaTek 5G UltraSave 3.0+省电技术，结合完整的5G R16节能增强功能与多项优化策略，使其在常规网络使用环境下的整体能效，较同类产品提升约30%。
