台积电在去年年底宣布其2纳米工艺N2正式进入量产阶段，标志着半导体制造工艺迈入新高度。尽管同期英特尔与三星也推出了对标18A及SF2级别的先进制程，但在整体技术实力和综合表现上，仍难以与台积电全面抗衡。

此次推出的N2工艺是台积电首次引入纳米片结构的全环绕栅极晶体管技术，即GAA架构，被公司定义为在芯片集成密度与能效控制方面达到业界领先水平的技术节点。该工艺可在相同功耗条件下显著提升运算性能，或在同等性能下大幅降低能耗，并在整个制程生命周期中持续优化效能与电力效率。

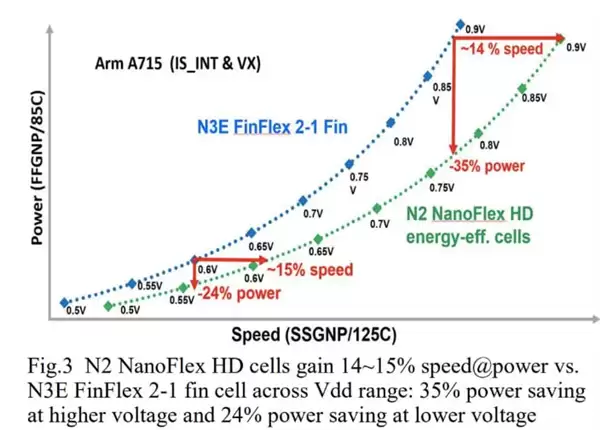

2024年12月底，在国际电子器件会议IEDM上，台积电首次公开N2工艺的关键技术参数。数据显示，相较于前代N3E工艺，N2在晶体管密度方面提升了15%，在相同频率下功耗可减少24%至35%，性能则提高约15%。同时，静态随机存取存储器的单元密度达到每平方毫米37.9兆比特，刷新行业纪录。

然而，先进工艺带来的不仅是技术突破，还有成本压力。市场早前传闻N2工艺晶圆代工价格较3纳米工艺上涨约50%，单片成本可能接近3万美元，折合人民币逾20万元。若以典型的移动处理器小芯片为例，假设单片晶圆可切割出400颗芯片，则每颗裸芯仅制造成本就接近500元。若再计入研发、流片验证、先进封装等环节支出，整体成本将显著上升。

近期有信息指出，计划于明年发布的高端移动芯片A20单片成本或将达到280美元，约合人民币1958元，相比上一代A19芯片成本增长约80%，超出此前市场普遍预期。

尽管3万美元的报价尚未获得台积电最新确认，但业内知情人士表示，虽然实际价格或未达此高点，但相较3纳米工艺确有明显上调，属于客户可感知的成本增长。换言之，N2工艺的代工费用确实实现了一定幅度的实质性跃升。

需注意的是，台积电并未对外公布具体代工费率，实际收费因客户而异，取决于订单规模、合作深度、技术适配及产品良率等多种因素。此外，不同客户在设计能力、工艺掌握程度及芯片面积控制方面的差异，也会直接影响最终每颗芯片的实际生产成本。因此，即便同属2纳米制程，各厂商产品的成本结构仍将呈现多样化特征。
