到底什么是OTDR？

OTDR：光纤网络的“听诊器”与“雷达”

在光通信领域，光纤如同承载数据洪流的“信息高速公路”，而OTDR则是网络工程师手中至关重要的“诊断雷达”与“光纤听诊器”。无论是城市地下错综复杂的管道光缆，还是连接各大洲的跨洋海底光缆，一旦这条纤细的玻璃通道出现异常，OTDR便是快速精准定位故障点、诊断问题根源的核心利器。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

OTDR

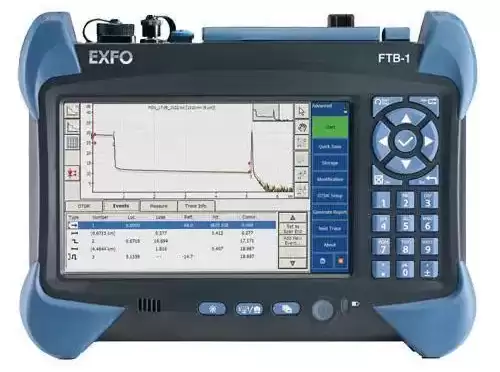

光纤凭借其超大带宽、超低损耗和卓越的抗电磁干扰能力，已成为现代数字社会的基石。然而，这根比发丝还细的玻璃介质并非绝对坚固。施工中的不当弯折、意外挤压断裂、连接器端面的污染或划伤，这些微小的瑕疵都可能导致光信号衰减剧增，甚至造成通信链路中断。

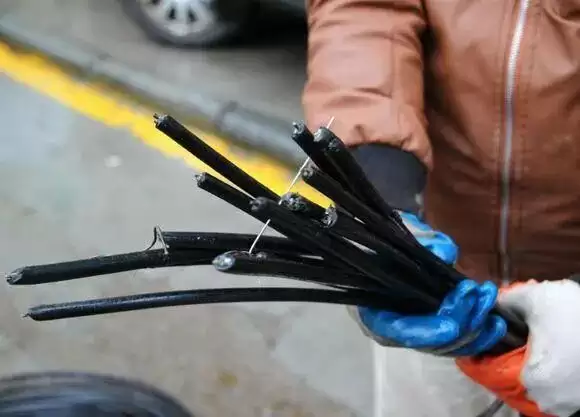

被恶意破坏的光纤光缆

试想，在拥有海量用户的光纤接入网中排查故障，若无高效工具，无异于大海捞针。对于长达数百乃至数千公里的骨干网或国际海缆系统，传统的人工分段检查方法更是完全不可行。此时，OTDR的独特价值便得以彰显：它无需抵达线路沿途各点，仅需在光纤一端接入，即可绘制出整条链路损耗与事件的“健康状况全景图”，实现高效的光纤故障定位与性能评估。

OTDR的工作原理

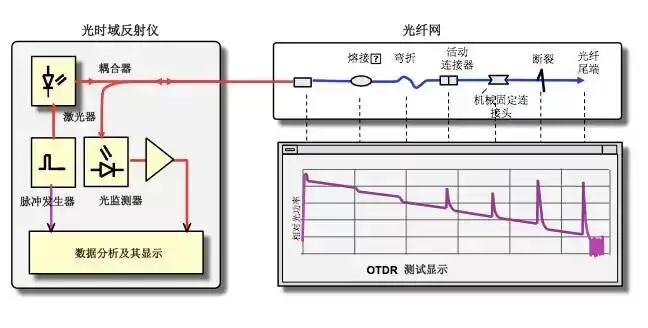

OTDR的工作原理，在本质上与雷达探测技术高度相似。它向待测光纤注入一束高功率的探测光脉冲，然后持续接收并分析从光纤链路中反向散射与反射回来的微弱光信号。这些回波信号主要源于两种物理机制：瑞利散射和菲涅尔反射。

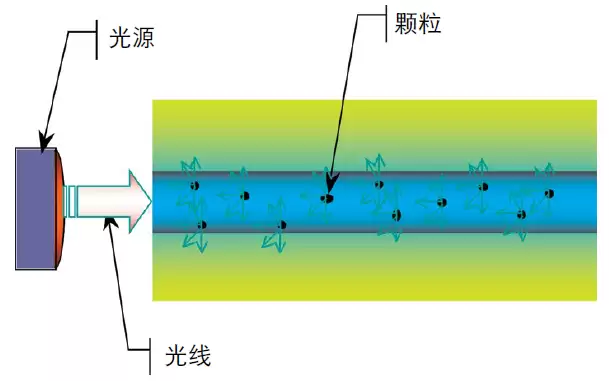

首先是瑞利散射。即使制造工艺再精良，光纤材料在微观尺度上仍存在密度不均匀性。光脉冲在传输过程中与这些微观粒子发生碰撞，会产生向各个方向散射的光。其中，一部分散射光会沿原路返回，被OTDR的接收器捕获。这个过程是连续且稳定的，其强度随传输距离呈指数规律衰减，在OTDR屏幕上形成一条平滑下降的背向散射曲线。这条曲线直观反映了光纤自身的本征衰减系数。

瑞利散射

其次是菲涅尔反射。当光脉冲遇到折射率发生突变的界面时，例如光纤断裂面、连接器端面或熔接点，就会发生强烈的镜面反射。这种反射信号强度高、脉宽窄，在OTDR曲线上表现为一个陡峭突起的“尖峰”，清晰标记出链路中的连接点或故障点位置。

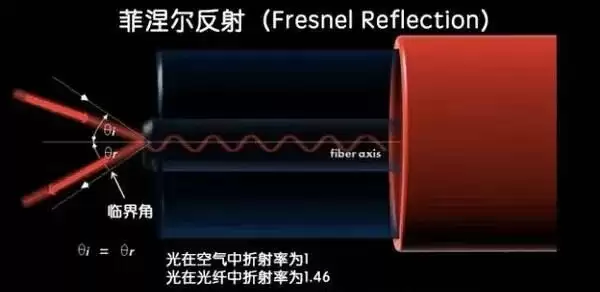

由于折射率不同，最多有4%的反射损失

一者柔和连续，一者尖锐突出。瑞利散射构成了整条曲线的衰减背景，而菲涅尔反射则精准标识出沿途的各类“事件”。OTDR通过精密测量光脉冲发射时刻与接收回波信号的时间差，再结合光在光纤中的传播速度，即可精确计算出事件点或故障点与测试端的距离，其定位精度通常可达米级甚至亚米级。

OTDR的使用方法

理解原理后，规范操作OTDR便有了清晰指引。其标准操作流程可归纳为七个步骤：准备、清洁、连接、设置、测试、分析、保存。整个过程中，“激光安全、端面清洁、参数适配”是必须严守的三条核心准则。

第一步：设备准备。 检查OTDR外观是否完好，确认电池电量充足（建议高于30%）。

第二步：端面清洁。 这是决定测试准确性的首要环节。必须使用专用无尘擦拭纸和纯度99%以上的无水酒精，以单向旋转方式仔细清洁OTDR的光输出端口以及待测光纤跳线的端面。若条件允许，使用光纤端面显微镜进行检查是确保清洁度的最佳实践。

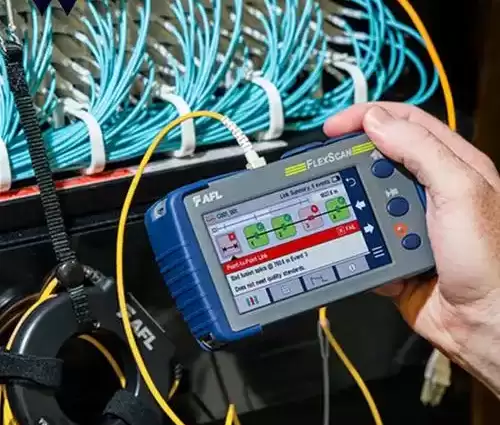

第三步：安全连接。 使用测试跳线将OTDR输出端口与待测光纤的起始端可靠连接。关键前提：测试前务必确认光纤链路两端已与所有有源设备（如光模块、交换机、光端机）物理断开，防止强光损坏敏感光器件。同时，严禁肉眼直视通电状态下OTDR的光口或任何裸露的光纤端面，其发出的不可见激光可能对视网膜造成永久性损伤。操作时佩戴防静电手环有助于保护设备。

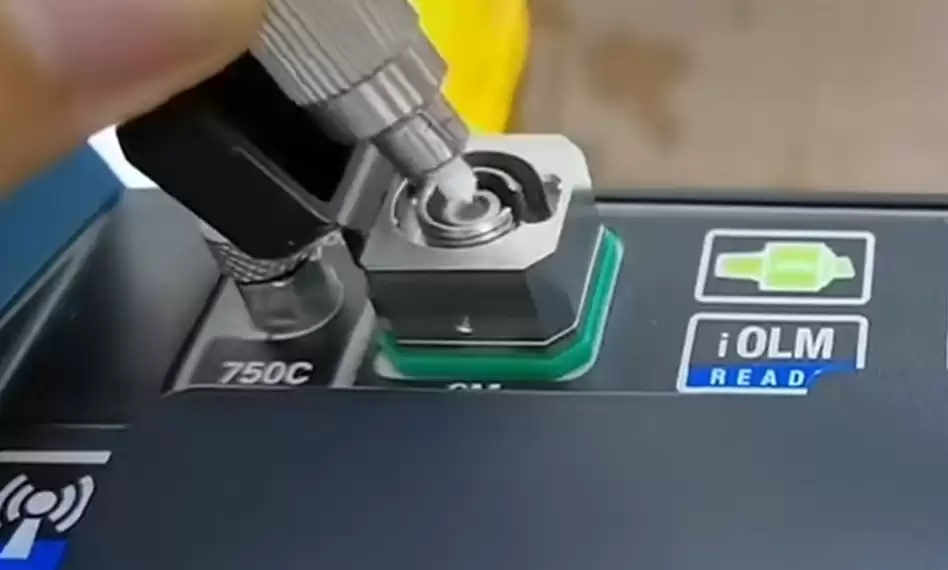

OTDR光接口

第四步：参数设置。 参数配置是测试成败的关键。对于初学者，可从“自动测试”模式入手，让仪器自动匹配一组参数快速获取曲线。但要进行精确的光纤链路诊断与损耗测量，通常需要切换到“手动模式”进行针对性设置：

• 脉冲宽度： 窄脉冲空间分辨率高，适合检测近端事件细节；宽脉冲能量大，探测距离远，适合长距离测量。
• 测试波长： 根据光纤类型与应用选择，常用1310nm、1550nm或1625nm窗口。
• 平均时间： 增加平均时间可提升曲线信噪比，使曲线更平滑，但会延长测试耗时。
• 测量量程： 通常设置为光纤预估长度的1.5至2倍，确保能完整捕捉链路末端信息。

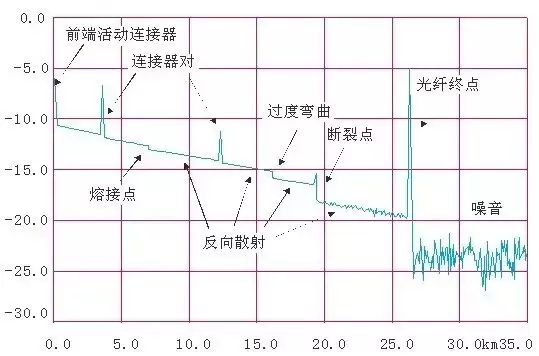

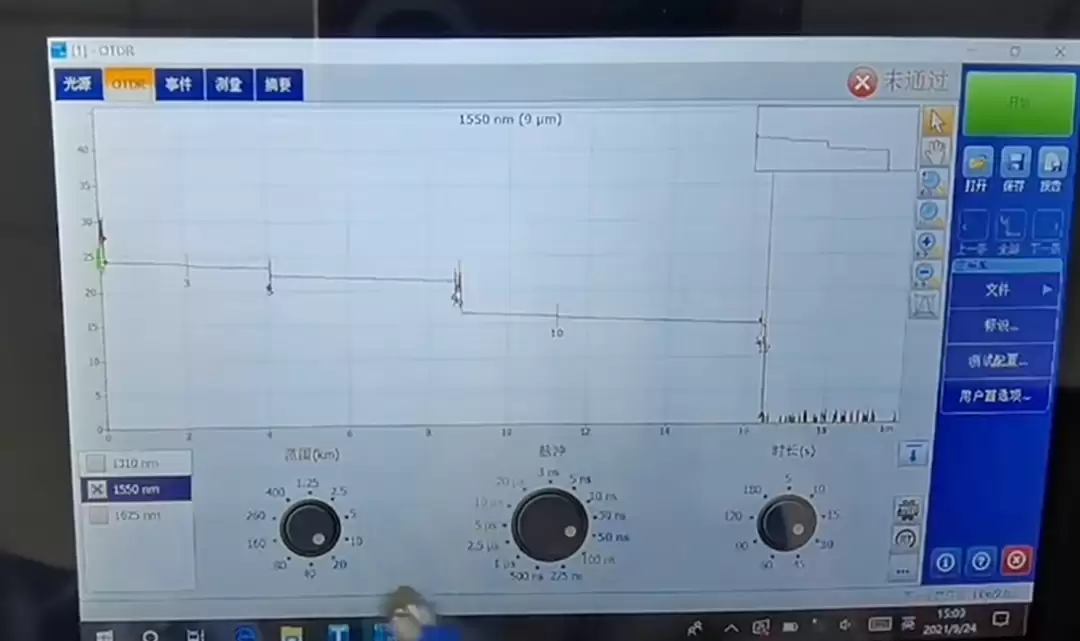

第五步：启动测试。 按下测试键，仪器开始发射光脉冲并采集数据。稍等片刻，屏幕上将逐渐描绘出那条至关重要的OTDR轨迹曲线——它堪称光纤的“光路心电图”，每一个拐点、台阶和反射峰都揭示了光信号在传输途中遭遇的状况。

第六步：曲线分析。 获取曲线后，专业的解读能力至关重要。曲线上的不同形态对应着各异的光纤状态：

• 一个陡峭的损耗台阶，往往意味着光纤存在宏弯、断裂或严重物理损伤。
• 一个尖锐的反射峰，通常指示连接器端面污染、接触不良或存在物理划伤。
• 某段曲线斜率异常（过缓或过陡），则可能暗示光纤存在老化、受潮或均匀的微弯损耗。

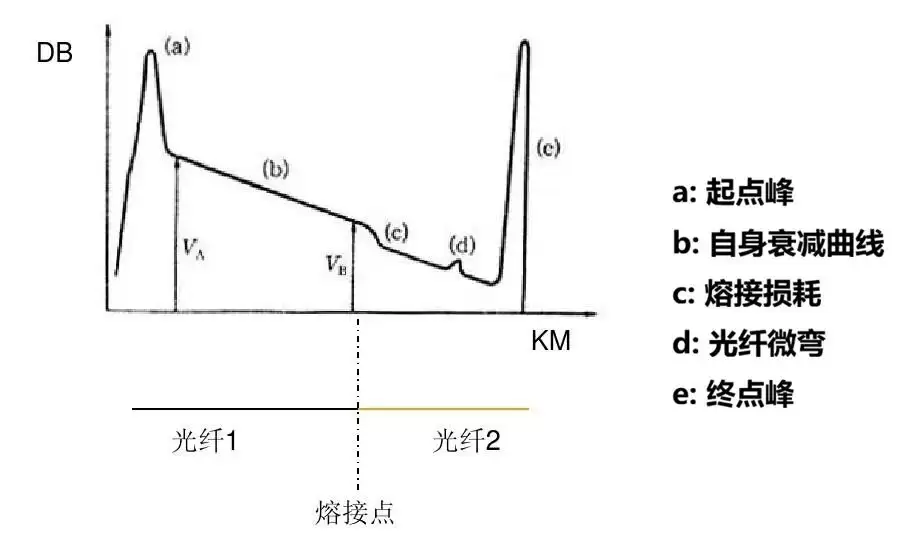

曲线起始端通常会有一个较高的反射峰（称为“起始反射峰”），这是由于测试跳线与待测光纤连接处的菲涅尔反射所致。同样，在光纤末端，如果端面是切割平整且裸露的，也会观察到一个明显的“末端反射峰”。两点之间平滑下降的直线段，其斜率（dB/km）即代表了该段光纤每公里的衰减系数。

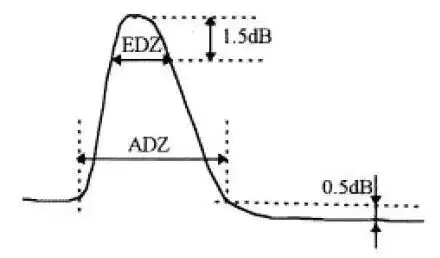

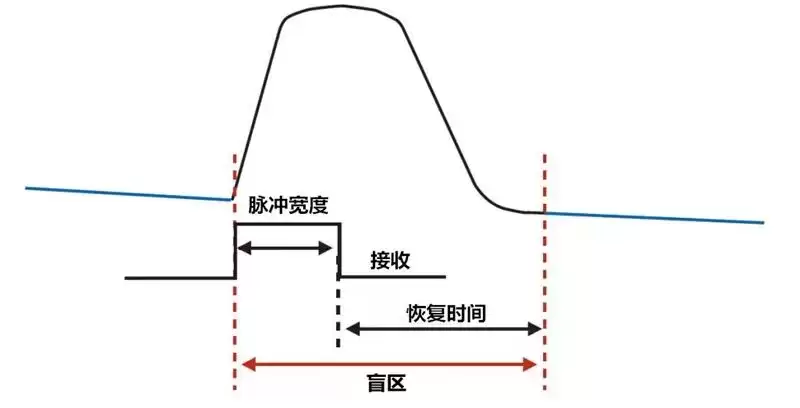

这里必须引入一个关键概念：盲区。当OTDR检测到一个强反射事件（如一个严重污染的连接器）后，其接收器光电二极管会因饱和而需要一段恢复时间，在此恢复距离内，仪器无法准确分辨紧随其后的下一个微弱事件。这类似于人眼从强光环境进入暗室后需要时间适应。

盲区分为事件盲区和衰减盲区。为减小盲区影响，可采用短脉冲宽度进行近端测试，或在测试链路前端接入一段已知长度的“发射光纤”（也称“盲区光纤”）。

第七步：数据保存。 测试完成后，务必将完整的曲线数据（通常保存为.sor、.trc或.opt格式文件）妥善存储，并详细记录测试时间、地点、光纤标识码、测试参数及操作人员等信息，便于后续生成测试报告、进行历史数据对比或故障回溯分析。

结语

总结而言，OTDR测试的成功要素可概括为：七分依赖严谨的清洁与连接，两分依靠合理的参数配置，一分归于精准的曲线判读。严格遵守“先清洁、再连接；先自动、后精调；建议双向测试、务必保存曲线”的标准作业程序，是获得可靠、可重复测试结果的根本保障。

展望未来，光纤通信技术将持续作为5G/6G移动回传、千兆光网（F5G/F5G-A）、数据中心互联（DCI）等关键场景的核心有线传输载体。而OTDR，作为光缆施工验收、日常维护巡检与故障快速定位的基石工具，是保障这张庞大而精密的光网络稳定运行不可或缺的“守护者”。熟练掌握其原理与操作，无疑是每一位光通信与网络运维工程师必备的专业技能。
