Qt 坐标体系入门：从 GUI 概念到坐标实践

这一篇先不急着写代码，也不急着讲复杂的控件用法。我们先回过头来，把 Qt 坐标体系这件事单独拎清楚。

初学者一开始接触 Qt，多半是从“把控件拖到窗体上”或者“用 setGeometry() 指定位置和大小”开始的。表面上是在搭界面，但学着学着就会发现，Qt 里很多问题最后都会绕回“坐标”这两个字上。

就比如：为什么控件的位置总是相对于父窗口的？为什么鼠标点击的位置，有“局部坐标”和“全局坐标”之分？为什么 geometry() 和 rect() 看着都像矩形，但用法完全不一样？为什么在 Designer 里调好的位置，跑起来就变了？

这篇文章，就是想把这些概念掰顺了讲透，再结合代码看看它们到底是怎么落到界面里的。

如果你正处在“控件会拖、窗口会跑，但一说坐标就开始脑子打结”的阶段，那这篇应该能帮到你。

---

1. 什么是 GUI，它和坐标体系有什么关系

1.1 GUI 的基本概念

GUI 是 Graphical User Interface，也就是图形用户界面。它是相对于 CLI（命令行界面）而言的一种交互方式。用户不再需要输入指令，而是通过鼠标点击按钮、菜单、文本框这些图形元素跟程序打交道。

举个例子，一个普通的 Qt 窗口里可能包含：

• 按钮 QPushButton
• 标签 QLabel
• 输入框 QLineEdit
• 组合框 QComboBox
• 分组框 QGroupBox

这些控件都显示在窗口的某个位置上，而描述“位置”这件事，就得靠坐标体系来完成。

1.2 图形界面为什么离不开坐标

说白了，坐标体系就是一套“怎么描述位置”的规则。在 Qt 里，一个控件显示在哪、有多大、鼠标点在了哪，最后都得落到坐标上。

Qt 中最常见的是二维平面直角坐标系，规则如下：

• 原点在左上角
• 水平方向向右为 x 轴正方向
• 垂直方向向下为 y 轴正方向

也就是说：

• (0, 0) 是坐上角
• (100, 0) 表示右移 100 个单位
• (0, 50) 表示下移 50 个单位
• (100, 50) 就是右移 100、下移 50

这一点和数学里常见的“原点在左下角、y 轴向上”不一样，初学者很容易在这里卡一下。

1.3 在 Qt 里，坐标问题通常会出现在哪些场景

• 控件摆放：用 move() 或布局管理器时，坐标从左上角算起，y 越大越靠下
• 窗口定位：geometry()、frameGeometry() 返回的坐标，都是相对于屏幕左上角的
• 鼠标事件：mousePressEvent 里的 event->pos() 是相对于控件左上角的，globalPos() 是屏幕坐标
• 绘图区域：QPainter 画图时，drawRect(0, 0, 100, 100) 是从控件左上角开始画的
• 弹出菜单：QMenu::exec() 传的如果错了，菜单位置就会飘

---

2. Qt 坐标体系的基本规则

2.1 Qt 使用的是二维坐标系

两条互相垂直的数轴，水平是 X，垂直是 Y，交点是原点 (0, 0)，平面上的任意一点用 (x, y) 来表示。

2.2 Qt 的原点为什么在左上角

这是计算机图形学的老传统，Qt 沿用了这个习惯。因为显示器扫描就是从左上角开始的，从左到右、从上到下刷新像素。

---

3. Qt 中常见的几种坐标

3.1 局部坐标（控件自身坐标）

局部坐标是相对于当前控件左上角的，左上角通常就是 (0, 0)。

• 比如按钮内部某一点 (20, 10)，意思是“离这个按钮左边 20、上边 10”
• 鼠标事件中的 event->pos() 和 event->position()，拿到的就是局部坐标

3.2 父控件坐标

相对于“父控件”左上角来说的坐标。

• 比如 childWidget->pos()，表示子控件在父控件里的位置

3.3 全局坐标（屏幕坐标）

• 相对于整个屏幕左上角的位置
• 常用于弹菜单、提示框、弹窗定位
• 常见的有 QCursor::pos()、event->globalPosition()

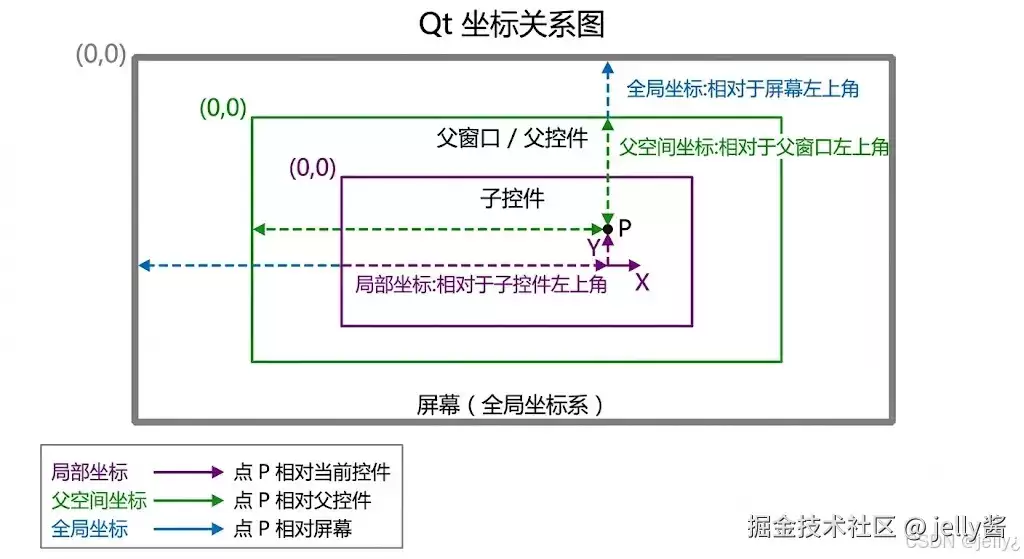

3.4 三种坐标之间的关系

Qt 里的局部坐标、父控件坐标、全局坐标，本质上是同一个点分别相对于“自己、父控件、屏幕”三个参照物时的位置。

---

4. Qt 中和坐标相关的核心类

4.1 QPoint：表示一个点

它是 Qt 中用来保存二维坐标的类，通常用来表示一个“点在哪”，比如窗口位置、鼠标点击位置、控件里的某个点。

常见构造方式：

QPoint p1;          // 默认构造，通常是 (0, 0)
QPoint p2(10, 20);  // 指定 x 和 y
QPoint p3 = p2;     // 拷贝构造

x() 和 y() 的作用就是获取这个点的横坐标和纵坐标：

QPoint p(10, 20);
int a = p.x();   // 10
int b = p.y();   // 20

4.2 QSize：表示宽度和高度

QSize 表示宽度和高度，用于描述控件、窗口、图片、区域的大小。它只关心对象有多大，不关心对象摆在哪。

常用构造：

QSize size1;          // 默认大小
QSize size2(200, 100); // 宽 200，高 100

常用方法：

size2.width();   // 获取宽度
size2.height();  // 获取高度
size2.setWidth(300);
size2.setHeight(150);

4.3 QRect：表示一个矩形区域

QRect 可以理解成“一个带位置的大小”，它能同时描述位置和尺寸。

常见构造：

QRect r1(10, 20, 200, 100);

含义是：

• 左上角位置是 (10, 20)
• 宽度是 200
• 高度是 100

也可以用“点 + 大小”来构造：

QPoint p(10, 20);
QSize s(200, 100);
QRect r2(p, s);

常用获取函数：

r1.x();        // 左上角 x
r1.y();        // 左上角 y
r1.width();    // 宽
r1.height();   // 高

还可以分别取出位置和尺寸：

r1.topLeft();  // 返回 QPoint
r1.size();     // 返回 QSize

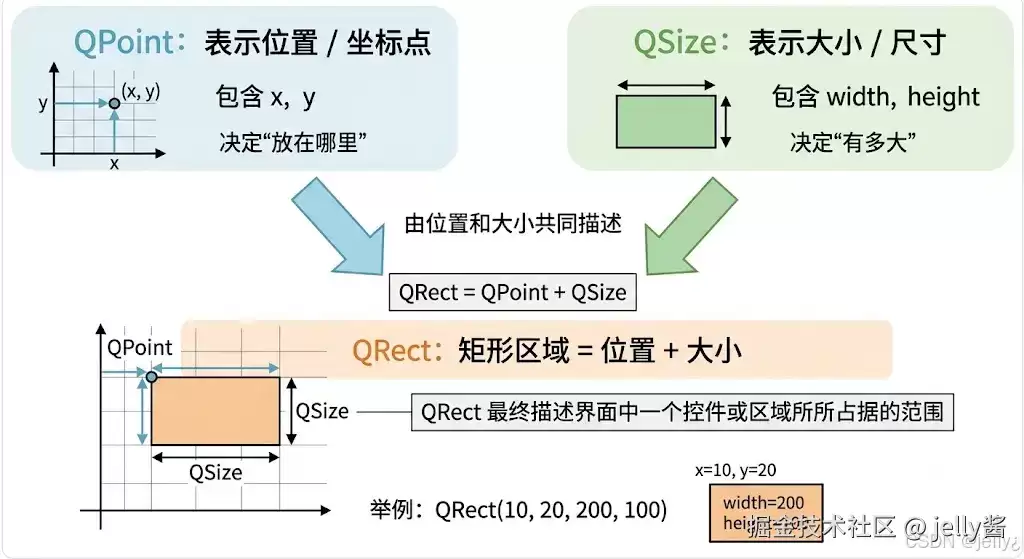

4.4 这三个类在界面开发中的配合关系

QPoint 负责“位置”，QSize 负责“大小”，QRect 负责把“位置 + 大小”组合成一个完整的矩形区域。 实际开发时，一般先用 QPoint 确定控件或元素放在哪，再用 QSize 确定它多大，最后用 QRect 把这两件事合起来，统一描述它在界面中的范围。后面做布局、绘制、区域判断时，就会顺很多。

---

5. Qt 中与坐标相关的常用方法

5.1 move()：只移动位置

move() 用来移动控件的位置，不改大小。代码示例：

widget->move(100, 50);

含义是把控件左上角移动到指定坐标。如果是子控件：

• 坐标是相对于父控件的
• 例如：

QPushButton *btn = new QPushButton("按钮", this);
btn->move(50, 30);

表示按钮放在当前窗口内部 (50, 30) 的位置。

如果是顶层窗口，坐标通常理解为相对于屏幕的位置：

this->move(200, 100);

表示把窗口移动到屏幕上的 (200, 100)。

5.2 resize()：只改变大小

这个方法只改变控件的大小，不改变它相对于父控件的位置。

5.3 setGeometry()：同时设置位置和大小

setGeometry() 可以同时设置位置和尺寸，所以初学阶段出场率很高。刚开始学的时候还没接触复杂的布局管理，更多是手动指定控件位置和大小，setGeometry(x, y, width, height) 正好把这两件事揉进了一行代码，直观得有点像“所见即所得”。

5.4 pos()：获取控件位置

pos() 用来获取控件左上角的位置。对于普通子控件，返回的是相对于父控件左上角的位置；如果是顶层窗口，通常表示窗口在屏幕上的位置。

5.5 geometry()：获取控件的几何信息

geometry() 返回一个 QRect 对象，包含控件的位置和大小，也就是 x、y、width、height。所以它既能说明控件放哪，也能说明控件有多大。

5.6 rect()：获取控件内部矩形区域

rect() 也返回一个 QRect，但它描述的不是控件在外部界面中的位置，而是控件自身内部的矩形区域。因为它用的是控件自己的局部坐标系，所以左上角通常总是 (0, 0)，主要用来表示控件内部可绘制、可操作的范围。

5.7 frameGeometry()：带边框的窗口区域

frameGeometry() 返回包含窗口边框和标题栏在内的整体区域，而 geometry() 返回的是不包含边框和标题栏的用户区区域。
也就是说，geometry() 更关注控件真正用于显示内容的部分，frameGeometry() 更接近窗口在屏幕上实际占的完整范围。

---

6. 理论里最容易混淆的几个点

6.1 geometry() 和 rect() 的区别

它们都返回 QRect 对象，但描述的对象不一样。

• geometry()：描述控件在父控件中的位置和大小
• rect()：描述控件自己内部的矩形范围

比如有一个按钮：

QPushButton *btn = new QPushButton("按钮", this);
btn->setGeometry(50, 30, 100, 40);

这时：

btn->geometry();   // 大致是 QRect(50, 30, 100, 40)
btn->rect();       // 大致是 QRect(0, 0, 100, 40)

6.2 pos() 和 mapToGlobal() 看到的为什么不是一回事

因为这两个方法根本不是在回答同一个问题。pos() 用的是局部参考系，得到的是控件左上角相对于父控件的位置。而 mapToGlobal() 看的是整个屏幕这一层。

6.3 为什么用布局后，手动坐标有时不生效

用了布局以后，控件的位置和大小主要由布局管理器决定。手动坐标之所以有时不生效，是因为它会被布局后续的自动计算覆盖。

---

7. Qt 坐标体系的基础实践

7.1 用 setGeometry() 放一个按钮

QPushButton* bt = new QPushButton("按钮", this);
bt->setGeometry(50, 50, 120, 40);

这段代码的意思是，将这个按钮放在相对于父窗口 (50, 50) 的位置，按钮长 120、宽 40 像素。

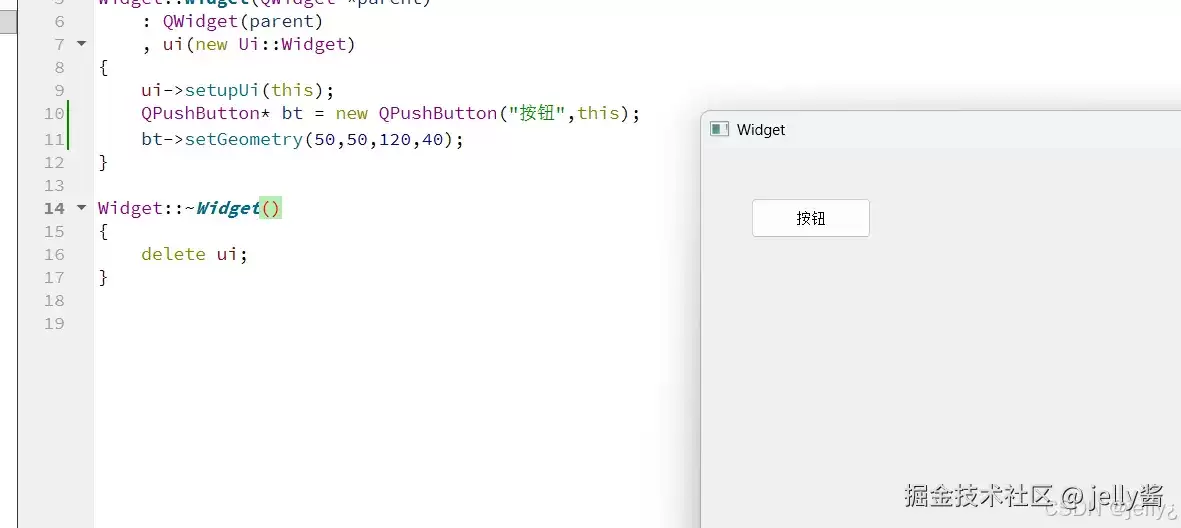

运行结果：

7.2 打印 pos()、geometry()、rect() 看差别

qDebug() << "pos()      =" << bt->pos();
qDebug() << "geometry() =" << bt->geometry();
qDebug() << "rect()     =" << bt->rect();

运行结果：

从这里可以看出：

• pos() 只关注控件左上角的位置，返回的是 (50, 30)
• geometry() 既包含位置，也包含大小，返回的是“在父控件中的位置 + 自身尺寸”
• rect() 只描述控件内部区域，所以从 (0, 0) 开始，宽高与控件自身大小一致

7.3 在鼠标事件里获取点击位置

在鼠标事件的处理中，Qt 也会提供局部坐标和全局坐标。最典型的是在 mousePressEvent() 中获取点击位置：

void Widget::mousePressEvent(QMouseEvent *event)
{
    qDebug() << "局部坐标:" << event->pos();
    qDebug() << "全局坐标:" << event->globalPos();
}

这里：

• event->pos() 表示鼠标点击点相对于当前控件左上角的位置，即局部坐标
• event->globalPos() 表示相对于整个屏幕左上角的位置，即全局坐标

7.4 使用坐标转换函数

绝对坐标和相对坐标可以互相转换。Qt 中可以用 mapToGlobal() 和 mapFromGlobal() 来实现。

mapToGlobal() 用于把控件内部的点转换到全局坐标系中，mapFromGlobal() 用于把屏幕上的点还原到当前控件的局部坐标系中。

最小示例：

QPushButton *btn = new QPushButton("按钮", this);
btn->move(50, 30);
QPoint localPoint(0, 0);  // 按钮左上角
QPoint globalPoint = btn->mapToGlobal(localPoint);
qDebug() << "局部坐标:" << localPoint;
qDebug() << "映射后的全局坐标:" << globalPoint;

---

注意：

• localPoint(0, 0) 表示按钮内部左上角
• mapToGlobal() 会把这个点转换成屏幕坐标的位置

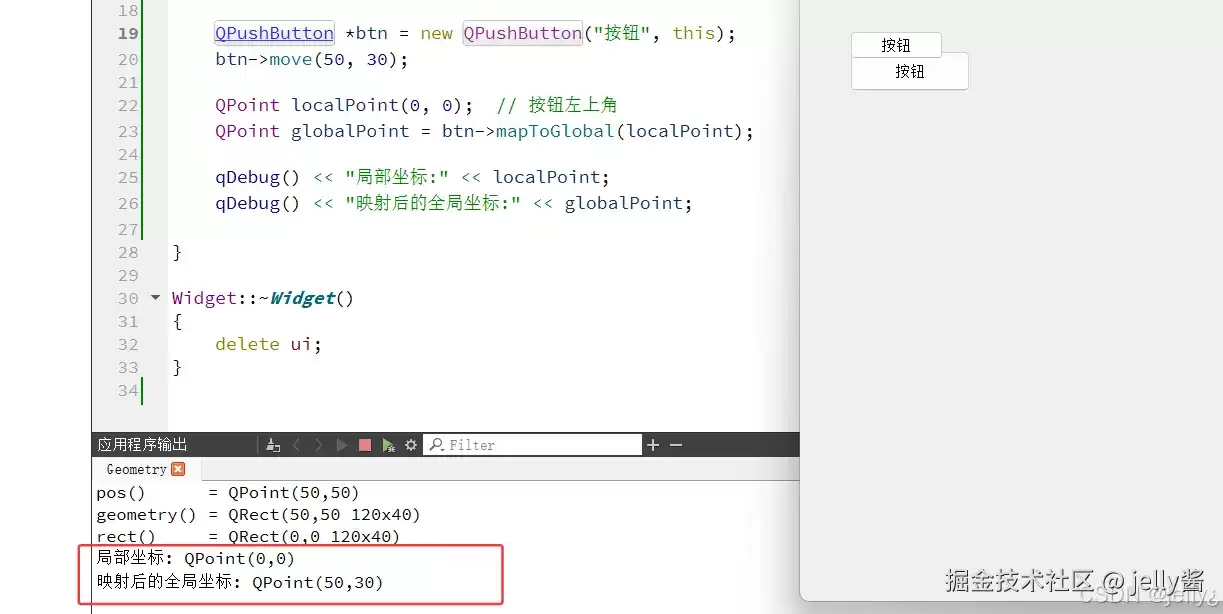

运行结果：

看起来像只映射成了“相对于父控件的坐标”，但这并不是 mapToGlobal() 失效了，而是调用时机太早，顶层窗口还没真正完成“显示并定位到屏幕上”这一步。

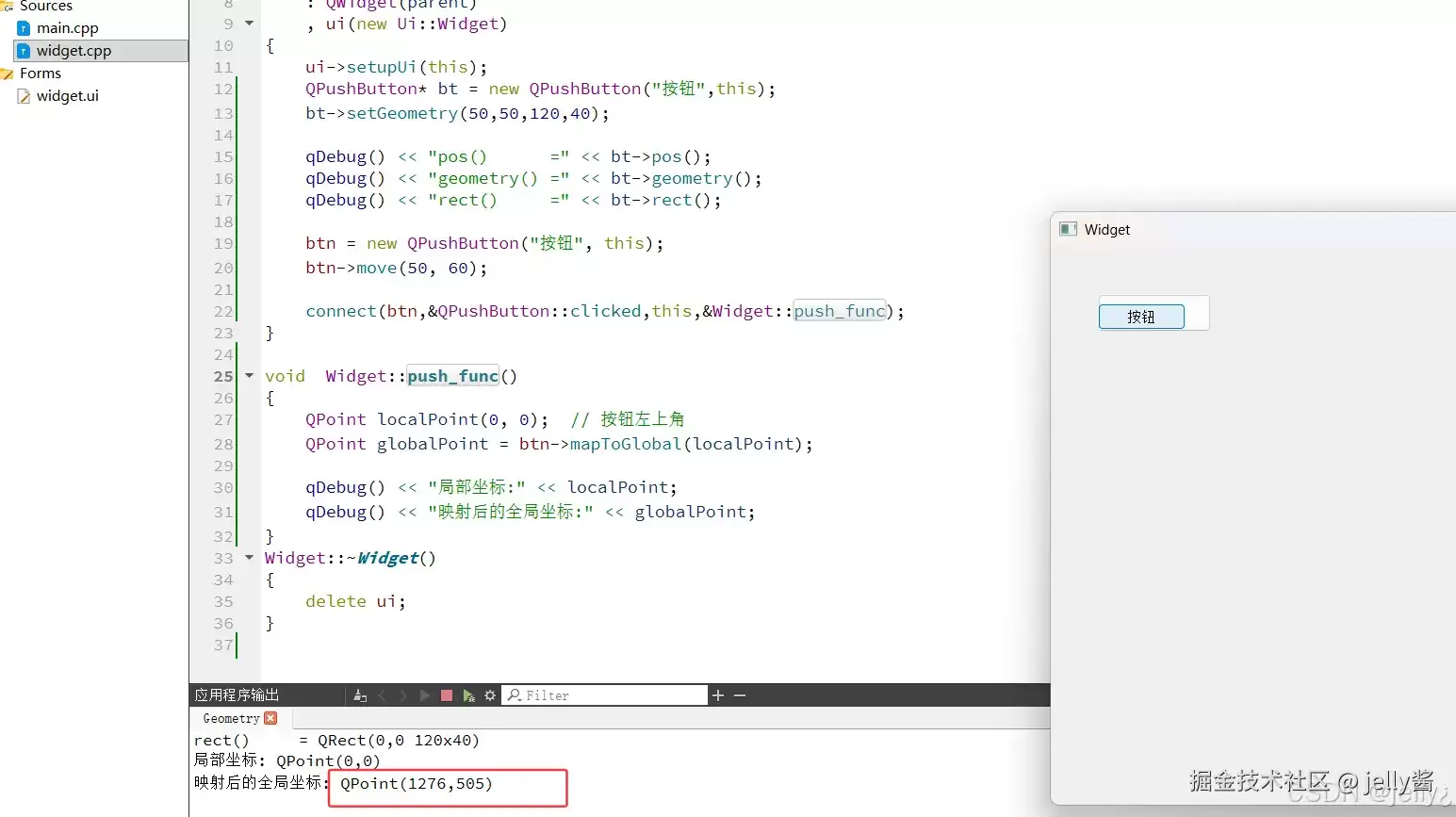

如果等构造函数跑完、窗口真正显示出来以后再调，结果就不一样了：

8. 结合实际开发，坐标体系到底有什么用

8.1 控件摆放为什么离不开坐标

因为控件摆放本质上就是在回答两个问题：它放哪？它占多大？而这两个问题，都离不开坐标和几何信息。

8.2 鼠标事件处理为什么要分清坐标系

在鼠标事件处理中，必须分清坐标系，因为同一个鼠标位置，在不同参考系下会有不同的坐标值。如果把局部坐标和全局坐标混用，很容易出现“点击判断不准”“拖拽偏移”“右键菜单弹出位置不对”等问题。

比如在点击场景里，如果只是判断鼠标是否点中了当前控件内部的某个区域，通常用局部坐标就够了，也就是 event->pos()，因为它本身就是相对于当前控件左上角的。

在拖拽场景里，往往既要关心鼠标在控件内部点下的位置，也要关心鼠标在屏幕或父窗口中的移动距离。坐标系没统一，就容易出现“跳一下”或者“越拖越偏”的现象。

在右键菜单场景里，通常需要屏幕坐标，而不是控件内部坐标。因为菜单是弹到屏幕上的，如果直接把局部坐标传给菜单，可能导致菜单显示位置不对。这时候一般要用 event->globalPos()，或者先通过 mapToGlobal() 把局部点转换成全局坐标。

所以本质上，鼠标事件处理中分清坐标系，是为了先明确：当前拿到的这个点，是相对于谁的？接下来这个点，要拿去做什么？

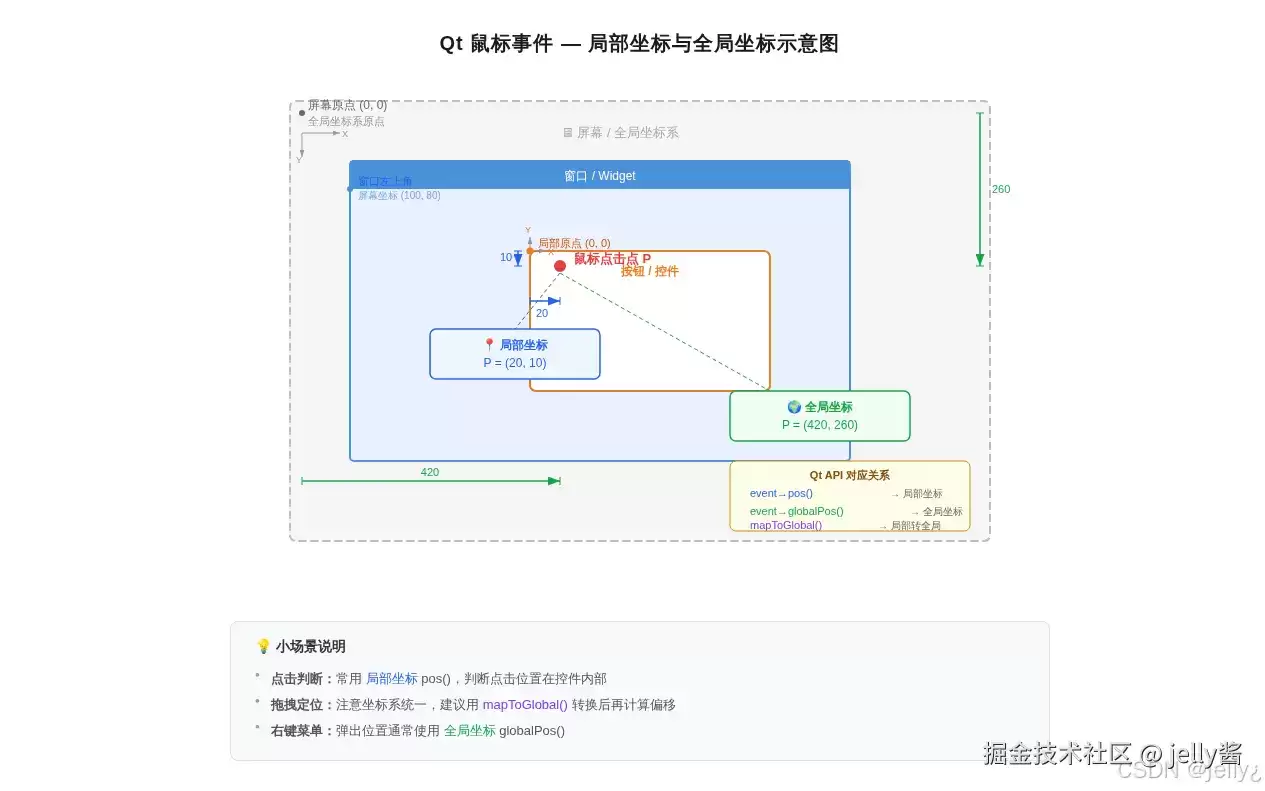

Qt 鼠标事件中的局部坐标与全局坐标示意图：

8.3 自定义绘图为什么更依赖坐标体系

在 Qt 中，自定义绘图比普通控件摆放更依赖坐标体系。因为绘图操作本质上就是在一个指定区域内，按坐标把点、线、矩形、文字、图片等画出来。坐标一旦想岔了，图形的位置基本就跟着一起跑偏。

自定义绘图通常写在 paintEvent() 中，例如：

void Widget::paintEvent(QPaintEvent *event)
{
    QPainter painter(this);
    painter.drawRect(20, 20, 100, 50);
}

这里的 drawRect(20, 20, 100, 50)，表示在当前控件内部，从 (20, 20) 开始画一个宽 100、高 50 的矩形。这个 (20, 20) 不是屏幕坐标，也不是父控件坐标，而是当前控件内部的局部坐标。QPainter 默认就是在当前控件内工作。

8.4 调试界面问题时，坐标信息为什么特别重要

在调试界面问题时，坐标信息往往特别重要。很多看起来像“控件没显示对”“布局有问题”“鼠标点歪了”的现象，归根到底都是位置关系没搞清楚。一旦把控件当前的坐标、大小和所属坐标系看明白，很多问题会从“有点玄学”变成“哦，原来是这里”。

比如在控件重叠的场景里，两个控件如果被放到了接近甚至相同的位置，就可能互相遮挡。这时候查看 pos()、geometry() 之类的坐标信息，就能快速判断它们是不是占到了同一块区域。

在控件错位的场景里，明明想放在某个位置，结果显示出来却偏了，这通常说明代码里使用的坐标参考系和自己想象的不是一套。比如把父控件坐标当成了全局坐标，或者把局部坐标直接拿去做屏幕定位，这类问题如果不看坐标输出，往往只能“凭感觉猜”。

在父子关系相关的问题里，坐标信息同样很关键。因为子控件的位置默认是相对于父控件的，如果父控件本身又发生了移动、缩放或者嵌套层级变化，子控件最终显示的位置也会跟着变化。很多时候控件看起来“自己跑偏了”，其实只是父对象的位置变了。

在布局影响的场景里，问题会更隐蔽。控件一旦交给布局管理器，位置和大小就可能被重新计算。这时如果你还按手动坐标的思路去理解界面，就容易觉得某些设置“没生效”。而通过查看实际的几何信息，往往就能发现：不是控件没动，而是布局把它调整到了另一个位置。

---

9. 对 Qt 坐标体系的理解

9.1 坐标不只是“记数值”，更重要的是“先分清参考系”

坐标一定是带参考系的。如果先不弄清楚当前坐标到底是相对于谁的，那这个数值本身几乎没有意义。坐标 = 数值 + 参考系，缺了一个都不行。

所以 Qt 里 pos() 和 globalPos() 返回的数值可能差很多，但它们并不是谁对谁错，而是站的位置不一样。

9.2 很多界面问题，表面上是位置问题，本质上是坐标系没分清

在练习中感受最明显的是，很多时候最初看到的现象只是“按钮位置不对”“菜单弹歪了”“鼠标点到的地方和程序判断的不一样”，表面上像是控件没有摆好，但往下追就会发现，本质都是坐标参考系没有分清。

比如一开始也会把 pos() 和 mapToGlobal() 得到的结果混在一起看，觉得“怎么都是位置，为什么数值不一样”。后来才慢慢明白，一个看的是控件相对父对象的位置，一个看的是点相对整个屏幕的位置，本来就不是同一套参考系。再比如在构造函数里直接打印 mapToGlobal()，结果看起来和局部坐标差不多，这也不是函数错了，而是调用时机太早，窗口还没真正完成显示和定位。

还有一个很常见的坑，就是控件已经交给布局管理器了，却还在用 move() 或 setGeometry() 去“硬摆位置”，最后发现效果和预期不一样。这时候如果只盯着界面看，很容易觉得是 Qt “不听话”。但只要换个角度，从坐标和几何信息去看，就会发现真正起作用的是布局规则，而不是手动坐标。

所以现在更愿意把很多界面问题理解成一句话：不是控件不会动，而是自己还没先搞清楚，这个位置到底是相对于谁而言的。

9.3 学会坐标体系之后，看控件关系会更清楚

刚开始学 Qt 的时候，很容易把界面开发理解成“把控件摆上去”。这当然没错，但如果只停留在这个层面，就会觉得每一个控件都是孤立的。但学会坐标体系以后，再看这些控件，感觉会不一样。你会开始意识到：一个控件不是单独存在的，它总是处在某个父对象内部；它的位置不是凭空决定的，而是依赖于某一层坐标系；它的大小、内部区域、绘图范围、鼠标事件位置，其实都可以用同一套“坐标关系”串起来理解。

也就是说，坐标体系带来的不只是“会调 x 和 y”，更重要的是一种看界面结构的方式。你会从“我把控件摆到哪里”，慢慢转变成“这个控件在谁的坐标系里？它和谁发生位置关系？出了问题应该先看哪一层？”一旦形成这种思路，后面再学布局、事件处理、自定义绘图，都会顺很多。

---

10. 总结

Qt 的坐标体系，看上去只是一些 (x, y) 数值和几个常见函数，但真正理解之后会发现，它几乎贯穿了整个界面开发过程。无论是摆放控件、处理鼠标事件、做自定义绘图，还是调试界面错位和重叠问题，最后都会回到同一个核心问题上：这个位置到底是相对于谁来描述的？

从 GUI 的角度看，图形界面本来就是靠位置和区域组织起来的；从 Qt 的角度看，这套位置描述又不是单一的绝对坐标，而是分层的、相对的、可以相互转换的。也正因为如此，QPoint、QSize、QRect 这些类，以及 move()、setGeometry()、pos()、geometry()、mapToGlobal() 这些方法，才会在实际开发中频繁出现。

所以学 Qt 坐标体系，真正要掌握的并不只是“某个函数怎么用”，而是先建立一种更稳定的理解方式：先分清当前坐标属于哪一层参考系，再去看这个点、这个控件、这个区域到底意味着什么。 当这个思路建立起来之后，很多原本看起来零散的界面知识，就会自然连成一条线。
