锌溴液流电池实现突破：寿命延长20倍，成本降低超40%

我国科研团队在锌溴液流电池技术上取得重大突破，成功攻克了长期困扰该领域的关键难题。通过构建新型溴基两电子转移反应体系，电池的循环寿命实现了飞跃式增长，相比传统系统延长了20倍以上，同时几乎达到零腐蚀的水平，能量密度也获得显著提升。

这项研究成果由中国科学院大连化学物理研究所李先锋研究员带领的团队完成，相关论文已于12月19日发表在国际权威期刊《自然·能源》上。研究团队创新地引入了胺类溴捕获剂，例如硅氨酸钠（SANa），能够在充电过程中快速将强腐蚀性的溴单质转化为稳定的溴代胺化合物。这一机制使得电解液中游离溴的浓度从传统体系的数百毫摩尔大幅降至仅7毫摩尔，从而从源头上遏制了材料腐蚀问题。

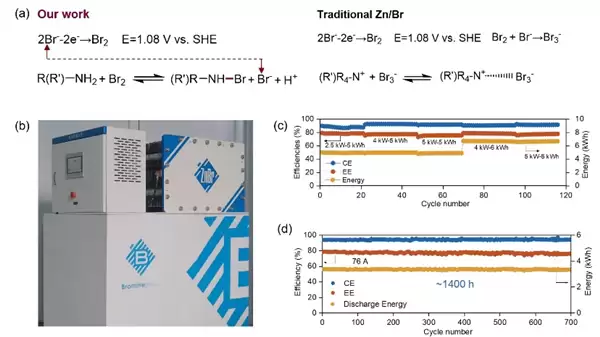

在反应机理方面，团队成功从传统单电子转移（Br?→Br?）升级至两电子转移（Br?→Br?），显著提高了单位体积的能量存储能力。以往充电时产生的深红色、高腐蚀性液态溴相，在新体系中已不再出现，电解液始终保持透明均匀的状态，这表明溴被即时捕获并稳定封存。

该设计不仅有效消除了腐蚀风险，还大幅增强了电化学反应的可逆性，使电池在长时间运行后仍能保持80%以上的能量效率。实验数据显示，采用新技术的锌溴液流电池可实现超过600次的稳定循环，累计运行时间长达1400小时，比原有水平提升了约7倍。

在能量密度方面，当溴离子浓度为2M时，电池体积能量密度从原先的90Wh/L提升至152Wh/L，增幅接近69%。通过进一步优化电解液浓度，能量密度有望逼近200Wh/L，已经能够与部分锂离子电池相媲美，且在整个优化过程中并未牺牲能量转换效率——即使在40mA/cm²的电流密度下，效率仍维持在78%以上。

得益于腐蚀程度的大幅降低，电池对关键组件材质的要求明显下降，不再依赖昂贵的氟化物膜和特种防腐材料，改用成本更低的SPEEK膜即可实现稳定运行。这一改进直接推动电解液成本从128美元/kWh降至75美元/kWh，降幅达41%，整个长时储能系统的单位成本有望控制在161美元/kWh，进入当前主流锂电储能的成本区间。

此项技术突破为锌溴液流电池的大规模应用铺平了道路。凭借高安全性、长寿命和不断优化的成本结构，这类电池未来有望成为电网级储能的理想选择，尤其适用于风电、光伏等波动性可再生能源的并网调节，在电网频率调控、应急备用电源及离网供电系统等场景中发挥关键作用。
