服务器RAID5上层分区丢失XFS文件系统数据恢复案例

这是一例颇具代表性的服务器故障案例。事件本身并不复杂：机房运维人员在例行巡检维护中，因操作失误，导致一台搭载RAID5磁盘阵列的企业服务器分区丢失。更为棘手的是，丢失的分区中存储着企业全部生产业务的核心数据——服务器一旦宕机，业务全面停滞，客户所承受的压力可想而知。

北亚数据恢复工程师到场后，首先对服务器存储底层的原始数据进行了详尽的扫描，并迅速锁定了故障根源：XFS文件系统头部超级块损坏丢失，同时连带部分INODE节点和目录项也出现了不同程度的损毁。所幸XFS文件系统内置了超级块备份机制，加之磁盘中仍保留着完整的目录树架构。工程师借助这些备份，并对丢失的INODE节点和目录项进行补全与重构，最终将整个文件系统完整修复。

服务器RAID5阵列数据恢复流程

1. 介质镜像备份隔离
收到故障服务器后，第一步并非直接操作，而是将阵列中所有物理硬盘制作成完整的只读镜像，并将镜像文件存储至专用恢复存储设备上。校验无误后，原厂服务器硬件直接归还客户，全程不占用客户设备——这一操作规范是必须坚守的底线。

2. 阵列底层参数解析
使用北亚内部的专业服务器数据恢复工具对镜像文件进行底层解析。若无内部工具，也可采用市面上合规的阵列分析软件，通过检索File ID来研判阵列参数。此步骤需获取RAID盘序、条带大小等核心配置信息。值得警惕的是，这一环节存在数据二次损坏的风险，因此严禁直接在原始故障硬盘上操作——这条红线绝不能触碰。

3. 虚拟重组RAID5阵列并定位文件系统分区
根据解析出的底层参数，先在虚拟环境下重组RAID5阵列，随后在重组好的虚拟阵列中精准定位XFS文件系统分区的起始扇区。补充说明：XFS文件系统的INODE编号采用可变长度结构，由起始块组号、块内起始块号、块内INODE编号三段构成；块号与块内INODE号占用的比特长度，由超级块内部预设参数定义。

4. XFS文件系统完整性校验
阵列重组完成后，对XFS文件系统进行完整性与合法性的双重校验。校验结果确认了故障特征：文件系统头部超级块丢失、大量INODE节点损坏、多级目录项缺失。简而言之，文件系统的“索引表”已大面积受损。

5. 文件系统底层结构修复
调取磁盘中遗留的超级块备份文件，匹配原有的目录树结构，将损坏的超级块修复还原；同时，对损毁、丢失的INODE节点及各级目录项逐一修补并重新构建，补齐文件系统底层的索引结构。这一步骤极为考验经验与耐心，每一处细节都不能出错。

6. 数据导出提取
底层修复全部完成后，借助工程师自主编写的解析程序，遍历修复后的完整文件系统，批量提取全部业务数据。整个过程自动运行，效率极高。

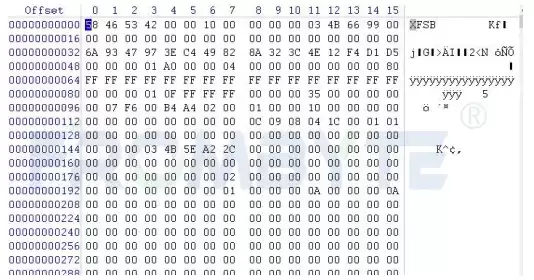

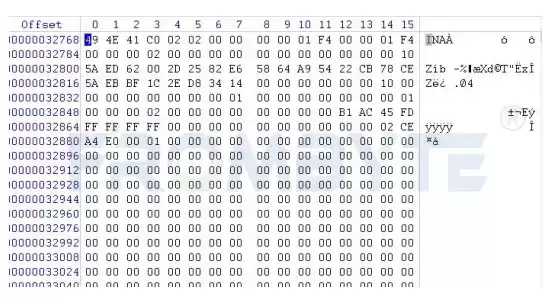

阵列底层分析及修复过程截图

服务器数据恢复结果
值得庆幸的是，故障发生后客户并未对故障存储进行任何写入或覆盖类的高危操作，磁盘底层的原始数据与文件系统索引结构均保存得较为完好。最终，本次RAID5阵列的业务数据实现了100%完整恢复，企业业务可直接挂载恢复后的数据正常上线运行——对客户而言，这正是最理想的结果。
