行空板M10智能手表 开源实现九项实用穿戴功能

WatchHIKER 这个名字听起来颇为硬核，但其本质是一款基于上海智位机器人（DFRobot）行空板 M10 打造的智能手表。外壳采用 3D 打印制作，编程则依托 Mind+ 平台，走低代码可视化开发路线。别看它屏幕小巧，除了支持自定义界面外，开发者一口气集成了 9 项实用的开源穿戴功能：计步、心率监测、路况查询、天气情况、空气质量检测、紧急联系人、一键录音、噪音检测，甚至还能查看实时货币行情。可以说，日常生活中的常用场景，它基本都覆盖了。

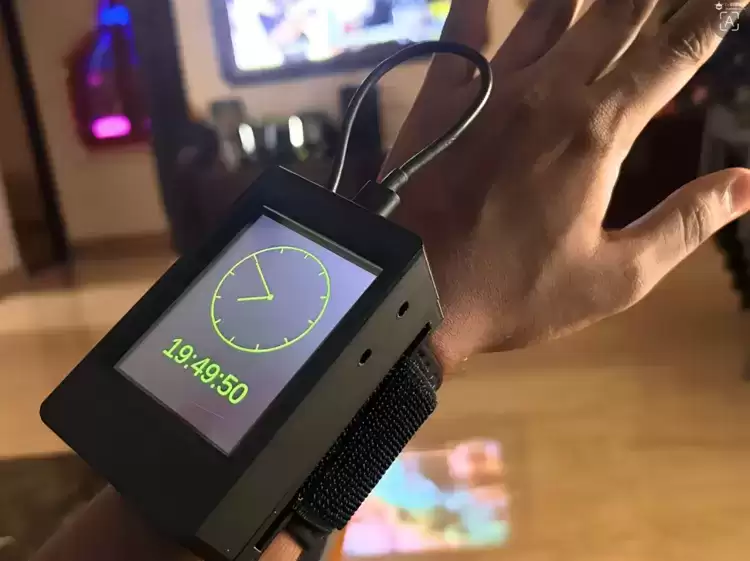

基于 DFRobot 行空板 M10 打造的智能手表 WatchHIKER 实物展示

所需材料

硬件

DFRobot行空板M10（核心主控板）
Beetle ESP32-C3（辅助微控制器）
心率传感器模块

软件

Mind+ 青少年图形化编程软件（低代码可视化平台）
Autodesk Fusion（3D建模与设计工具）

其他

3D打印机及其打印耗材

外壳设计和硬件组装

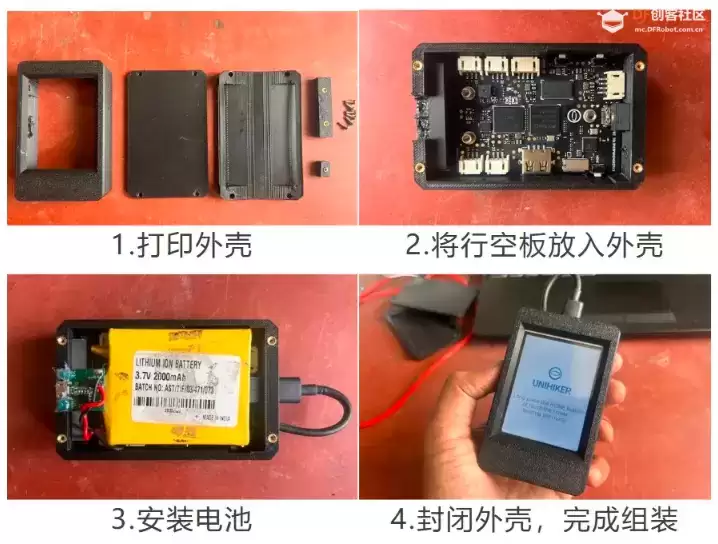

外壳使用 Autodesk Fusion 进行建模，作者在背壳上特意预留了空隙，方便腕带穿过。3D 打印完成后，将行空板 M10 屏幕朝外放入外壳，接着连接电池与充电器模块，再将组装好的电池组塞入外壳内部。确认无误后封闭外壳。最后加上表带，这里选用的是“魔术贴”腕带，摘戴都非常便捷。

功能与程序实现

加载Python脚本

在行空板 M10 上打开文件共享功能，复制完整的 Git 文件夹。通过 Python 代码实现 9 项开源功能，例如心率监测等。

心率监测功能

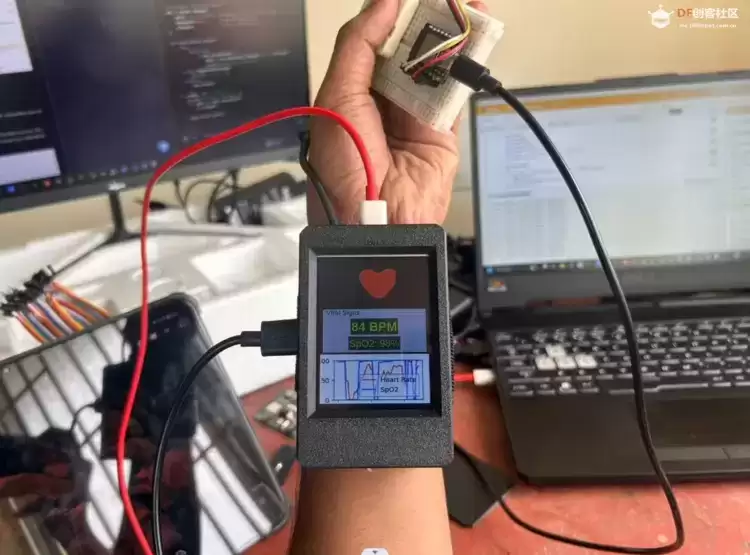

基于 DFRobot 行空板 M10 的智能手表 WatchHIKER：心率监测界面

要实现这个功能，还需要额外添加两个硬件：Beetle ESP32-C3 和心率传感器。流程并不复杂：先对 Beetle ESP32-C3 进行编程，使其通过 I2C 通信从心率传感器读取数据，然后将数据发送到串行端口。这样一来，行空板 M10 就能读取并绘制血氧饱和度与心率数据了。

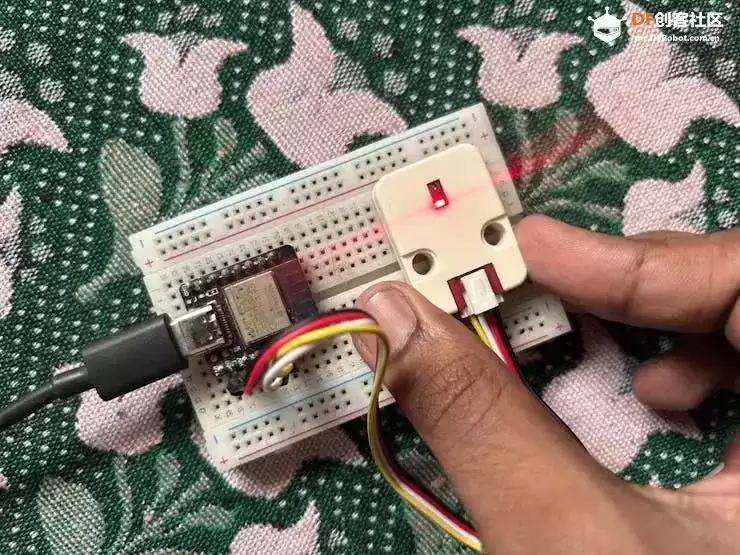

Beetle ESP32-C3 微控制器与心率传感器模块

输出心率与血氧饱和度的代码示例：

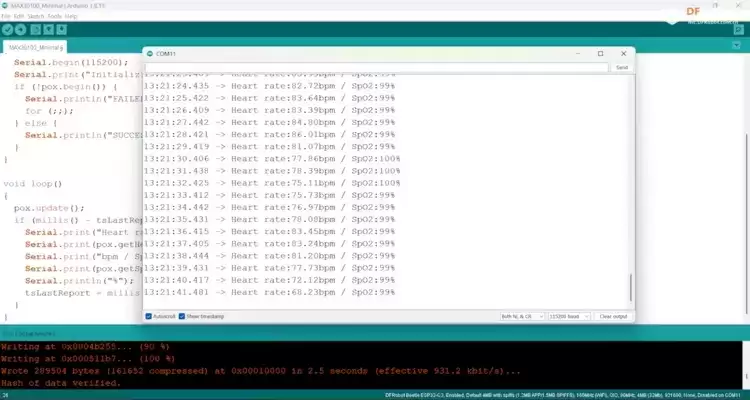

以下是串行终端的实时响应：

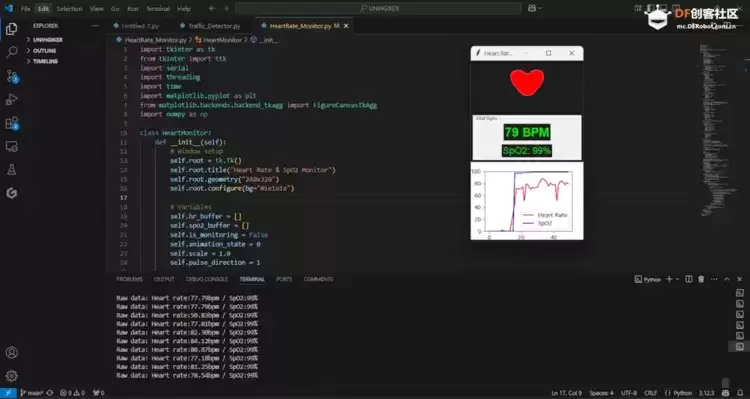

接下来用程序对数据进行解码和填充：

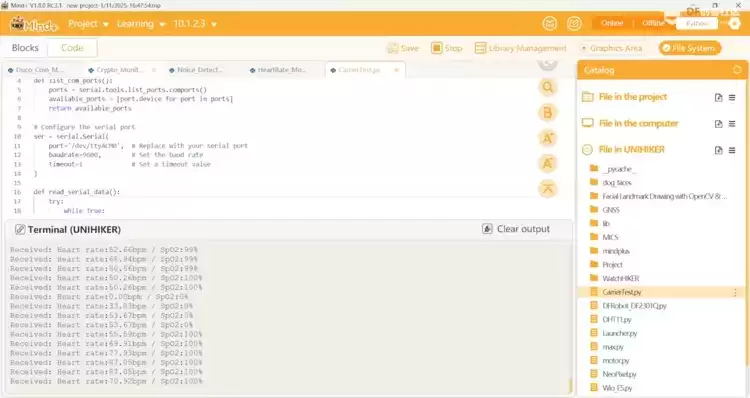

然后在 Mind+ 平台中运行该脚本：

关于计步、路况查询、天气情况、空气质量检测、紧急联系人、一键录音、噪音检测，以及查看实时货币行情的具体实现过程，相关内容已在原社区文章中完整公开，这里不再赘述。
