联发科天玑8550正式发布：台积电4nm全大核架构端侧AI升级

2025年5月28日，联发科在官网正式公布了天玑8550处理器的完整规格参数。这款面向中高端市场的移动平台，延续了全大核设计思路，并在生成式AI能力上进行了重点强化。值得关注的是，就在参数公布前三天——5月25日，OPPO和荣耀已率先发布了搭载天玑8550衍生版本的新机，这意味着参数一经官宣，商用便同步落地，节奏相当迅速。

接下来看核心规格。天玑8550采用台积电4nm N4P工艺制程，CPU部分搭载了纯Cortex-A725八核心全大核架构——包含1颗主频3.4GHz的超大核、3颗3.2GHz的大核，以及4颗2.2GHz的大核，配合6MB三级缓存。这套组合意味着在保证高性能输出的同时，也将功耗控制在了合理范围内。图形方面由Mali-G720 MC8 GPU负责，最高支持WQHD+分辨率、144Hz刷新率，并且能够实现双屏显示。

影像能力上，这颗芯片最高支持320MP主摄传感器，能够实现三路3200万像素30帧同步拍摄；视频编解码覆盖4K 60帧，兼容H.264、H.265、VP9、AV1等主流格式。存储方面支持LPDDR5X四通道内存（最高9600Mbps）和UFS 4.0闪存，大文件读写和多任务加载都能轻松应对。

网络连接部分，支持5G R16标准、Sub-6GHz全频段、SA/NSA双模组网，以及5G/4G双卡双通；同时标配Wi-Fi 6E、蓝牙5.4和多系统GNSS定位，日常通勤与户外场景基本全覆盖。

不过，本次升级的重头戏在于AI能力。天玑8550内置了NPU 880算力单元，搭载LLM Booster加速技术，原生支持谷歌Gemini Nano V3大模型——这意味着中端机型也能流畅运行离线生成式AI应用，端侧AI体验这一短板得到了有效补齐。

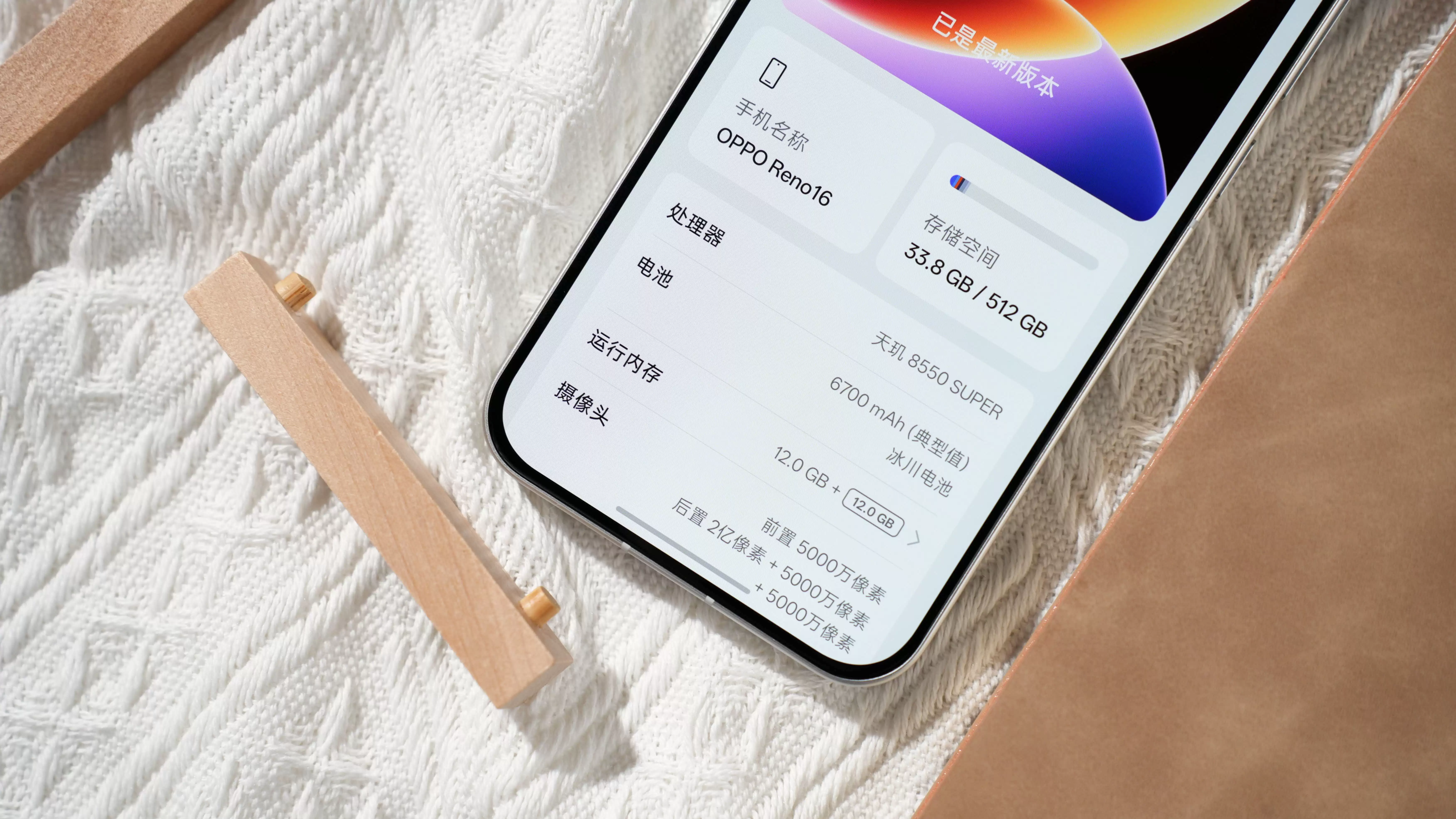

商用层面，OPPO Reno 16系列首发天玑8550 SUPER，荣耀600 Pro则搭载了天玑8550 Elite。两款衍生版本的CPU核心规格与标准版天玑8550保持一致，均为全大核A725架构，差异主要体现在频率或外围配置上。

总体而言，天玑8550是联发科巩固中端市场优势的关键一步。全大核A725搭配成熟4nm工艺，在高性能与低功耗之间找到了不错的平衡点，打破了中端芯片必须牺牲大核数量的固有认知。更值得关注的是，它把旗舰级的Gemini Nano V3端侧AI下放到了中端，推动生成式AI从旗舰机型向主流市场普及。OPPO和荣耀的迅速跟进首发，也反映出终端厂商对这颗芯片的高度认可。预计接下来会有更多中端旗舰机型搭载天玑8550，进一步拉高中端市场的性能与AI体验门槛，对消费者而言，高性价比的选择将越来越多。
