PDF转换CAD图纸的方法及扫描版PDF处理技巧

PDF图纸是否可以直接转换成CAD，重点其实不在“能不能转”，而在于源文件本身属于哪一种类型。如果是矢量PDF，通常能够直接导入CAD，图中的线条、几何图元等内容也更容易被完整保留；但如果是扫描版PDF，本质上就是一张位图图片。这种情况下，更推荐先使用极轻PDF(pdf.cn)将PDF转成足够清晰的图片，再导入CAD，并在校准比例后进行手动描图。

方法一：扫描版PDF先转图片再描图

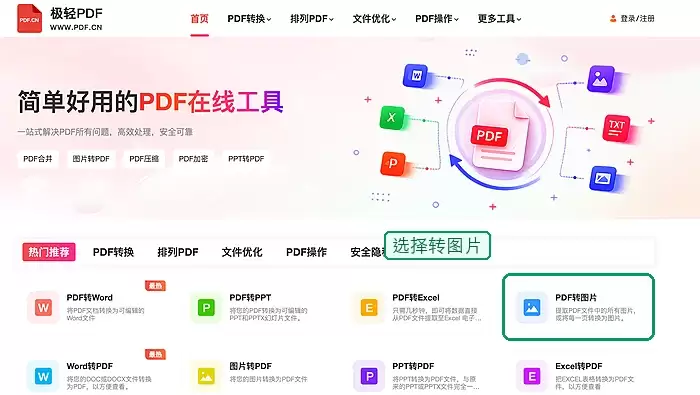

步骤一：找到PDF转图片工具

打开网站首页，在PDF转换分类中点击「PDF转图片」即可。这个方法尤其适合无法直接提取线条和矢量信息的扫描版PDF图纸。

步骤二：上传扫描版PDF

点击选择PDF文件，上传需要处理的扫描图纸。上传前建议先检查页面方向、总页数以及图框内容是否完整，避免出现缺页或边缘裁切的问题。

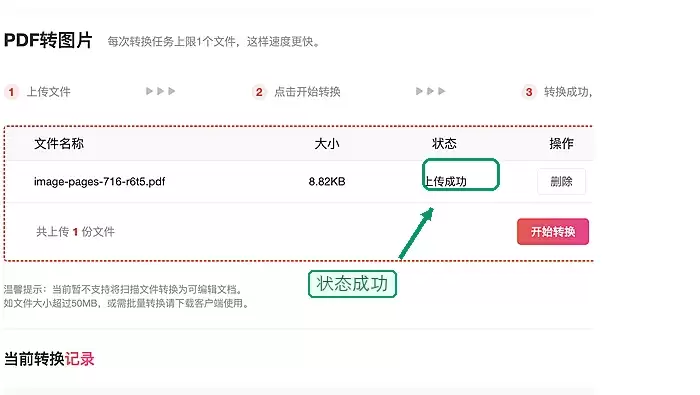

步骤三：核对上传状态

确认文件名、文件大小和上传进度是否正确，避免误传低清晰度预览版、错误版本，或者已经过期的旧图纸文件。

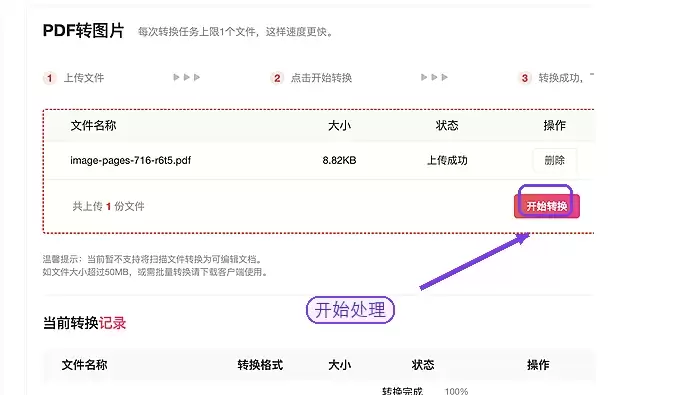

步骤四：开始转换图片

确认所有信息无误后即可开始转换。处理过程中尽量保持页面处于打开状态，等待转换任务完成后再进行下一步操作。

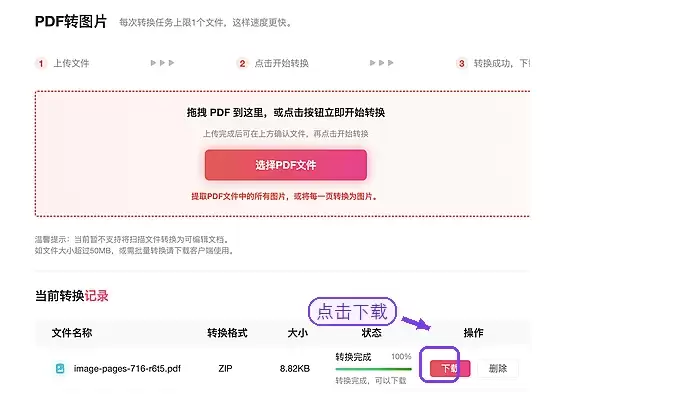

步骤五：下载图片导入CAD校准

将转换后的图片下载到本地后，先在 CAD 中通过「图像参照」方式插入文件。然后利用图纸中已经标注好的已知尺寸，对整张图进行比例校准。比例准确后，建议先锁定参照图层，再沿着图纸轮廓逐步描线。需要特别说明的是，扫描版PDF转换出的图片无法直接变成精确且可编辑的矢量对象，因此所有关键尺寸都需要人工逐项复核，确保CAD图纸的准确性。

方法二：矢量PDF直接在CAD中导入

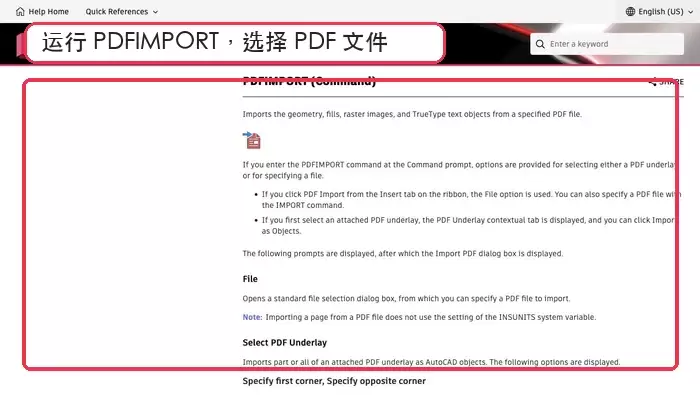

步骤一：运行PDFIMPORT命令选择文件

在支持PDF导入功能的CAD软件中输入PDFIMPORT命令，并选择源PDF文件。根据官方说明，这一命令通常可以导入几何图形、填充对象、光栅图像以及TrueType文字对象，因此非常适合处理矢量版PDF图纸转CAD的需求。

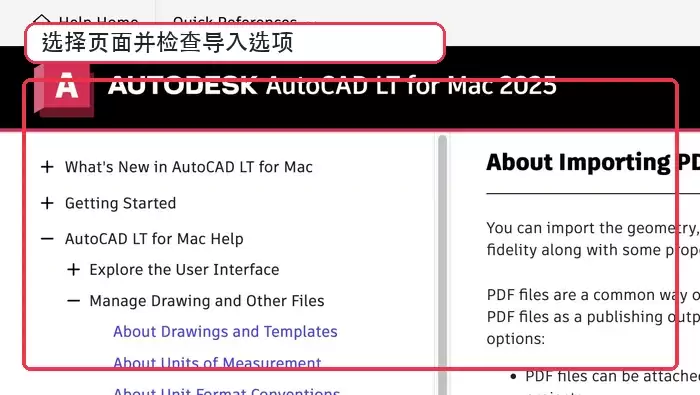

步骤二：选页面检查导入结果

在导入弹窗中选择正确的页码，并根据实际需要保留几何图形、文字内容以及图层设置。导入完成后，建议先测量图纸上一段已知尺寸，重点检查比例是否准确、线条是否闭合、字体是否被替换，以及图层归属是否正常。如发现偏差，应先完成校准，再继续后续编辑与出图操作。
