三星Exynos 2600 Vulkan跑分挑战高通最强芯片
IT之家 2 月 3 日消息,科技媒体 Wccftech 昨日(2 月 2 日)发布博文,报道称在 Geekbench Vulkan 测试中,三星 Galaxy S26 系列手机搭载的 Exynos

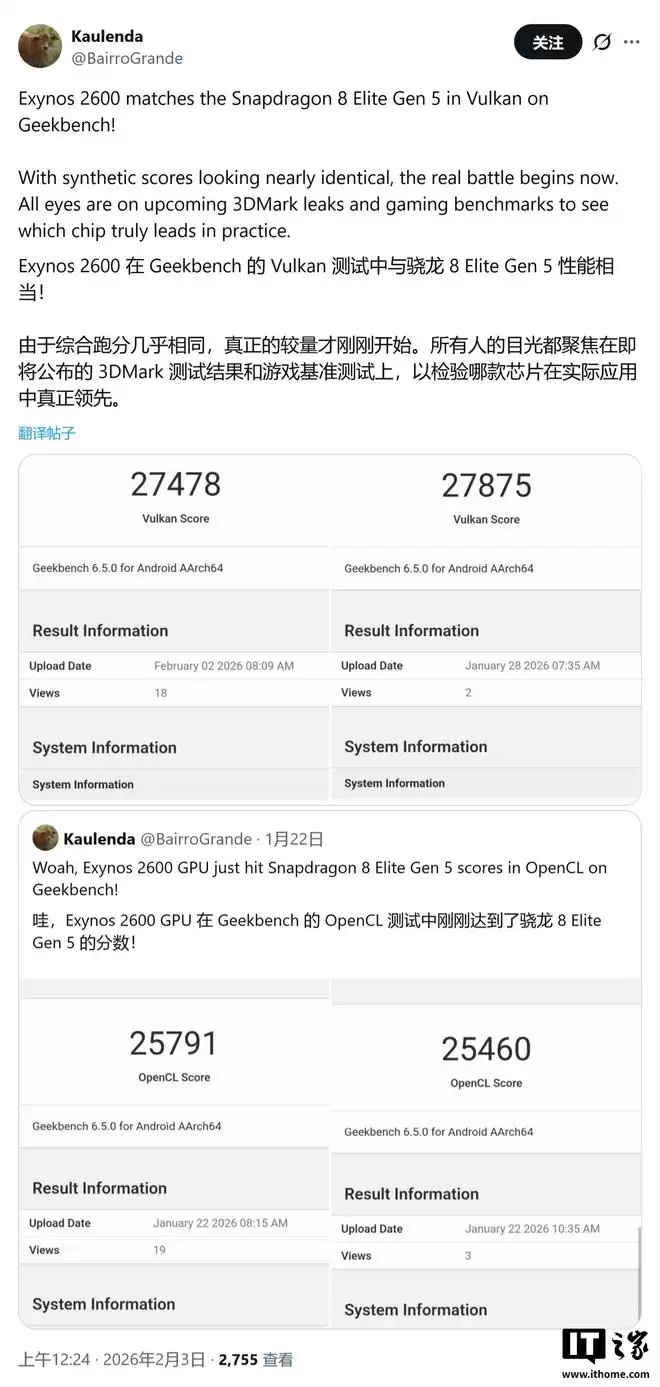

据IT之家2月3日消息,科技媒体Wccftech于昨日(2月2日)发布报告称,在Geekbench Vulkan测试中,三星Galaxy S26系列手机搭载的Exynos 2600芯片取得了27478分的成绩,其表现足以媲美高通第五代骁龙8至臻版芯片(得分27875分)。

IT之家曾在一月份报道,在GeekBench OpenCL跑分测试中,Exynos 2600获得了25396分。其性能的稳定性是目前第五代骁龙8 Elite Gen 5(即骁龙8至臻版)所“无法比拟”的。
Geekbench 6中的OpenCL和Vulkan均用于测试GPU计算性能(Compute Benchmark),两者的区别在于使用了不同的图形API。OpenCL侧重于传统的通用并行计算能力,而Vulkan则是一种基于现代、跨平台、低开销的图形与计算API,更侧重于现代游戏、影像处理及机器学习等需要高效率图形计算的场景。
在制造工艺方面,Exynos 2600是三星首款采用2纳米全环绕栅极(GAA)技术的芯片。该技术通过垂直堆叠纳米片构成3D晶体管制程架构,实现了栅极对沟道的四面包裹。
在图形处理与散热设计上,Exynos 2600集成了Xclipse 960 GPU,这是首款基于定制版AMD RDNA 4架构的移动图形单元,专为高性能游戏体验打造。同时,为了压制强大性能带来的热量,三星首次在该芯片中应用了扇出型晶圆级封装(FOWLP)与导热块(HPB)技术。该技术通过将铜制散热器直接与芯片裸片接触,成功将热阻降低了16%。
