小米创始人雷军发布自研AI加速芯片玄戒O100，这是全球首款采用6nm 3D晶圆级堆叠工艺的AI芯片。通过Wafer on Wafer封装与Hybrid Bonding技术，其带宽高达1.22TB/s，是主流旗舰的16倍，旨在彻底解决“内存墙”瓶颈。该芯片将广泛应用于手机、汽车及机器人等全生态场景。
玄戒O100核心参数与生态应用

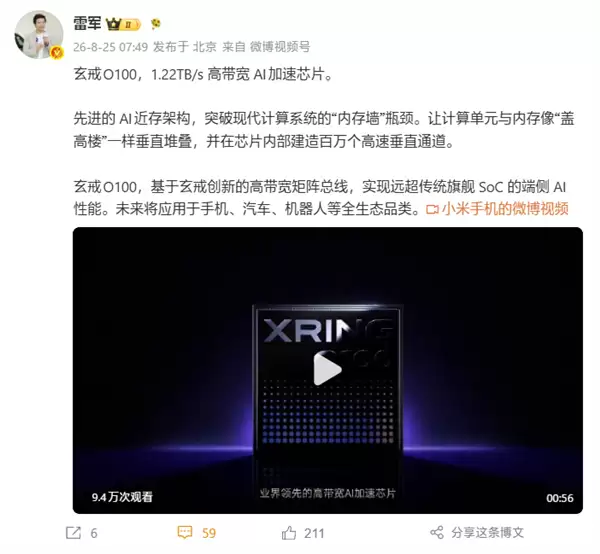

8月25日，小米创始人雷军正式发文介绍小米自研的玄戒O100。这是一款专为大模型设计的AI加速芯片，其核心亮点在于突破了传统SoC的性能瓶颈，实现了端侧AI性能的质的飞跃。
玄戒O100不仅是小米自研技术的重要里程碑，更是其全生态战略的核心组件。雷军明确表示，该芯片未来将全面应用于手机、汽车、机器人等全生态品类，为小米的“人车家全生态”提供统一的底层算力支持。
突破“内存墙”：1.22TB/s超高带宽
在传统的计算架构中，计算单元与存储单元物理分离，数据需要在两者之间反复搬运。随着AI算力呈指数级增长，内存访问速度成为了制约性能的关键瓶颈，业界称之为“内存墙”。玄戒O100正是为了解决这一痛点而生。

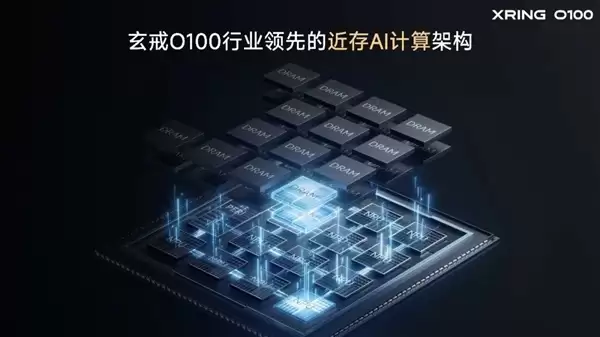

玄戒O100基于小米自研的高带宽矩阵总线，实现了1.22TB/s的超高带宽。这一速度是目前主流旗舰手机SoC的16倍，彻底摆脱了传统引脚数量对带宽的物理限制，让数据通路从“平面走线”变为“垂直穿透”，实现了真正的近存计算（Near-Memory Computing）。
全球首创6nm 3D晶圆级堆叠工艺
玄戒O100是全球首款采用6nm 3D晶圆级堆叠工艺的AI加速芯片。其技术突破主要体现在以下两个关键工艺上：
1. Wafer on Wafer封装技术
区别于传统“晶圆→切割为裸片（Die）→逐片封装互联”的方式，玄戒O100采用先进的Wafer on Wafer技术。该技术将多片完整的晶圆直接进行高精度对准与键合，随后再切割成独立的3D芯片。这种工艺彻底打破了传统封装的物理限制。

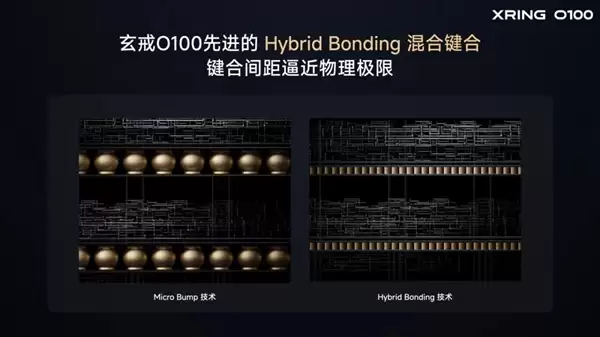

2. Hybrid Bonding混合键合与F2F直连
在微观结构上，玄戒O100采用了Hybrid Bonding（混合键合）工艺，摒弃了传统的微凸点（Micro Bump）结构，将物理通路的间隔缩短至1.4μm，大幅提升了数据通路密度。同时，其采用了Face to Face（F2F）金属层直连结构，使DRAM与NPU计算层的金属走线“面面相对”，进一步缩短了物理互联距离，实现了更快的信号传输。
极致AI性能：330 Tokens/s本地推理
在算力配置上，玄戒O100配备了14颗高算力NPU。通过玄戒高带宽矩阵总线，数据可以在NPU与内存、以及NPU核心之间高速流转，实现了极高的并行处理能力。
玄戒O100与小米另一款芯片玄戒O3组成了AI终端的“最佳CP”。两者协同工作，最高可实现本地AI推理速度高达330 Tokens/s。这一性能表现意味着，在移动端设备上运行大型语言模型（LLM）将成为现实，无需依赖云端即可实现高效、低延迟的AI交互。
总结
玄戒O100的发布，标志着小米在自研芯片领域取得了重大突破。通过6nm 3D晶圆级堆叠、Wafer on Wafer封装以及Hybrid Bonding等先进工艺，小米成功突破了“内存墙”限制，实现了1.22TB/s的超高带宽。这不仅提升了手机、汽车和机器人等设备的端侧AI性能，也为小米全生态产品的智能化升级奠定了坚实的硬件基础。
