SK海力士公布HBM技术加速路线图，核心包括引入英特尔EMIB封装、HBM4接口翻倍至2048位及3D垂直堆叠。本文解析其TC+NCF与MR+MUF工艺优劣、I-HBM散热方案及混合键合技术，揭示下一代高带宽内存的演进方向。
HBM4核心规格：接口翻倍与封装技术革新

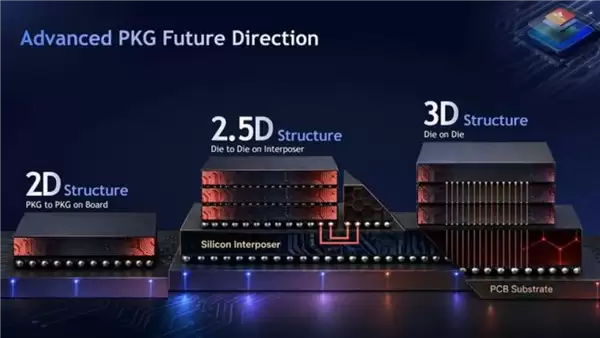

当前HBM技术通过TSV（硅通孔）将多层DRAM堆叠于基础裸片，最高支持16层堆叠。HBM与计算模块（XPU，如GPU、TPU）通过2.5D封装共存于中介层，每个模块配备1024位I/O接口（16通道）。
下一代HBM4将实现重大规格跨越，首次将I/O接口扩展至2048位，这是自2015年HBM问世以来最大的规格变革。这一提升将直接带来更高的数据传输带宽。
封装工艺对比：TC+NCF与MR+MUF的权衡
在现有封装工艺中，主要存在两种技术路径，各有优劣：
- 热压键合+非导电膜（TC+NCF）：在应对芯片翘曲方面更具优势，但热阻较高且生产效率偏低。
- 整体回流焊+模塑底部填充（MR+MUF）：生产效率更高、热阻更低，却更易出现翘曲及间隙填充缺陷。
未来技术路线：混合键合、I-HBM与EMIB集成
面向未来，SK海力士计划引入混合键合技术，以消除芯片堆叠中的凸块并缩小间距。同时，公司正在开发名为“I-HBM”的局部散热技术（类似三星的HPB方案），旨在优化传热路径，更高效地分散热量，为更高层数的堆叠铺路。
在2.5D封装解决方案方面，SK海力士目前已在传统CoWoS-L、CoWoS-R和CoWoS-S之外，新增了英特尔的EMIB技术，形成更丰富的异构集成选项。
3D垂直堆叠与行业合作前景
市场传言SK海力士与英特尔有望在存储领域组建合资公司，进一步深化合作。同时，与三星类似，SK海力士也在积极推进3D垂直堆叠方案，将HBM直接置于计算模块之上，以突破现有封装架构的带宽和能效瓶颈。
总结
SK海力士的HBM技术路线图展示了从接口翻倍到封装创新的全面升级。通过引入EMIB、混合键合及I-HBM散热技术，公司正致力于解决高带宽内存的散热与集成难题。随着3D垂直堆叠方案的推进，下一代HBM有望在性能与能效上实现重大突破。
