闪迪正式推出首款基于QLC技术的UFS 4.1闪存：iNAND MC EU721解决方案

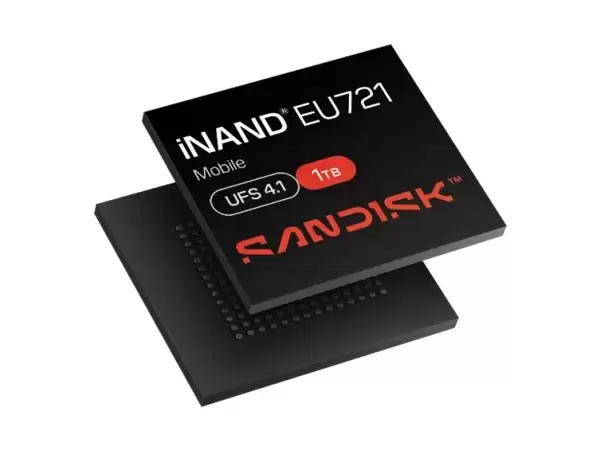

在不久前结束的CFMS | MemoryS 2026全球峰会上，闪迪（SanDisk）带来了一个重要技术突破——正式发布了旗下首款采用QLC NAND存储芯片的UFS 4.1嵌入式解决方案，命名为SANDISK iNAND MC EU721。此举旨在全面迎合智能手机、平板电脑等移动终端市场需求，覆盖从中端至高端的广泛应用场景。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

那么，这款闪迪新发布的UFS 4.1闪存在于实际使用中的表现如何？其核心采用业界瞩目的第八代BiCS闪存架构，并应用了当前领先的218层堆叠制作工艺。测试数据显示，SANDISK iNAND MC EU721的顺序读取速度高达4500MB/s，顺序写入速度也达到4300MB/s。如此出色的读写性能并非仅为纸面参数，它尤其适合近年来迅速普及的各类移动智能应用，如高速实时AI翻译、高负载图像处理以及增强现实（AR）等功能，这些应用都对数据传输带宽提出了极高要求。

除了突出的传输速度，数据安全性和设备长期稳定运行同样重要。该型号内置了多项系统防护与管理功能，包括进阶RPMB隐私加密保护、实时设备健康监测机制以及高效的HID碎片化文件整理技术。换言之，SANDISK iNAND MC EU721在保障卓越性能的同时，进一步优化了用户数据安全保障、系统运行可靠度以及长期使用后的存储效率。

那么，终端制造商和用户何时才能使用到这款全新UFS存储方案呢？根据目前公布的信息，闪迪已开始向多家合作厂商提供SANDISK iNAND MC EU721的样品测试，并提供256GB、512GB及1TB三种常见的存储容量型号。按照预期推广计划，此解决方案预计将在2026年4月份全面投入市场。对于正规划下一代智能设备开发的厂商与工程师而言，这无疑是一款值得重点关注的嵌入式存储选择。
