三星突破900层NAND闪存技术

存储芯片的竞争，早已超越单纯层数的比拼，演变为对工艺极限与创新架构的全面探索。近日，据韩国媒体ETnews报道，三星电子成功研发出全球首个达到900层级的V-NAND原型技术。这不仅标志着行业向“1000层NAND”这一里程碑目标迈出了关键一步，更在三星与SK海力士、美光以及中国存储厂商的激烈技术竞赛中，投下了一枚极具战略意义的筹码。

此次技术突破的核心，在于一项名为“单元多键合（CMB）”的创新工艺。其原理并非传统的单晶圆逐层堆叠，而是采用了类似制作精密三明治的先进方案——先将两片各自具备450层存储结构的晶圆独立构建，再以极高的精度进行对齐与键合，最终形成一个完整的900层存储单元系统。这种范式转换，巧妙地规避了单晶圆堆叠层数过高时难以避免的物理应力、晶圆翘曲以及良率下降等经典行业难题。

那么，堆叠层数的提升究竟意味着什么？对于NAND闪存芯片而言，更高的层数意味着在单位芯片面积内能够集成更大的存储容量，同时还能显著优化能效比，降低功耗。在当前人工智能计算浪潮席卷全球的背景下，无论是云端数据中心、AI训练服务器，还是智能手机等终端设备，都对高密度、大带宽、低功耗的存储解决方案提出了前所未有的迫切需求。因此，掌握更高层数NAND闪存量产能力的厂商，将在定义下一代AI硬件生态与数据中心架构时，拥有更强的话语权。

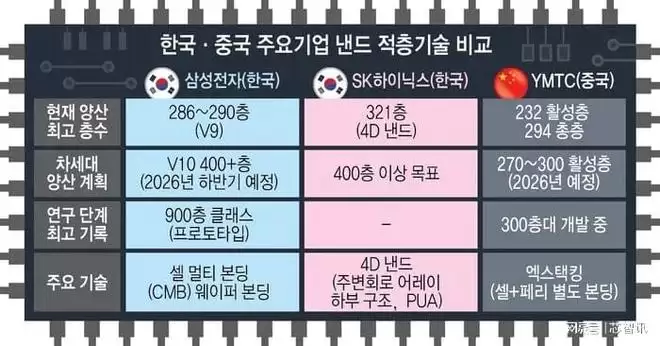

审视当前市场竞争格局，SK海力士凭借其率先量产的321层4D NAND技术及业内领先的良率控制，暂时处于市场领先地位。三星电子则正在积极推进其第十代V-NAND（超过400层）技术的量产进程。而此次900层原型技术的成功演示，无疑是一次旨在实现“技术超车”的战略性预演。三星方面特别指出，该原型已“验证了电池正常工作特性”，这表明其已从早期的理论研究和实验室阶段，迈入了功能可验证的工程实践阶段，技术成熟度可能远超外界预期。

回望技术发展历程，三星自2013年率先实现3D V-NAND闪存的商业化以来，便持续引领着堆叠工艺的极限挑战。传统的“单晶圆堆叠”模式如同建造一座不断增高的积木塔，层数越多，底层承受的应力与形变风险就越大，对制造精度提出了近乎苛刻的要求。为了攻克900层堆叠的难关，三星应用了两项关键技术：一是创新的上卡盘设计，有效抑制了高堆叠过程产生的晶圆翘曲；二是利用其自主研发的“套刻校正”技术，实现了键合过程中纳米级的精准对位，确保了结构的完整性。此外，全新优化的位线与字线互联架构，也为提升芯片整体性能与能效做出了重要贡献。

值得关注的是，全球存储芯片市场的竞争态势正在发生深刻变化。中国存储制造商近年来技术迭代速度惊人，300层级别的NAND闪存已逐步跨越量产门槛。其快速扩张的产能和具有竞争力的成本优势，正在给三星、SK海力士等传统巨头带来切实的市场压力。在此背景下，三星重金押注900层乃至更长远的技术路线，其战略意图十分明确：这不仅是面向未来的前沿技术布局，更是在构建一道坚固的“中长期技术壁垒”，以应对未来可能日趋白热化的市场价格战与份额争夺。

有行业分析人士指出：“900层NAND闪存技术的意义，绝非300层技术的简单线性叠加。它代表了一种底层制造工艺范式的根本性变革。三星通过此举，向全球产业链伙伴与竞争对手传递了一个清晰而有力的信号：在追求存储密度极限的这场马拉松竞赛中，它依然是拥有强大研发实力与前瞻视野的核心参与者。”这场关乎未来数据存储形态的竞赛，已经进入一个全新的技术维度。
