纳芯微推出国产首款霍尔双码道游标算法磁编码器芯片

纳芯微今日重磅推出NSM350x系列磁编码器芯片，这款基于霍尔原理、采用双码道游标算法的产品，不仅是国产首款，更关键的是，它实现了高精度单圈绝对值角度检测，为行业树立了新的标杆。

随着NSM350x系列的正式发布，纳芯微成为国内唯一一家同时掌握磁感应与电涡流感应两种技术路线、并均能提供双码道游标算法编码器芯片的企业。具体而言，NSM350x系列走的是霍尔磁感应路线，而此前推出的MT6901则基于电涡流感应技术。这两类产品覆盖了截然不同的应用场景、安装结构以及性能需求，为角度检测方案提供了更加丰富的选择空间。

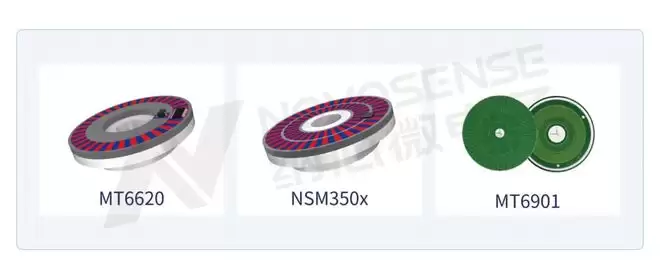

▲ 纳芯微基于磁感应与电涡流技术的双码道游标编码器产品组合

近年来，机器人、工业自动化和智能装备等行业发展迅猛，高精度角度检测已成为提升运动控制性能的核心基础。NSM350x系列采用差分霍尔检测架构，配合双码道游标磁环，实现单圈绝对值角度检测。同时，该系列集成了纳芯微多年积累的自校准算法，提供简便高效的自校准功能，能够有效消除元器件失配、机械结构偏差、安装误差以及磁环充磁不均匀带来的各类影响。

相比传统方案，这款产品支持磁环与芯片离轴安装，为中空关节和工业运动控制系统带来了更大的机械设计自由度与灵活性。此外，它严格按照AEC-Q100车规级标准设计，在工业自动化、机器人以及汽车电子等应用中均可放心使用，可靠性表现优异。

性能方面，NSM350x系列内部集成了差分霍尔传感器，能够检测垂直于芯片表面的磁场变化，通过双码道游标算法实现高精度角度测量，绝对角度分辨率最高可达22 bit。在简洁自校准模式下，积分非线性（INL）典型值仅为±0.3°；若切换到匀速自校准模式，INL典型值可进一步降至±0.1°，客户可根据自身需求在校准效率与检测精度之间灵活选择。

NSM350x系列提供了多种磁间距配置：NSM3500、NSM3501和NSM3502分别对应1.28 mm、1.5 mm和2 mm磁间距的游标磁环。同时，产品兼容16、32和64对极外码道设计，能够适应不同尺寸的机器人关节模组和工业控制系统，应用范围更广。

接口方面，NSM350x系列支持ABZ、SPI、PWM、UART及UVW等多种输出接口，工作电压范围3V至5.5V，已通过AEC-Q100车规级认证，并支持硬件复位功能。目前，NSM3052系列已开放样片申请，欢迎广大客户咨询体验。
