最近科技圈有条消息挺有意思。根据科技媒体Tom's Hardware在4月3日的报道，东京科学研究所的研究人员在IEEE国际固态电路会议上，展示了一款堪称“硬核”的Wi-Fi芯片。说它硬核，是因为它的设计目标竟然是能在核反应堆的强辐射环境下正常工作。

要知道，核反应堆内部对电子设备而言，堪称地狱级难度。高温、高压，尤其是极强的电离辐射，足以让绝大多数精密电路瞬间失灵或性能剧降。而这款芯片的耐受指标高得惊人——它能承受高达50万戈瑞的辐射剂量。这是个什么概念？打个比方，目前顶尖航天电子设备所能承受的辐射剂量，通常也就在几百戈瑞量级。换句话说，这款芯片的抗辐射能力，是航天设备的1000倍以上。它的首要使命，就是为未来执行核反应堆退役任务的机器人，提供稳定可靠的无线通信“生命线”。

这里简单解释下“戈瑞”（Gray）这个单位。它是国际单位制中衡量电离辐射吸收剂量的标准单位，1戈瑞意味着1千克物质吸收了1焦耳的辐射能量。数字越大，代表的辐射损伤风险也越高。

这项研究的背景很明确，直接指向了福岛第一核电站事故后的漫长清理工作。要让机器人深入高污染区域，长时间执行拆除、取样等复杂任务，可靠的无线通信是刚需。否则，机器人就只能拖着长长的“脐带”——控制线缆作业。在堆芯内部复杂且破损的环境中，线缆不仅极易缠绕、卡住，一旦破损还可能造成信号中断，严重影响清理效率，更埋下了巨大的操作安全隐患。

正是看到了这个痛点，东京科学研究所的团队才下定决心，要攻克在强辐射环境下的无线通信难题。但这条路走起来并不轻松。首先，最直接的物理屏蔽方案就行不通。用铅之类的重金属材料确实能屏蔽辐射，可无线信号也同样被“关”在了外面，通信无从谈起。

那么，把娇贵的芯片藏在安全处，只把天线伸进去呢？答案同样是否定的。因为天线本身也是电子元件，在强辐射下同样会失效或性能劣化。所以，唯一可行的道路，就是从芯片的“筋骨”——也就是架构设计本身入手，打造一个能从内到外、直接硬扛核反应堆核心辐射的Wi-Fi接收器。

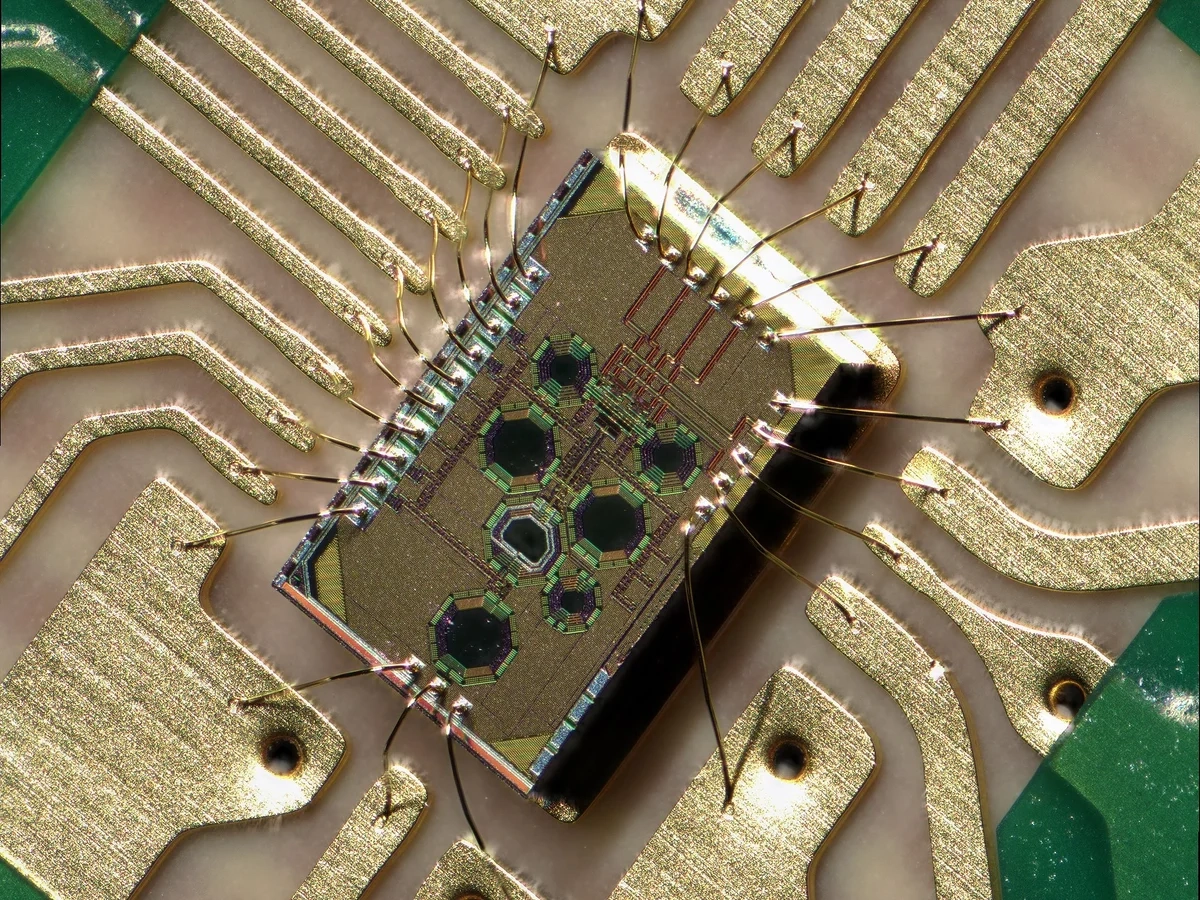

研究团队把功夫下在了最基础的晶体管层面，进行了一系列抗辐射加固设计。具体来说，他们增加了硅MOSFET晶体管的栅极长度和宽度，从结构上提升其坚固性。同时，刻意减少了使用对辐射更为敏感的PMOS晶体管比例，并用没有氧化层的电感器替换了部分易受损元件。这一系列“组合拳”的目的很明确：有效缓解伽马射线在半导体氧化层中撞击并捕获电荷，从而导致的器件性能退化问题。

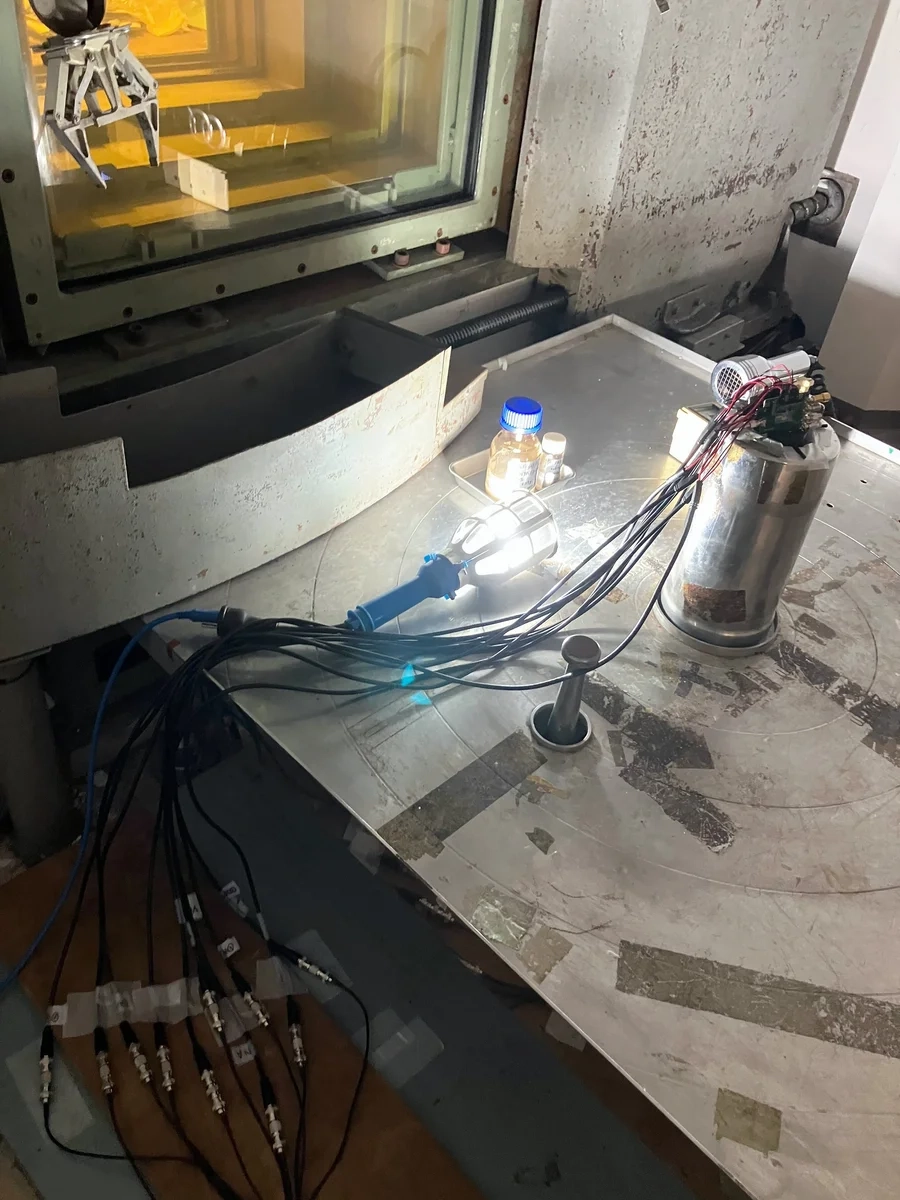

测试结果相当振奋人心。这款专用接收器在未经辐射时，性能与普通商用Wi-Fi接收器旗鼓相当。而在承受了总计500千戈瑞的辐射剂量“洗礼”后，其设备增益仅下降了约1.5分贝。这个损耗幅度，在如此极端的条件下几乎可以忽略不计，充分证明了其设计的有效性。

当然，接收信号只是第一步，要实现机器人的完全自主交互，双向通信缺一不可。目前，研究团队正在全力攻关与之配套的耐辐射Wi-Fi发射器。早期的试验版本在300千戈瑞辐射下就发生了损坏，显然还有很长的路要走。有消息称，团队正在探索采用金刚石等具有先天抗辐射优势的半导体材料，以期大幅提升发射器的耐受极限。这项研究的后续进展，无疑值得持续关注。
