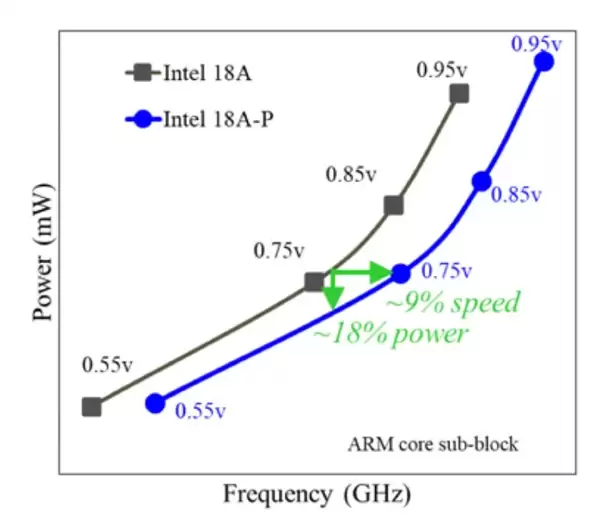

在近期于夏威夷檀香山举办的VLSI 2026研讨会上，英特尔通过一篇编号为T1.2的论文，正式揭晓了其Intel 18A-P制程节点的核心性能指标。数据显示，与标准的Intel 18A节点相比，18A-P能在相同功耗下带来超过9%的性能提升；反之，若维持相同性能，其功耗则可降低超过18%。

免费影视、动漫、音乐、游戏、小说资源长期稳定更新！ 👉 点此立即查看 👈

要知道，这种幅度的能效优化，在过去往往意味着制程节点的代际跨越。而如今，英特尔在保持晶体管密度不变的前提下，就实现了这一目标。

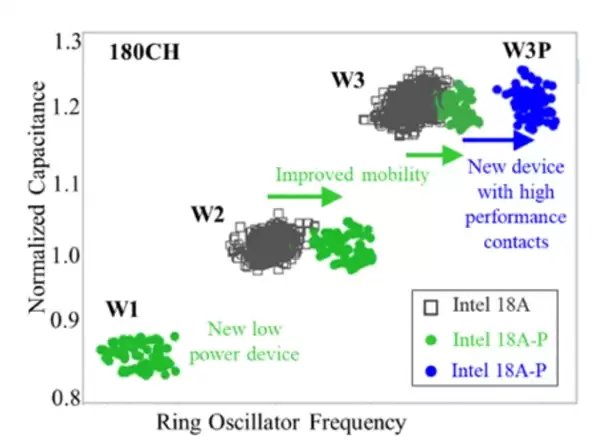

那么，具体是如何做到的？论文中指出了四项关键技术改进：首先是引入了额外的逻辑阈值电压对；其次，实施了更严格的时钟偏移角控制；第三，在高密度库和高性能库中均新增了低功耗器件；最后，在这两类标准库中还加入了性能提升版的高性能器件。

其中，偏移角的控制尤为关键。英特尔将18A-P的偏移角收窄了约30%，这直接意味着同一块晶圆上不同晶体管之间的性能波动被大幅压缩。其结果就是芯片的功耗与性能表现变得更加可预测，参数良率和整体一致性自然水涨船高。

散热能力的跃升是另一个亮点。18A-P的热阻相比18A降低了大约50%，导热效率得到显著改善。这对于需要持续高负载运行的高性能计算场景至关重要，同时也正面回应了背面供电技术应用后所带来的散热新挑战。

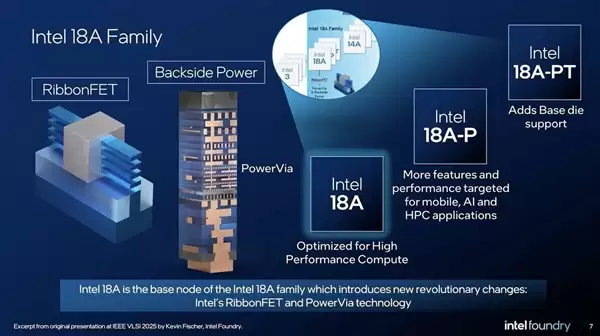

目前，英特尔已经向潜在客户交付了18A-P的1.0版工艺设计套件，以支持其开展早期的测试芯片验证工作。需要明确的是，18A-P并非一个全新的架构，它依然建立在RibbonFET全环绕栅极晶体管和PowerVia背面供电技术之上，本质上是18A平台的一个深度性能优化版本。

市场动向方面，已有消息显示苹果正在评估采用18A-P制程来生产未来的M系列芯片。与此同时，谷歌也在考虑利用英特尔的EMIB先进封装技术，来推进其TPU v8e项目。如果一切顺利，基于这些合作的相关产品，最早可能在2027年与我们见面。
